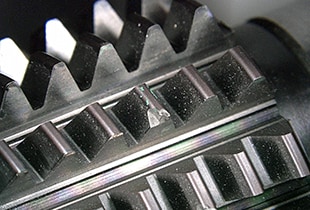

Typy řezných nástrojů a pozorování a kontrola pomocí digitálního mikroskopu
Snaha o vyšší pevnost, větší přesnost a nižší hmotnost vedla ke zvýšení poptávky po obrobcích v obtížně obrobitelných tvarech vyrobených z těžko obrobitelných materiálů, jako je slinutý karbid, tvrdé křehké materiály a kalená nerezová ocel. Těžko obrobitelné materiály velmi zatěžují řezné nástroje, proto je třeba věnovat zvláštní pozornost sledování opotřebení a štěpení (vad) na břitech řezných nástrojů. Tato část představuje typy řezných nástrojů spolu s příklady jejich pozorování a analýzy pomocí našeho digitálního mikroskopu.
![Typy řezných nástrojů a pozorování a kontrola pomocí digitálního mikroskopu](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_001_2029591.jpg)
- Co je to řezání?
- Typické řezné metody a řezné nástroje
- Typické materiály a vlastnosti nástrojů
- Špičky na jedno použití
- Příklady pozorování a kontroly řezných nástrojů pomocí digitálního mikroskopu
Co je to řezání?
Řezání znamená zpracování, které řeže kov a jiné materiály pomocí nástrojů, jako jsou břity.
Další metoda zpracování kovů, nazývaná broušení, odírá povrchy pomocí brusného kamene.

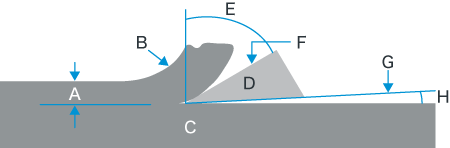

Princip řezání
Řezný nástroj nepřetržitě štěpí cílový materiál a vytváří třísky.
V ideálním případě jsou třísky generovány nepřetržitě a hladce.
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_002_2029592.png)
- A: Neřezaná tříska
- B: Tříska
- C: Obrobek
- D: Nástroj
- E: Úhel sklonu
- F: Povrch sklonu
- G: Povrch podbroušení
- H: Úhel podbroušení
Řezné podmínky
Řezná rychlost, rychlost posuvu a velikost řezu jsou důležité faktory pro správné řezání.

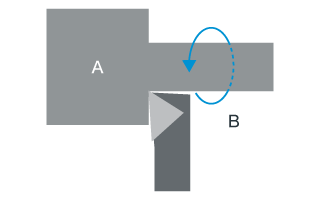

- Řezná rychlost = vzdálenost řezu za minutu (m/min)
-
Řezná rychlost (m/min) označuje vzdálenost, kterou nástroj uřízne za minutu.
Čím vyšší je řezná rychlost, tím vyšší je produktivita, ale tím kratší je životnost nástroje.- A: Obrobek
- B: Vzdálenost řezu za minutu
Čím vyšší je řezná rychlost,
tím vyšší je produktivita,
ale
tím kratší je životnost nástroje. - Rychlost posuvu = dráha pohybu na otáčku (mm/ot.)
-

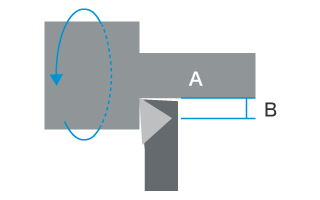

Rychlost posuvu (mm/ot.) se vztahuje ke vzdálenosti, kterou nástroj urazí za otáčku.
Se zvyšující se rychlostí posuvu se zvyšuje produktivita, ale také roste drsnost povrchu řezu.- A: Jedna otáčka
- B: Obrobek
- C: Ujetá vzdálenost na otáčku
Se zvyšující se rychlostí posuvu se zvyšuje
produktivita,
ale
také roste drsnost povrchu řezu. - Velikost řezu = vzdálenost řezu do obrobku
-

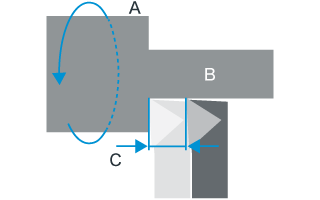

Velikost řezu se vztahuje na vzdálenost, kterou nástroj zařezává do obrobku.
Čím větší je velikost řezu, tím vyšší je produktivita, ale ideální velikost řezu je určena typem a materiálem nástroje.- A: Obrobek
- B: Velikost řezu
Čím větší je velikost řezu, tím
vyšší je produktivita,
ale
ideální velikost řezu je určena typem a materiálem nástroje.
Typické řezné metody a řezné nástroje
Tato část popisuje typické řezné metody, jejich charakteristiky a řezné nástroje, které se používají.
- Soustružení
-
Obecně tato metoda řeže válcové nebo kotoučové obrobky do kulatých tvarů jejich soustružením.
Název stroje: Soustruh Řezný nástroj: Vsazený nůž - Vrtání
-
Nástroje se otáčejí a vytvářejí otvory v površích obrobků.

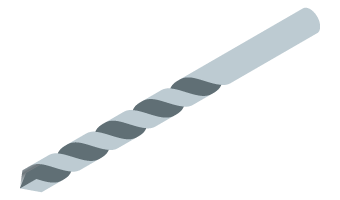

Název stroje: Vrtačka Řezný nástroj: Vrták - Vyvrtávání
-
Nástroje rotují a obrábějí vnitřek vyvrtaných otvorů s vysokou přesností.

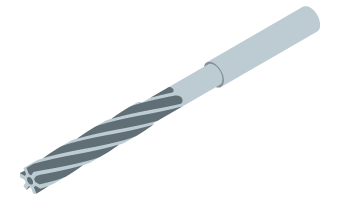

Název stroje: Vyvrtávačka Řezný nástroj: Výstružník - Protahování
-

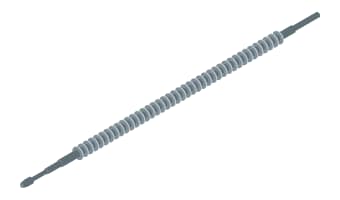

Protahováky (nástroje na dokončování otvorů) řežou obrobky lineárním pohybem. Protahováním lze provést celý proces (až po dokončování) na jednom stroji a je snadné odhadnout životnost nástrojů. Tyto faktory činí protahování atraktivním pro automobilový průmysl, kde je nezbytná hromadná výroba.

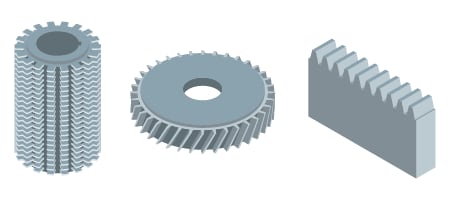

Název stroje: Protahovací stroj Řezný nástroj: Protahovák - Řezání ozubených kol
-
Ozubená kola jsou vyřezávána rotační frézou.
- Název stroje: Stroj na řezání ozubených kol
- Řezný nástroj: Odvalovací fréza, kotoučový obrážecí nůž, obráběcí stroj na ozubnice
- Frézování
-

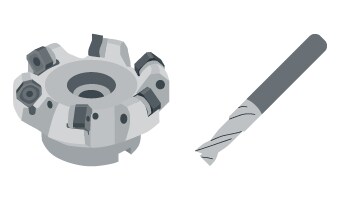

Frézování odstraňuje materiál otáčením nástroje zvaného fréza. Frézy se používají k ševingování povrchů a vytváření drážek. Obecně existují 2 typy: čelní frézy pro povrchové obrábění a stopkové frézy pro drážkování.
Název stroje: Fréza Řezný nástroj: Čelní fréza, stopková fréza
Typické materiály a vlastnosti nástrojů
Tato část popisuje materiály a vlastnosti typických řezných nástrojů.
- Rychlořezná ocel
-
Kovy, včetně wolframu, chrómu, vanadu a molybdenu, legované na bázi železa
- VýhodaVýborná houževnatost
- NevýhodyNižší tepelná odolnost a odolnost proti opotřebení
Cílové materiály: Uhlíková a legovaná ocel
- Slinutý karbid
-
Slitiny karbidu titanu a karbidu tantalu, které se přidávají do prášku karbidu wolframu a poté slinují pomocí kobaltu.
- VýhodyVynikající rovnováha mezi houževnatostí, vysokou tvrdostí a odolností proti opotřebení
Cílové materiály: Uhlíková ocel, legovaná ocel, nerezová ocel a další materiály odolné proti řezání
- Keramika
-
Tvrdé materiály, včetně oxidu hlinitého, karbidu titanu a nitridu křemíku, které jsou slinuté.
- VýhodyVynikající tepelná odolnost a odolnost proti opotřebení
- NevýhodyŠpatná houževnatost a snadno se štěpí
Cílové materiály: Litina, žáruvzdorné slitiny, kalená ocel a nástrojová ocel
- Diamant
-
Lisovaný materiál vyrobený z monokrystalu diamantu (nejtvrdší materiál)
- VýhodyVynikající tepelná odolnost a odolnost proti opotřebení a vhodný pro zrcadlové řezání
- NevýhodyŠpatná houževnatost a snadno se štěpí
Cílové materiály: Neželezné kovy včetně hliníku
- Slinutý diamant
-
Polykrystalické tělo vyrobené přidáním kobaltu do jemného diamantového prášku a slinováním.
- VýhodyVynikající tepelná odolnost a odolnost proti opotřebení a vyšší houževnatost než diamant
- NevýhodaTěžké vytváření ostrých hran
Cílové materiály: Neželezné kovy, slinutý karbid, keramika
- Cermet
-
Nikl a další materiály se přidávají do karbidu titanu a nitridu titanu a poté se slinují.
- VýhodyTyp slinutého karbidu. Vynikající odolnost proti opotřebení a korozi ve srovnání s normálním slinutým karbidem. Často se používá pro konečnou úpravu oceli.
Cílové materiály: Uhlíková a legovaná ocel
Špičky na jedno použití
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_020_2029610.png)

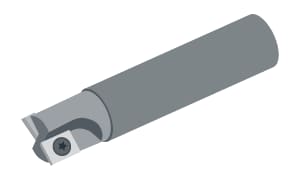

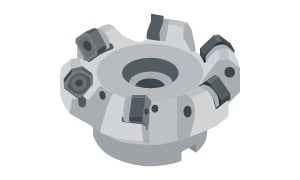

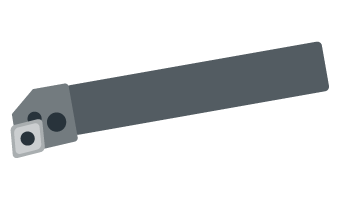

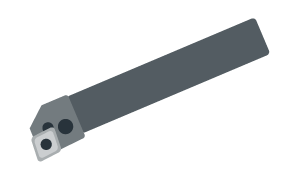

Špičky na jedno použití jsou před použitím mechanicky upevněny v držácích pomocí šroubů. Materiál pro břit je obecně slinutý karbid a tvary jsou definovány normou ISO (např. rovnostranný trojúhelník, čtverec, kosodélník a kruh).
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_021_2029611.png)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_022_2029612.png)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_023_2029613.png)
Příklady pozorování a kontroly řezných nástrojů pomocí digitálního mikroskopu

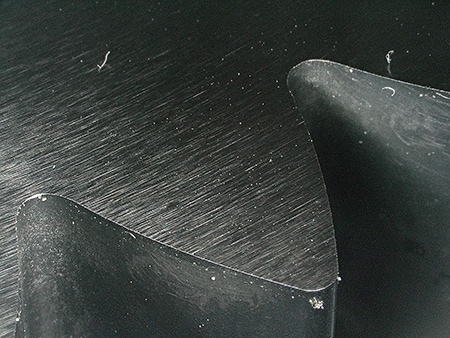

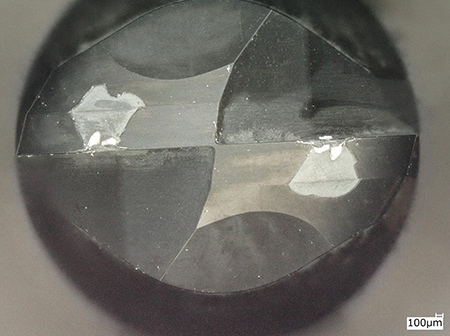

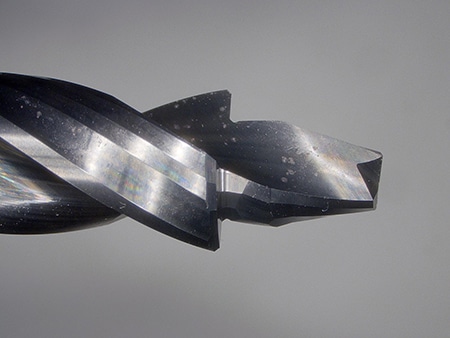

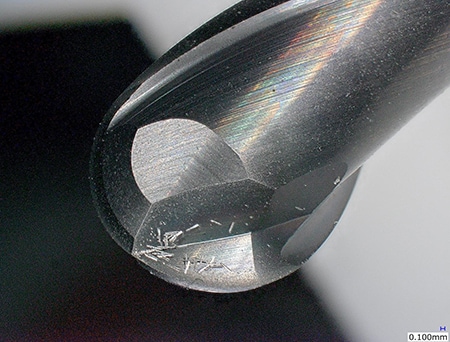

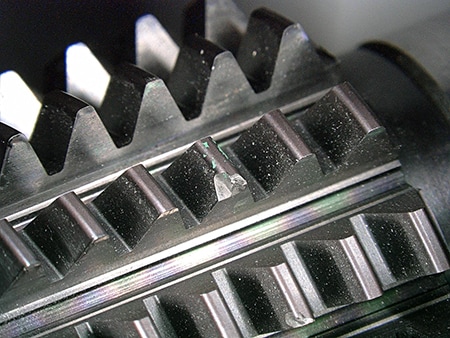

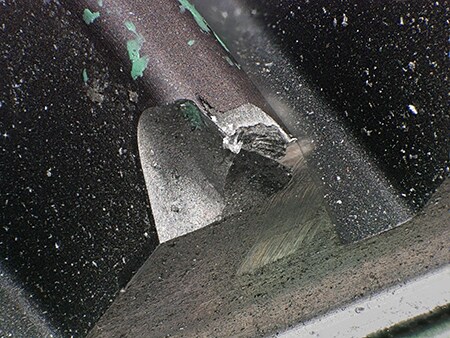

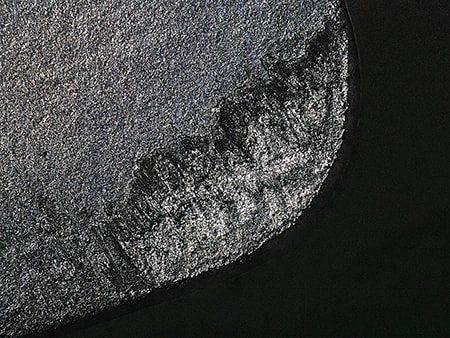

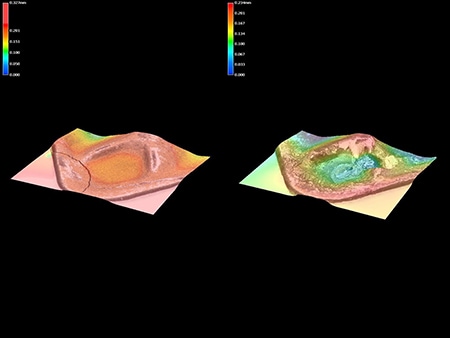

Nejnovější příklady snímků z pozorování a kontroly řezných nástrojů pomocí digitálního 4K mikroskopu řady VHX společnosti KEYENCE jsou představeny níže.
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_024_2029614.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_025_2029615.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_026_2029616.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_027_2029617.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_028_2029618.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_029_2029619.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_030_2029620.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_031_2029621.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_032_2029622.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_033_2029623.jpg)

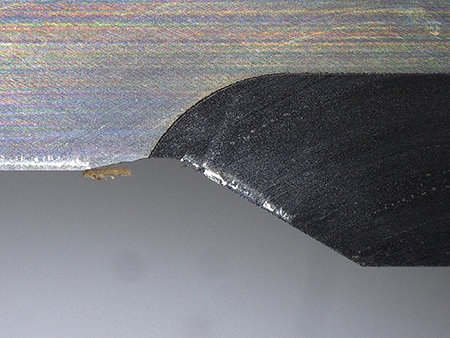

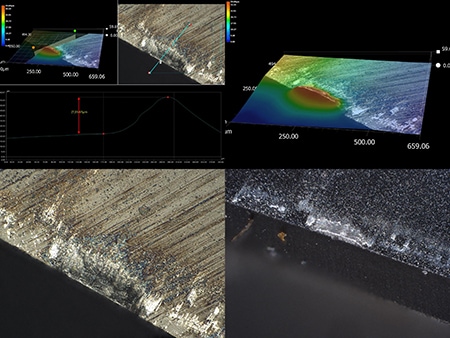

Pozorování přilnavosti břitu
3D pozorování ukázalo, že to, co bylo považováno za odštípnutí, byla ve skutečnosti přilnavost.
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_034_2029624.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_035_2029625.jpg)

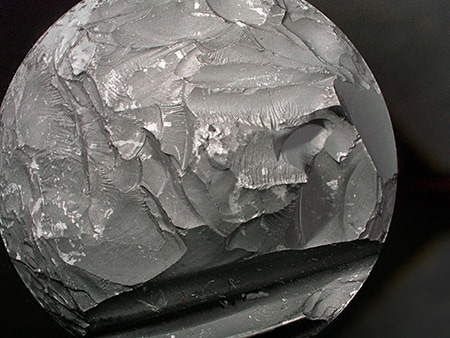

Pozorování bodu, ve kterém se nástroj začal lámat
Vícenásobné osvětlení umožňuje snadné pozorování výchozího bodu lomové plochy.
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_036_2029626.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_037_2029627.jpg)

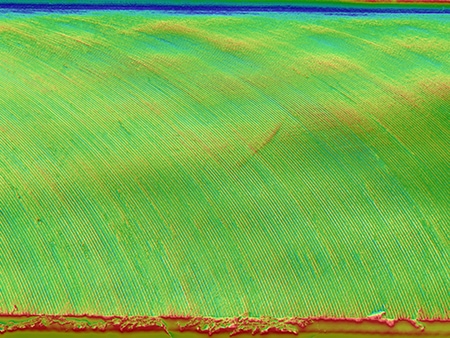

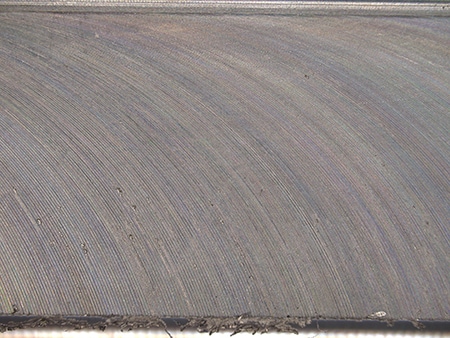

Pozorování povrchu řezu
Režim optického stínového efektu umožňuje pozorování vln na řezaném povrchu během několika sekund.
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_038_2029628.jpg)
![](/cscz/Images/ss_vhx-casestudy_a_cutting-tools_039_2029629.jpg)
