Pozorování a měření cívek pomocí digitálních mikroskopů
Cívky se používají nejen v elektrických generátorech a motorech, ale také v produktech nejrůznějších dalších oborů, například v čipových kartách, nabíječkách mobilních telefonů a anténách. Tato kapitola uvádí příklady pozorování a měření cívek pomocí digitálních mikroskopů.
Co je cívka?
Konstrukci cívky v podstatě tvoří několikrát navinutý elektrický vodič. Tvar cívky má řada výrobků. například pružiny, a těm používaným v elektrických obvodech se doslova říká cívky. Cívky mohou vytvářet rezistory, kondenzátory a induktory, což všechno jsou pasivní prvky elektrických obvodů.
Typy cívek
Cívky se dělí na různé typy podle tvaru vinutí vodiče, konstrukce a funkce.
Klasifikace podle tvaru vinutí vodiče
- Solenoid
-
Tento typ se snadno navíjí a je běžně používán. Je u nich velký rozptylový tok.
- Toroid
-
Tento tvar omezuje rozptylový tok.
- Spirála
-
Vinutí vodiče může být ploché, což je vhodné při použití v čipech.
- A: Magnetický tok
Klasifikace podle konstrukce
- Navinutá cívka
- U této konstrukce je měděný drát v izolaci navinut do spirály.
- Vrstvená cívka
- Cívka je vytvořena navrstvením několika vodivých vrstev na plech nebo PCB. Tato konstrukce je kompaktní a má vynikající frekvenční charakteristiku.
- Fóliová cívka
- Cívka je vytvořena z kovové fólie, tenčí než tištěné vodiče, metodou rozprašování nebo nanášení. Lze tak vyrobit kompaktní a vysoce přesné cívky.
Klasifikace podle funkce
- Tlumivka
- Cívky používané v obvodech napájecích zdrojů se nazývají tlumivky. Tlumivky vyhlazují napájení a eliminují hluk.
- Ladicí cívka
- Umožňuje extrahovat signály o konkrétní frekvenci. Ladicí cívky se používají v obvodech bezdrátových a zvukových zařízení.
- Anténa
- Anténa vzniká obalením feritové tyče vodičem a používá se u rádií s AM laděním.
- Transformátor
- Transformátory jsou také typy cívek a slouží k transformaci střídavého napětí a hlasových signálů.

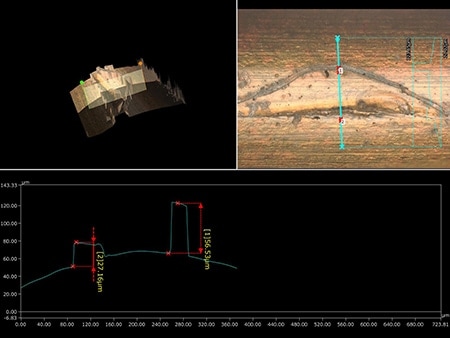

Příklady pozorování a měření cívek pomocí digitálních mikroskopů
Zde jsou nejnovější příklady pozorování a měření cívek pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.

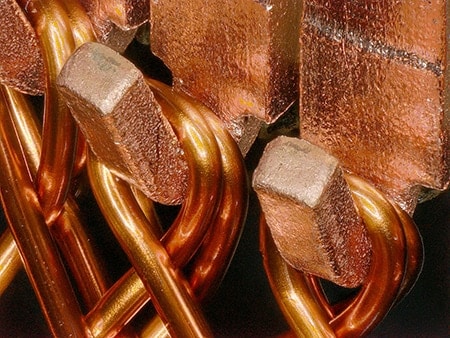

700×, kruhové osvětlení + snímek v režimu optického stínového efektu
Použití režimu optického stínového efektu odhaluje lom a povrchové nerovnosti.
