Capture d'image et analyse d’héliogravure avec un microscope numérique
Dans notre quotidien, les impressions sont partout : sur les emballages alimentaires et de médicaments, dans les livres, les magazines et sur de nombreux autres articles.
Cette section présente des exemples de capture d'image et d’analyse d’héliogravure effectuées avec notre microscope numérique.
- Qu’est-ce que l’héliogravure ? (adaptée à la reproduction de photographies)
- Exemples de capture d'image et d’analyse d’héliogravure avec un microscope numérique
Qu’est-ce que l’héliogravure ? (adaptée à la reproduction de photographies)
L’héliogravure est une technique courante d’impression en creux. Des caractères et des images sont gravées sur une plaque appelée plaque en creux.
L’application d’encre dans les creux (alvéoles) puis son transfert sur le papier permet d’imprimer ces caractères et ces images. Ce procédé est souvent utilisé pour imprimer des albums photo et des emballages de produits car il permet de reproduire fidèlement l’intensité des couleurs.

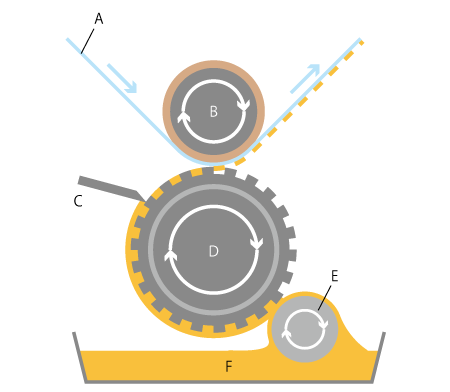

- A : Papier d'impression
- B : Cylindre de contre-pression
- C : Racle
- D : Plaque
- E : Rouleau encreur
- F : Encre
L’encre est appliquée sur la plaque via le rouleau encreur puis la racle permet de retirer l’encre des zones non concernées par l’impression (surfaces qui ne sont pas en creux). L’encre retenue dans les alvéoles est transférée sur le papier situé entre le cylindre de contre-pression (rouleau de contre-pression) et la plaque (cylindre d’héliogravure). Une fois l’encre sèche, le papier d'impression est enroulé.
Les caractères et les images sont gravés de manière traditionnelle ou à l’acide sur la plaque composée de fer et recouverte de cuivre, puis la plaque est recouverte de chrome afin d’allonger sa durée de vie.
Le papier utilisé se présente sous forme de rouleaux et est à nouveau enroulé à l’issue de l’impression.
Les dégradés de couleur sont ajustés grâce à la profondeur et la forme des surfaces en creux (alvéoles). Ces paramètres peuvent faire considérablement varier la quantité d’encre transférée. Ainsi, l’héliogravure est particulièrement efficace pour reproduire des dégradés subtiles.
Par ailleurs, à l’issue de la préparation et du démarrage de l’impression, une certaine stabilité est généralement garantie dans la mesure où peu de facteurs peuvent nuire à l’impression. Les plaques ont une longue durée de vie. Ce procédé est donc adapté aux longs tirages. Cependant, la fabrication de la plaque est relativement coûteuse, c’est pourquoi l’héliogravure n’est rentable que pour de longs tirages, comme dans le cas de l’impression de magazines.
Exemples de capture d'image et d’analyse d’héliogravure avec un microscope numérique

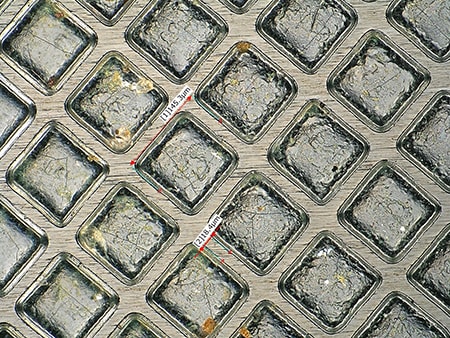

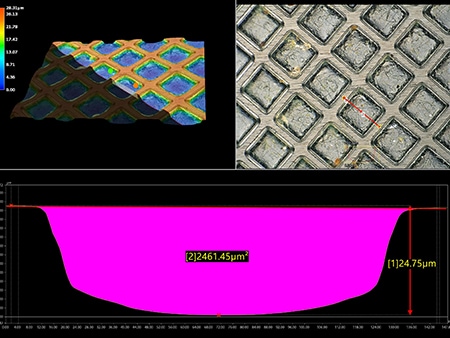

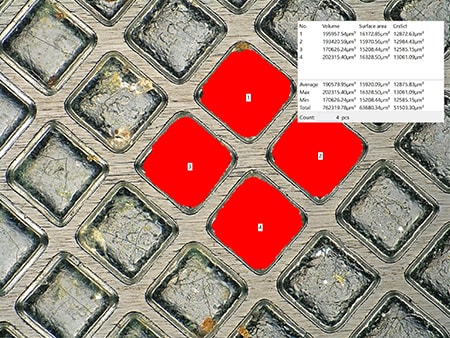

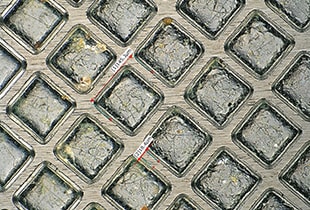

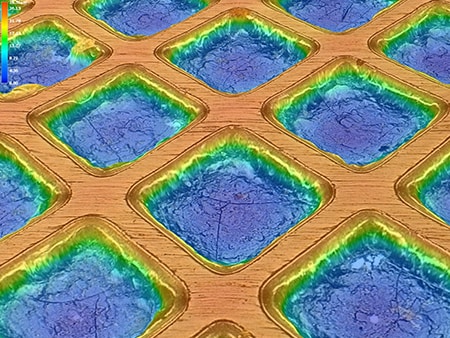

Cette section présente les derniers exemples de capture d'image et d’images d'analyse d’héliogravure effectuées avec le microscope numérique 4K Série VHX de KEYENCE.
