5G (komunikační technologie nové generace) - pasivní součástky a krystalové oscilátory Řešení konvenčních problémů s kontrolou při výrobě pomocí systémů strojového vidění

Díky neustálému rozšiřování 5G technologie se také zvětšuje produkce používaných pasivních komponent (jako jsou například kondenzátory či oscilátory). Všechny tyto komponenty ale čelí řadě problémů při výrobě a následné kontrole.

  • Miniaturizace produktů
  • Zvýšení produkce pro uspokojení vyšší poptávky
  • Dodržování přísnějších kontrolních standardů

Technologie systémů strojového vidění KEYENCE může tyto a další problémy snadno vyřešit.

Vysokofrekvenční komponenty

Vysokofrekvenční komponenty se používají při přijímání a vysílání radiových vln na požadované frekvenci.
Produkty určené pro 4G a LTE sítě ale nelze použít v 5G komunikaci kvůli rozdílným frekvencím a standardům. Proto je nutné vyvíjet nové produkty.
Se zvýšenou potřebou miniaturizace produktů a exponenciálním nárůstem počtu komponent instalovaných ve smartphonech a jiných zařízeních se výrobní linky stávají rychlejšími než kdy dříve.

Montážní proces: Počítání čipů v zásobníku

Problémy konvenčních systémů

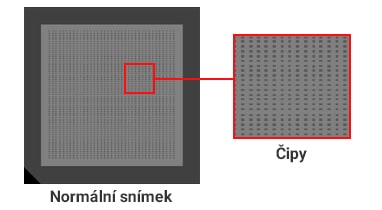

Různé barvy zásobníku znamenají, že mezi barvou pozadí a čipy je jen malý rozdíl, což ztěžuje stabilní kontrolu.

Zlepšení kontroly s multispektrálním osvětlením

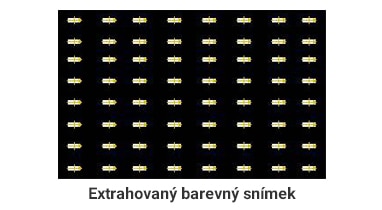

S 8barevným osvětlením je možná přesná kontrola i nepatrných barevných variací.

Kontrolní proces: Kontrola vzhledu vysokofrekvenčních komponent

Problémy konvenčních systémů

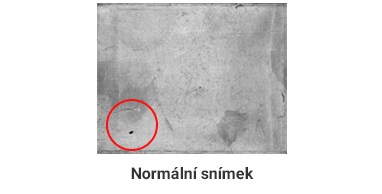

Stabilní kontrola je obtížná kvůli nízkému kontrastu defektů detekovaných na cílovém povrchu.

Zlepšení kontroly pomocí LumiTraxTM

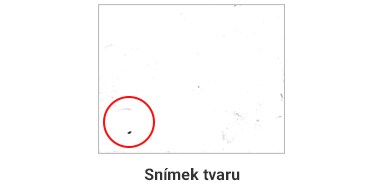

Pouze informace o tvaru (nepravidelnosti) jsou extrahovány bez ohledu na povrchové podmínky.

Keramické kondenzátory

Keramické kondenzátory se používají ke stabilizaci napětí a eliminaci šumu v široké škále produktů, jako jsou smartphony, základnové stanice a automobily. Se zvýšenou potřebou miniaturizace produktů a exponenciálním nárůstem počtu komponent instalovaných ve smartphonech a jiných zařízeních se výrobní linky stávají rychlejšími než kdy dříve.

Tvarování plátů: Kontrola vzhledu kovových plátů

Problémy konvenčních systémů

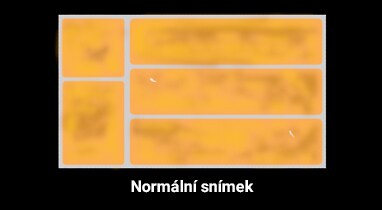

Stabilitě kontroly brání podmínky povrchu.

Zlepšení kontroly pomocí LumiTraxTM

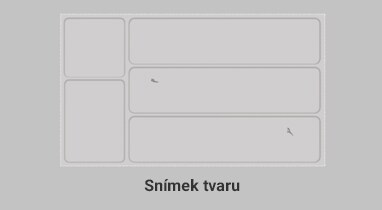

Jsou jasně zachyceny různé závady, které je u běžných systémů obtížně detekovatelné, což zajišťuje stabilní kontrolu.

Proces kontroly/balení: QR kód a kontrola značení

Problémy konvenčních systémů

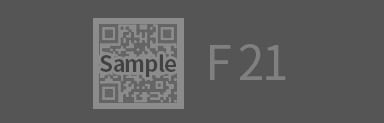

Značení je často jen slabé, aby se zabránilo poškození cíle, ale takové značení činí kontrolu méně stabilní.

Zlepšení kontroly s multispektrálním osvětlením

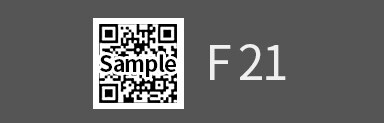

Optimální barvu osvětlení lze vybrat z 8 různých barev, což umožňuje zvýšit jas i při obtížně viditelném značení pro větší stabilitu kontroly (UV osvětlení je užitečné pro zvýšení kontrastu značení.).

Krystalové oscilátory

Krystalové oscilátory využívají piezoelektrický efekt křemene k generování vysokofrekvenčních přesných oscilací.
V komunikační technologii 5G se oscilátory používají k přenosu a přijímání hlasu a informací prostřednictvím rádiových vln.

Tvorba polotovarů: Kontrola vzhledu polotovarů

Problémy konvenčních systémů

Nastavení kontrolní oblasti pro neurčitý tvar je obtížné.

Vylepšená kontrola díky přizpůsobitelnému systému stojového vidění řady XG-X

Inspekční oblast lze nastavit podle tvaru cíle pomocí různých obrazových operací.
Nástroj pro detekci defektů na nepravidelném profilu lze také použít k detekci abnormalit na obrysu cíle.

Tvar nastavený pomocí obrazové operace (z obrysu)
Extrakce škrábanců pouze v oblasti cíle

Proces utěsnění: Polohování během montáže polotovarů

Problémy konvenčních systémů

Stabilní kontrola je obtížná kvůli nízkému kontrastu pozadí.

Zlepšení kontroly s multispektrálním osvětlením

Režim LumiTraxTM umožňuje zajistit stabilní kontrolu pomocí snímků tvarů.

Kontrola vzhledu pouzder (víček) je na snímku tvaru režimu LumiTraxTM jednoduchá.

Systémy strojového vidění KEYENCE se staly důvěryhodným nástrojem při výrobě 5G komponent v Japonsku i v zámoří. V současnosti roste poptávka po přesné, vysokorychlostní, miniaturizované výrobě a ještě větším počtu kontrolních položek.
Očekává se tedy, že tento trend bude pokračovat i v budoucnu.

Tato příručka poskytuje informace o různých aktuálních kontrolních aplikacích a obrazové kontrole komponent souvisejících s 5G technologií.
