Automobilový a letecký průmysl

Pozorování a měření hydraulických komponentů pomocí digitálních mikroskopů

Hydraulické komponenty se používají v zařízeních, kde je potřeba transformovat malou sílu na velkou sílu, například u stavebních strojů včetně rypadel nebo u automobilových brzd. Hydraulické komponenty mají velkou hustotu energie, což umožňuje, aby byla zařízení menší a lehčí. Tato kapitola uvádí příklady pozorování a měření hydraulických komponentů pomocí digitálních mikroskopů.

Princip hydraulického mechanismu
Výhody a nevýhody hydraulického mechanismu
Typické hydraulické komponenty
Příklady pozorování a měření hydraulických komponentů pomocí digitálních mikroskopů

Princip hydraulického mechanismu

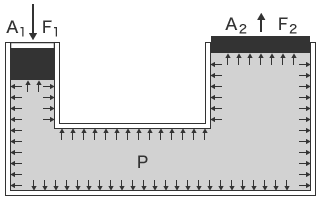

Pokud je na část stojaté kapaliny (oleje) v uzavřené nádobě vyvinut tlak, tento tlak se rovnoměrně a vertikálně rozloží na všechny povrchy, s nimiž je kapalina v kontaktu, a to bez ohledu na tvar nádoby. Tento jev se nazývá Pascalův zákon. Hydraulické systémy na základě tohoto principu využívají olej k zesílení síly.

$F_2=\frac{A_2}{A_1}{F_1}$

A₁: Plocha řezu A₁

F₁: Síla F₁

A₂: Plocha řezu A₂

F₂: Síla F₂

P: Tlak

Výhody a nevýhody hydraulického mechanismu

Hydraulický mechanismus má značné výhody, ale projevují se u něj i některé ojedinělé nevýhody.

Výhody hydraulického mechanismu

Umožňuje přesně a rychle přenášet velkou sílu.
Má velkou hustotu energie, což umožňuje, aby byla zařízení menší a lehčí.
Regulační ventily tlaku zajišťují vysokou úroveň zabezpečení.
Dlouhá životnost díky promazávání olejem.

Nevýhody hydraulického mechanismu

Náchylnost ke znečištění olejem.
Olej se může vznítit. (Bod vznícení je 200 až 250 °C.)
Olej může unikat.

Typické hydraulické komponenty

A: Hydraulické čerpadlo

B: Regulační ventil

C: Hydraulický aktuátor

Hydraulické čerpadlo: Hydraulická čerpadla využívají motory nebo elektromotory jako zdroj síly pro vyvinutí tlaku na hydraulický olej.
Regulační ventil: Regulační ventily řídí tlak, průtok a směr proudění hydraulického oleje. Tyto ventily se pak nazývají regulační ventily tlaku, regulační ventily průtoku a směrové regulační ventily.
Hydraulický aktuátor: Hydraulické aktuátory přeměňují hydraulickou sílu na mechanickou sílu. Mezi hydraulické aktuátory patří hydraulické válce, které hydraulickou sílu převádějí na lineární pohyb, hydraulické motory. které hydraulickou sílu převádějí na rotační pohyb, a oscilační aktuátory, které hydraulickou sílu převádějí na oscilační pohyb.

Příklady pozorování a měření hydraulických komponentů pomocí digitálních mikroskopů

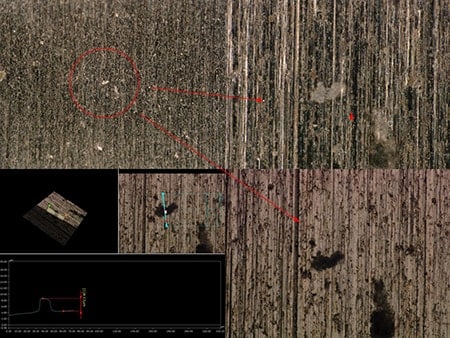

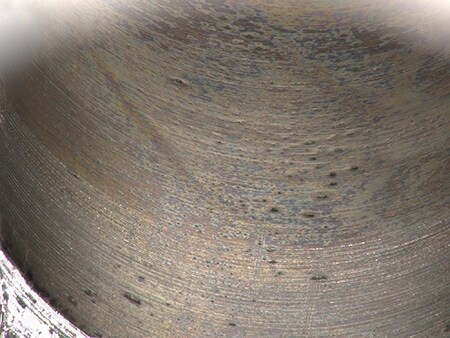

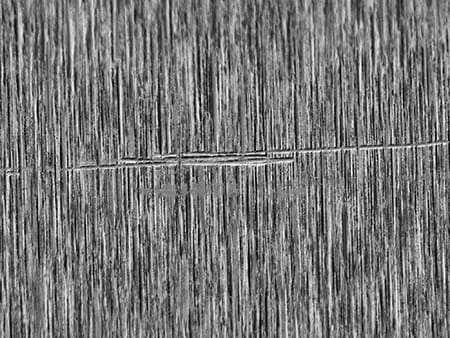

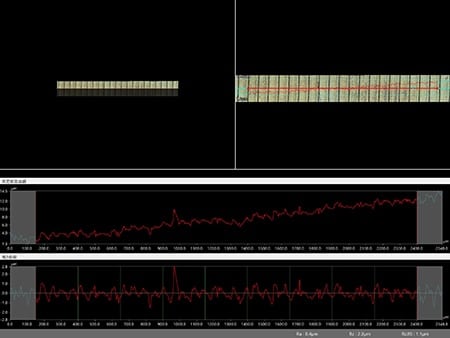

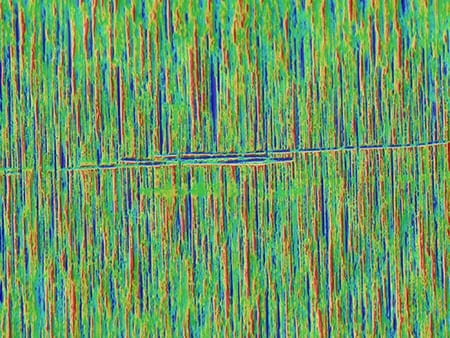

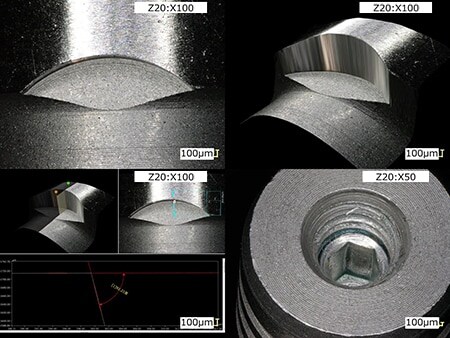

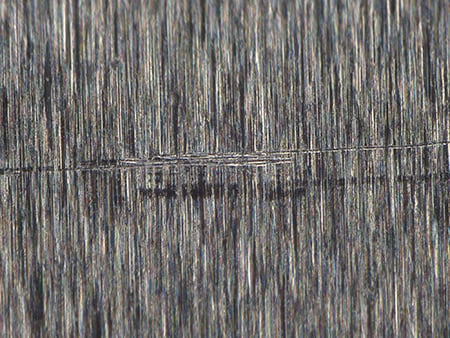

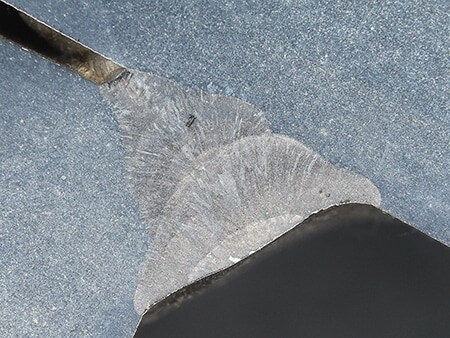

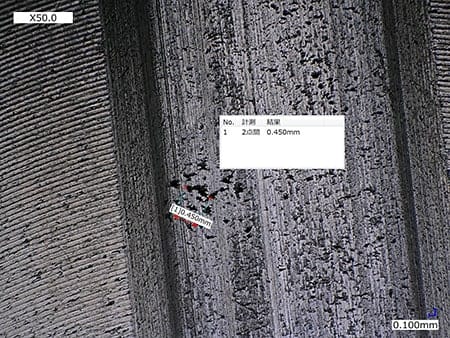

Zde jsou nejnovější příklady pozorování a měření hydraulických součástí pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.
