Pozorování a měření texturovaných povrchů pomocí digitálních mikroskopů
Texturování povrchů je proces, který dává kovovým a plastovým povrchům texturu. Texturování dává produktům nejen luxusní vzhled, ale i další funkce, jako je třeba ochrana před odrazy nebo uklouznutím. Tato kapitola uvádí příklady pozorování a měření texturovaných povrchů pomocí digitálních mikroskopů.
- Co je textura?
- Klasifikace a účel texturování
- Typy texturování
- Příklady pozorování a měření texturovaných povrchů pomocí digitálních mikroskopů
Co je textura?
Textura je zvrásněný vzor vytvořený na kovovém nebo plastovém povrchu. Vedle jednoduchých nepravidelných vzorů je možné texturováním vytvářet i řadu dalších, například vzhled dřeva, vzhled kůže, matnou texturu a geometrické vzory.
Klasifikace a účel texturování
Vylepšení designu
- Je přidán luxusní vzhled.
- Vady lisování, například propadliny nebo svarové linie, jsou méně zřetelné.
- Znečištění a nedostatky jsou méně zřetelné.
Vylepšení funkčnosti
- Světlo se rozptyluje, což brání odleskům.
- Je přidána ochrana proti uklouznutí.
- Je zabráněno těsnému kontaktu.
- Je vylepšeno zadržování vlhkosti a odpuzování vody.
Typy texturování
Kovové povrchy jsou buď texturovány přímo, nebo jsou texturovány kovové formy a textura je pak přenášena na produkty. Níže jsou uvedeny typické metody..
- Leptání
- Nepravidelnosti povrchu jsou vytvořeny zamaskováním ploch, které nemají být takto opracovány, a nanesením leptadla (žíraviny) na opracovávané oblasti. Tato metoda je typická pro vytváření textur koženého vzhledu.
- Pískování
- Do dutin kovových forem je vstřikováno jemné abrazivum, které vytvoří nepravidelnosti povrchu. Velikost nepravidelností povrchu je řízena změnou velikosti abraziva a síly otryskávání. Tato metoda je typická pro vytváření matných textur.
- Broušení
- Kovové formy jsou broušeny frézkami s malým koncem, což vytvoří nepravidelnosti povrchu.
- Laserové opracování
- Povrchy kovových forem jsou gravírovány laserem, což vytvoří nepravidelnosti povrchu. Lze tak vytvořit i složité geometrické vzory.
Příklady pozorování a měření texturovaných povrchů pomocí digitálních mikroskopů
Zde jsou nejnovější příklady pozorování a měření texturovaných povrchů pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.

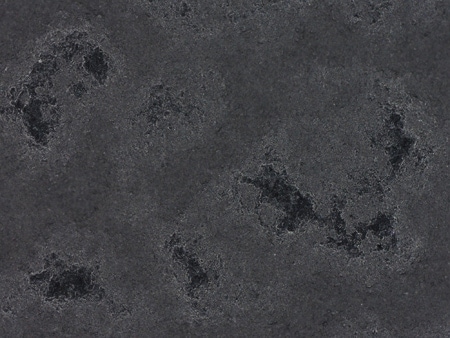

Běžný snímek

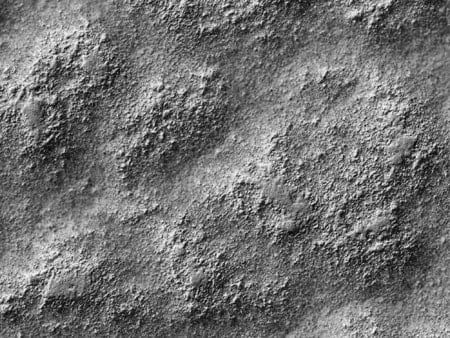

Snímek v režimu optického stínového efektu
K vizualizaci nepravidelností lze použít režim optického stínového efektu.

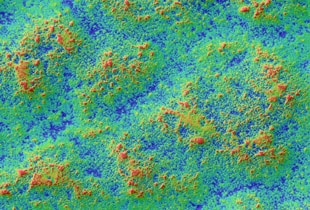

Snímek s barevnou mapou
Výškové rozdíly lze na snímku s barevnou mapou zobrazit v různých barvách.

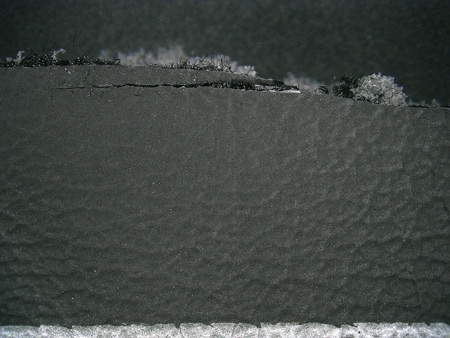

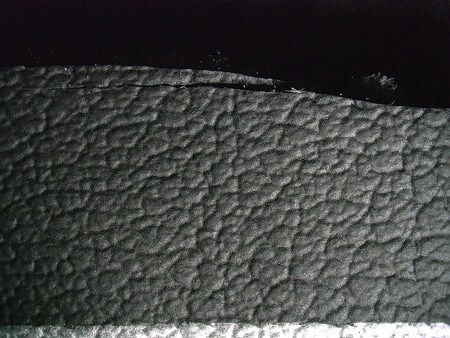

Pozorování textury povrchu automobilového sedadla
ZS-20, 20×, kruhové osvětlení + vícenásobné osvětlení

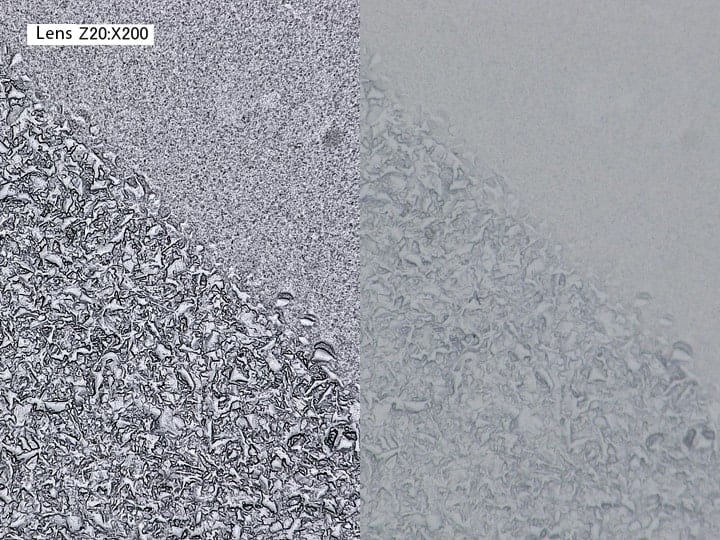

Pozorování textury přístrojové desky (bílá)
VH-Z20, 200×, kruhové osvětlení + HDR
Pomocí funkce HDR a hloubkové kompozice lze jasně pozorovat i bílé textury.

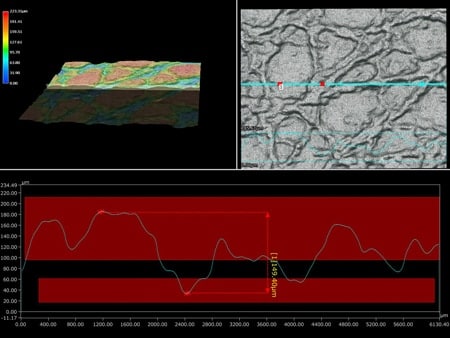

3D měření profilu texturovaného povrchu
VH-Z20, 200×, kruhové osvětlení

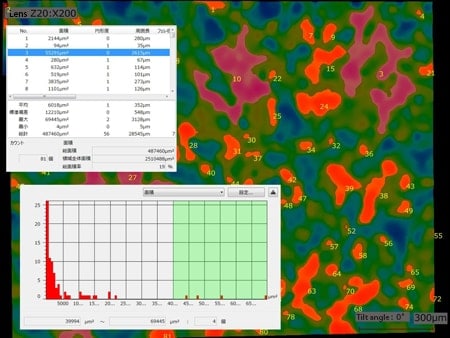

Automatické měření plochy texturovaného povrchu pomocí 3D snímku
VH-Z20, 200×, kruhové osvětlení
