Pozorování a měření povlaku pomocí digitálního mikroskopu

Proces přidávání nových funkčností do relativně tenkých základních materiálů (cílů), jako jsou fólie, plechy, ocelové desky nebo sklo, se také nazývá „konvertování“. Obecně se to provádí pomocí potahování, např. potahování chemickým činidlem, nanášení a naprašování. Funkcionalizace se používá v celé řadě oblastí, např. pro elektrody dotykových panelů pro chytré telefony a tablety, potahování tenkou vrstvou na skle LCD a potahování přesným vzorem na elektronických deskách plošných spojů. V této části jsou představeny příklady pozorování a měření povlaku pomocí digitálního mikroskopu.

Rozdíl mezi pokovováním a potahováním
Účely potahování
Typy potahování
Příklady pozorování/měření povlaku pomocí digitálního mikroskopu

Rozdíl mezi pokovováním a potahováním

Pokovování: Galvanické pokovování znamená, že vodivý kovový povrch je potažen jiným materiálem. Jedná se o asi nejběžnější metodu potahování materiálu kovem. Mezi další metody patří chemické pokovování, které využívá chemické reakce; tavné pokovování, které využívá ponoření do roztaveného kovu; a pokovování napařováním, které využívá rozprašování kovových par.
Potahování: Potahování umožňuje vytvořit vrstvu filmu na vodivých i nevodivých površích. Pokovování lze také považovat za jeden z typů povlaku.

Účely potahování

Funkcionalizace: Potahování lze použít ke zvýšení funkčnosti základního materiálu (cíle), např. zlepšením adheze, smáčivosti, vodoodpudivosti, odolnosti vůči korozi, teplotní odolnosti a odolnosti vůči opotřebení.
Povrchové zpracování: Povrchové zpracování se používá k optimalizaci povrchu základního materiálu jeho potažením chemickým činidlem. Jedním z příkladů je hydrofobní úprava polovodičových substrátových disků použitím chemického činidla před procesem potahování rezistem.
Dekorace (design): Potahování se často používá ke zlepšení vzhledu (designu) cíle.

Typy potahování

Suché potahování: Suché potahování je obecný termín pro techniku, kdy se potahuje „pevným“ materiálem pro funkcionalizaci základního materiálu. Mezi typické metody potahování patří vakuové nanášení, iontové pokovování a naprašování. Suché potahování se používá pro potahování kovových materiálů a umožňuje vysoce kvalitní nanášení bez nutnosti procesu sušení. Nevýhodou je větší velikost zařízení, omezení kontinuální výroby a vyšší náklady.
Mokré potahování: Technika mokrého potahování se běžně používá v celé řadě průmyslových oborů. Materiál určený k funkcionalizaci je „zkapalněn“ procesem rozpouštění nebo disperze do média. Zkapalněný materiál se rovnoměrně nanáší na základní materiál a poté se suší nebo vytvrzuje, aby se přeměnil na pevný film. Pokud je nutné zabránit ulpívání prachu nebo cizích částic na tekutém filmu, provádí se mokré potahování v čistém prostoru. Na rozdíl od suchého potahování tato metoda nevyžaduje vakuové prostředí, ale místo toho může být používána v atmosférickém prostředí. K dispozici je široký výběr zařízení a cíl (základní materiál) může být přiváděn nepřetržitě. Protože mokré potahování přináší četné výhody při velkoobjemové výrobě, je široce využíváno v různých systémech potahování.

Příklady pozorování/měření povlaku pomocí digitálního mikroskopu

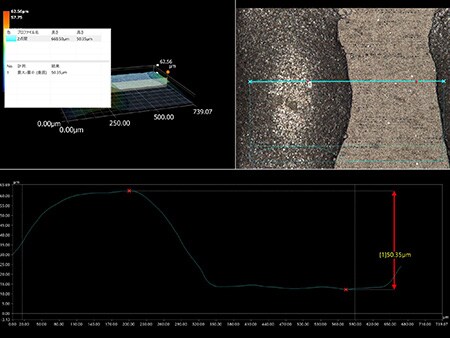

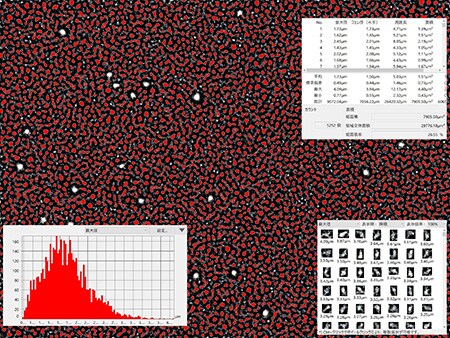

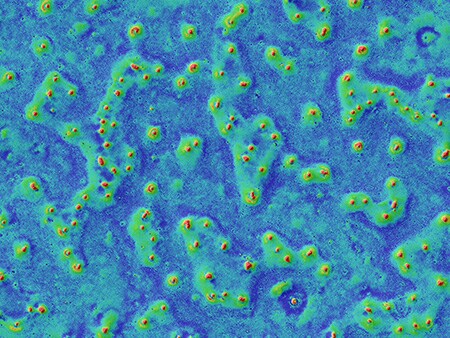

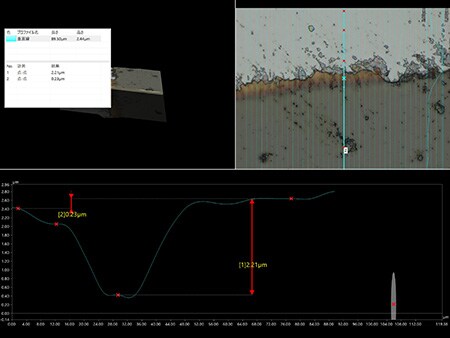

Nejnovější příklady pozorování a měření povlaku pomocí digitálního 4K mikroskopu KEYENCE řady VHX jsou uvedeny níže.
