Pozorování a měření potrubních spojů a ventilů pomocí digitálního mikroskopu

Továrny jsou vybaveny různými potrubími používanými k přepravě široké škály kapalin a plynů. Spoje a ventily se používají k propojení těchto potrubí a k regulaci uvnitř obsažených tekutin. V této části jsou představeny příklady pozorování a měření potrubních spojů a ventilů pomocí digitálního mikroskopu.

Termíny související s potrubními spoji a ventily
Typy spojů
Typy ventilů
Metody spojování potrubí
Typické materiály potrubí
Příklady pozorování a měření potrubí, spojů a ventilů pomocí digitálního mikroskopu

Termíny související s potrubními spoji a ventily

Tekutina: Kapalina nebo plyn, které proudí potrubím.
Spoje: Komponenty, které spojují trubky s jinými trubkami, ventily a dalšími částmi. Spoje lze použít ke změně směru potrubí, odbočení nebo kombinaci potrubí, změně tloušťky potrubí, prodloužení potrubí nebo uzavření konců potrubí.
Ventily: Používají se k nastavení množství, směru a tlaku tekutiny proudící potrubím. Typické typy ventilů zahrnují přímé ventily, kulové ventily, šoupátka a klapkové ventily.
Ztráta tlaku: Snížení hybnosti tekutiny proudící potrubím. Ke ztrátě tlaku může dojít, pokud se při průchodu ventilem nebo spojem změní tvar nebo směr proudění.

Typy spojů

Hrdlo: Spoje, které se připojují k vnějším závitům trubky.

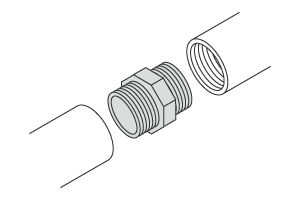

Vsuvka: Spoje, které se připojují k vnitřním závitům trubky.

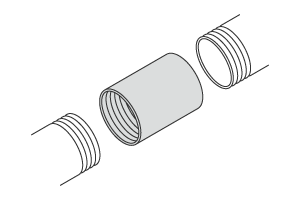

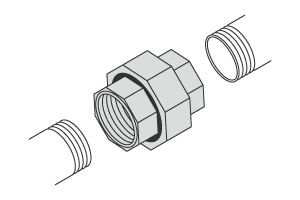

Spojení: Spoje, které se připojují k vnějším závitům dvou trubek.

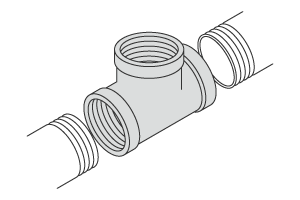

T: Spoje, které se připojují k vnějším závitům dvou trubek a vytvářejí odbočku ve tvaru T pro připojení třetí trubky.

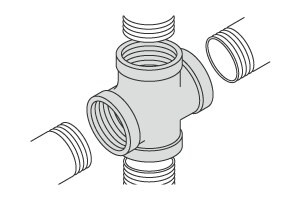

Kříž: Spoje, které se připojují k vnějším závitům čtyř trubek a vytvářejí 4cestnou odbočku.

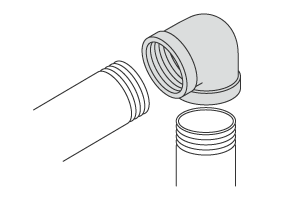

Koleno: Spoje, které se připojují k vnějším závitům dvou trubek a vytvářejí ohyb 90 stupňů.

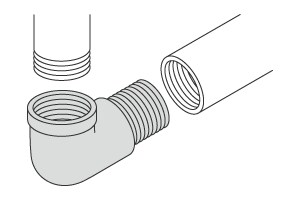

Koleno samec/samice: Spoje, které se připojují k vnějším závitům jedné trubky a vnitřním závitům druhé trubky a vytvářejí ohyb 90 stupňů.

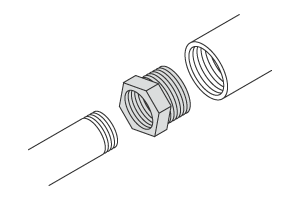

Průchodka: Spoje, které se připojují k vnitřním závitům jedné trubky a vnějším závitům druhé trubky s jiným průměrem. Vnitřní závity trubky s větším průměrem jsou spojeny s vnějšími závity trubky s menším průměrem.

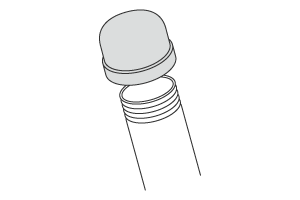

Víčko: Spoje, které se připojují k vnějším závitům trubky a vytvářejí koncové víčko.

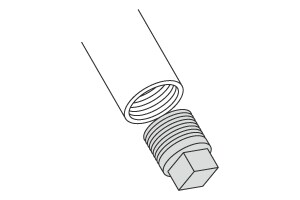

Zátka: Spoje, které se připojují k vnitřním závitům trubky a vytvářejí koncovou zátku.

Typy ventilů

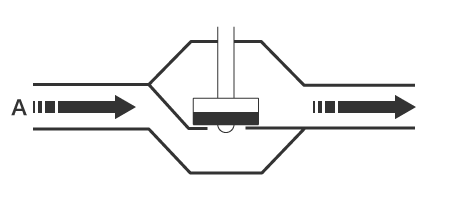

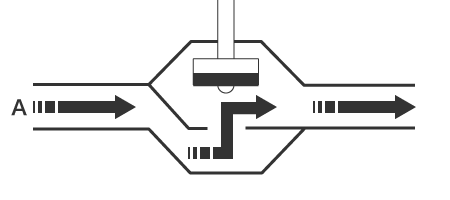

Přímý ventil: Přímé ventily mají kulové pouzdro ventilu a někdy se jim říká uzavírací ventily. Tekutina proudí po dráze ve tvaru písmene S a je zastavena tělesem ventilu, které tlačí na mezeru uprostřed. Otevírání a zavírání ventilu vyžaduje otáčení rukojetí, což trvá déle než jiné metody, ale umožňuje nastavení průtoku. Tento typ se běžně používá ve vodovodních kohoutcích.

Zavřeno

Otevřeno

A: Proudění tekutiny

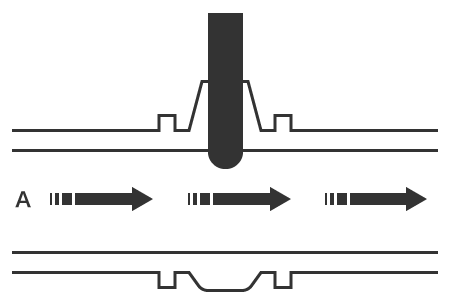

Šoupátko: Šoupátka používají těleso ventilu ve tvaru destičky, které vertikálně rozděluje průtokový kanál k zastavení průtoku. Tyto ventily se používají pouze k otevření nebo uzavření průtokové cesty a neumožňují nastavení průtoku. Otevírání a zavírání ventilu vyžaduje otáčení rukojetí, což může trvat déle než u jiných metod, a vertikální rozměr ventilu je větší než u jiných typů ventilů. Šoupátka se běžně používají k zastavení průtoku vody v potrubí pro odvod vody a potrubí v továrnách.

Zavřeno

Otevřeno

A: Proudění tekutiny

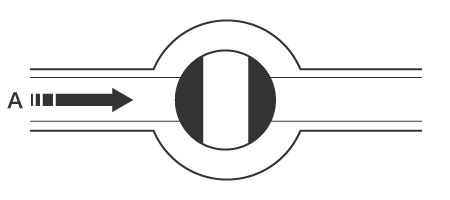

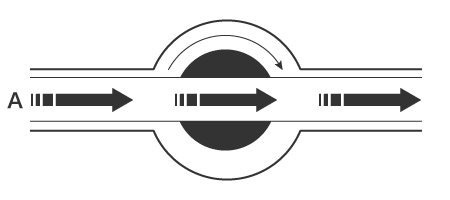

Kulový ventil: Kulové ventily obsahují těleso ventilu ve tvaru koule, které se otáčí uvnitř pouzdra ventilu a otevírá nebo zavírá průtokový kanál. Průtokový kanál je otevřen, když je průchozí otvor nastaven ve směru průtokové cesty, a uzavřen, když je nastaven v pravém úhlu k průtokové cestě. Vzhledem k tomu, že pákou je třeba otočit pouze o 90 stupňů, otevírání a zavírání kulových ventilů lze provádět rychle a vytvořená přímá průtoková cesta zajišťuje nízký odpor. Tento typ ventilu se běžně používá jako hlavní plynový ventil.

Zavřeno

Otevřeno

A: Proudění tekutiny

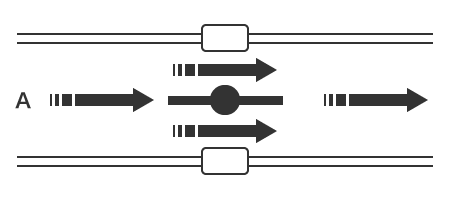

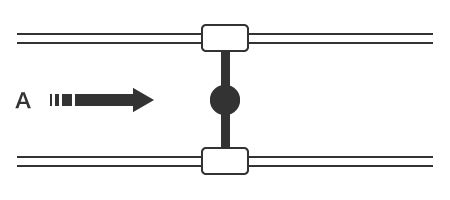

Klapkový ventil: Klapkové ventily obsahují těleso ventilu ve tvaru kotouče v pouzdru ventilu, které otáčením o 90 stupňů provádí otevírání nebo zavírání. Nejen, že ventil lze rychle otevřít nebo zavřít, ale tyto ventily také umožňují vynikající nastavení průtoku. Konstrukce je také jednoduchá a nevyžaduje mnoho prostoru pro instalaci, takže se běžně používá v různých situacích.

Zavřeno

Otevřeno

A: Proudění tekutiny

Metody spojování potrubí

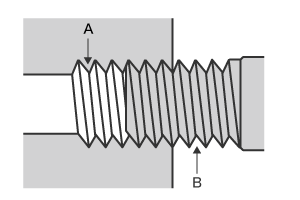

Se závitem

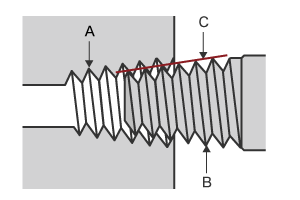

Spoje a ventily, které jsou zašroubovány do trubky, lze rozdělit do dvou kategorií: na ty s kuželovými závity a na ty s paralelními závity. Tyto typy se používají především pro nízkotlaké potrubí s malým průměrem a za normálních teplot.

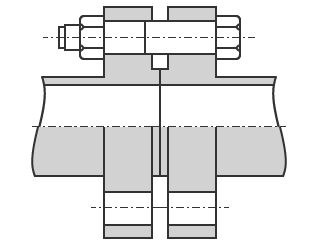

S přírubou

U přírubového spojení jsou spojovací body zajištěny pomocí matic a šroubů. Tento typ spojení lze použít v široké škále aplikací, včetně malých i velkých průměrů, jakož i nízkých a vysokých tlaků.

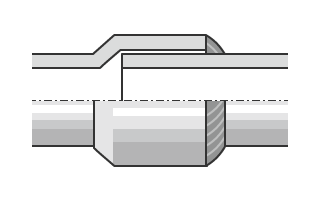

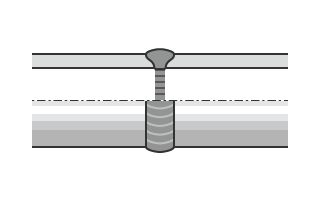

Hrdlový svařovaný spoj

Hrdlové svařované spoje jsou vytvořeny vložením jedné trubky do vnitřního připojení spoje nebo ventilu a svařením obou dohromady. Tento typ spojení se používá pro vysokoteplotní a vysokotlaké aplikace a pomáhá zabránit úniku.

Svařování na tupo

Svařování na tupo zajišťuje trubku a spoj nebo ventil svařením konců k sobě. Pro zajištění pevného svaru se konce nejprve zkosí. Tento typ spojení se používá pro vysokoteplotní a vysokotlaké aplikace a pomáhá zabránit úniku.

Typické materiály potrubí

Železné trubky (černé): Černé železné trubky se mohou používat pro vodu, olej, páru, vzduch a různé další tekutiny.
Železné trubky (bílé): Bílé železné trubky jsou žárově zinkovány, aby se zabránilo rzi a korozi.
Mosaz: Mosaz je slitinou mědi a zinku zlaté barvy. Jedním z běžných použití tohoto materiálu je vodovodní potrubí pro splachovací toalety.
Bronz: Tento materiál matně zlaté barvy je slitinou mědi, cínu, zinku, olova a dalších materiálů. Bronz je pevnější, tvrdší a odolnější vůči korozi než mosaz.
Nerezová ocel (SUS): Nerezová ocel je oblíbeným materiálem pro svou vynikající odolnost vůči korozi a teplu a také dlouhou životnost.
Polyvinylchlorid (PVC): Tento šedý materiál je levný a nabízí vynikající všestrannost a pevnost. PVC se běžně používá pro vodovodní a odvodňovací potrubí.

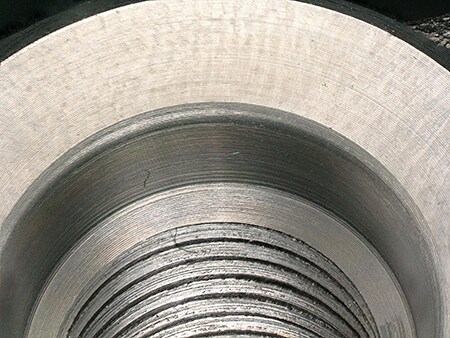

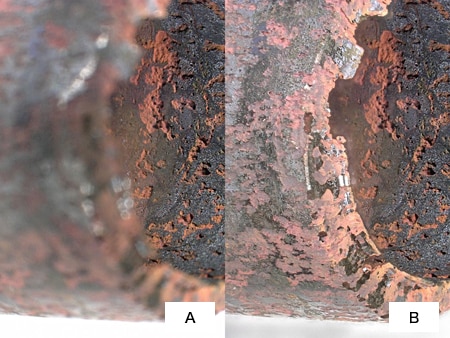

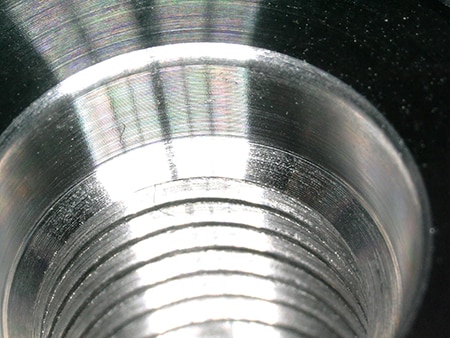

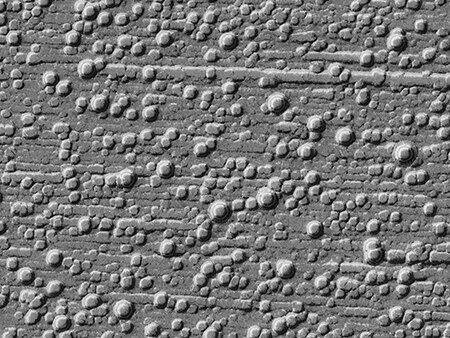

Příklady pozorování a měření potrubí, spojů a ventilů pomocí digitálního mikroskopu

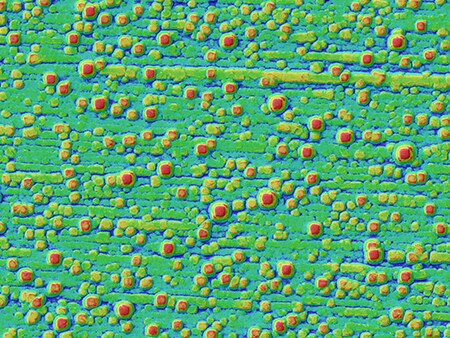

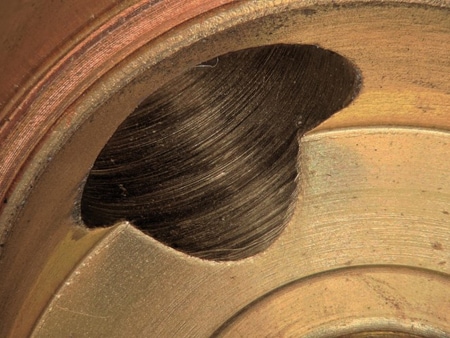

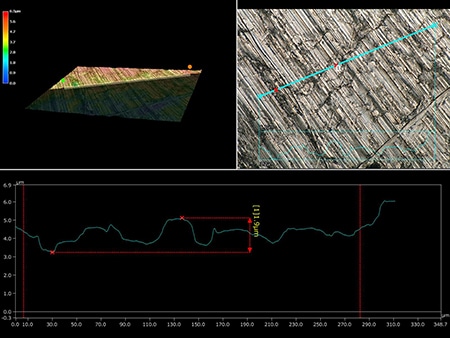

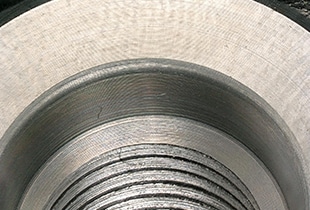

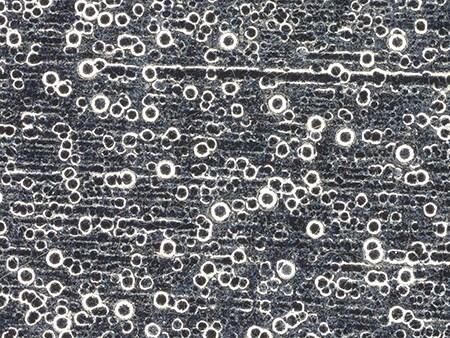

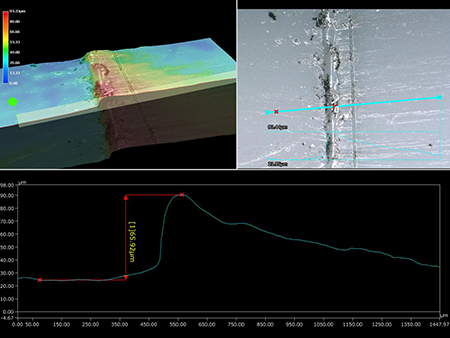

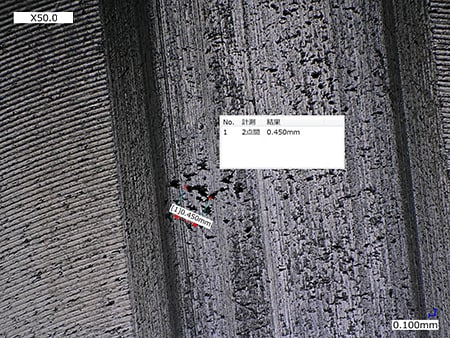

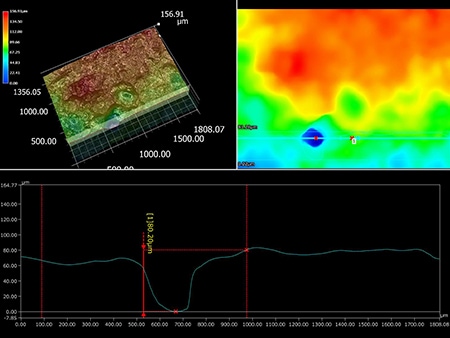

Nejnovější příklady pozorování a měření potrubí, spojů a ventilů pomocí digitálního 4K mikroskopu KEYENCE řady VHX jsou uvedeny níže.
