Pozorování a měření tryskání pomocí digitálních mikroskopů
Tryskání je metoda opracování, při níž se na obrobek vysokou rychlostí vrhají kousky materiálu (malé částečky písku nebo malé ocelové či litinové kuličky), které na povrchu obrobku vytvářejí malé výstupky a prohlubně. Zatímco výsledkem leštění je hladký povrch, výsledkem tryskání je drsný povrch. Tato kapitola obsahuje přehled tryskání a uvádí příklady jeho pozorování a měření digitálním mikroskopem.
- Co je tryskání?
- Materiál obrobku a tryskaných částic
- Účel a účinky tryskání
- Příklady pozorování a měření tryskání pomocí digitálního mikroskopu
Co je tryskání?
Tryskání je proces, při kterém jsou malé ocelové nebo litinové kuličky (broky) rychle rozprašovány (tryskány) rotujícím oběžným kolem. Tyto kuličky jsou vysokou rychlostí hnány na lopatku oběžného kola a působí pak na materiál v důsledku odstředivé síly. Naproti tomu metoda, při níž se tryskaný materiál rozprašuje stlačeným vzduchem, se nazývá tryskání pomocí stlačeného vzduchu nebo pískování.

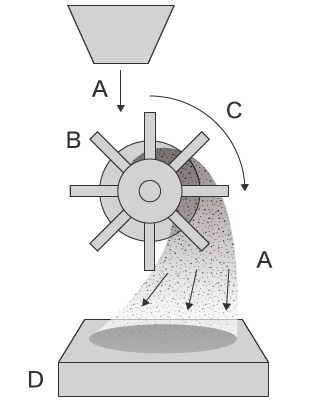

Tryskání
Motor roztáčí oběžné kolo, které odstředivou silou lopatek rozprašuje tryskaný materiál. Protože není nutný kompresor, je tato metoda energeticky i finančně méně náročná. Není však snadné nastavit sílu opracování, což ztěžuje dosažení vysoce přesného opracování.

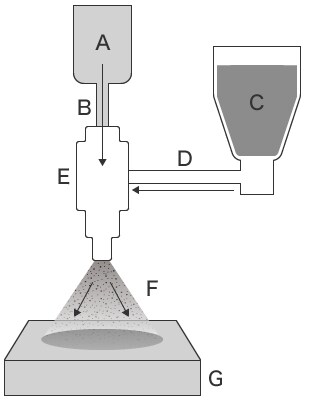

Tryskání pomocí stlačeného vzduchu (pískování)
Tryskaný materiál je rozprašován stlačeným vzduchem z kompresoru. Protože tlak lze snadno nastavit, umožňuje tato metoda velmi přesné opracování.
Materiál obrobku a tryskaných částic
V této kapitole jsou uvedeny hlavní materiály používané pro obrobek a tryskaný materiál.
- Obrobky
- Kov, keramika, plast, sklo a guma
- Tryskaný materiál
- Malé ocelové nebo litinové kuličky (broky), písek, nerezová ocel, oxid hlinitý, měď, sklo, pryskyřice, plast a ořechový prášek
Účel a účinky tryskání
- Odstraňování rzi a nečistot
- Odstraňování rzi z kovových povrchů, odstraňování písku z tlakových odlitků, odstraňování rozstřiků ze svařování a odstraňování nátěrů nebo olejových skvrn
- Odstranění otřepů
- Odstranění otřepů po lisování nebo obrábění
- Vytváření výstupků a prohlubní
- Tento proces zlepšuje přilnavost nátěrů, pokovení, lepených spojů atd.
Saténová povrchová úprava zabraňuje vzniku odlesků a zlepšuje schopnost přijímat olej, snižuje třecí sílu a zvyšuje odvod tepla.
- Kuličkování
- Zbytkové tlakové napětí v materiálu zvyšuje odolnost proti opotřebení, odolnost proti odštípnutí a únavovou pevnost.

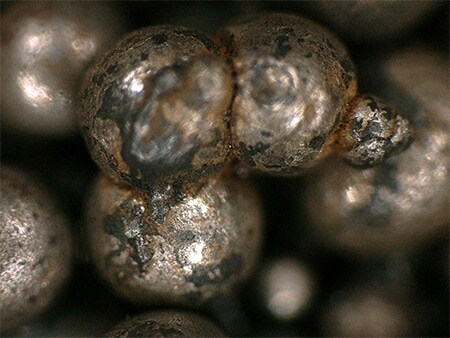

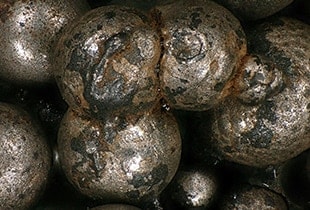

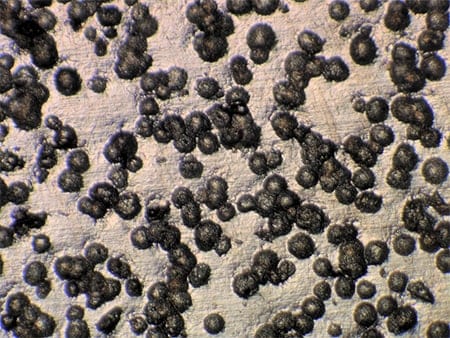

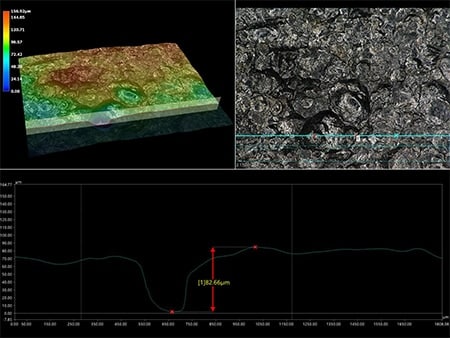

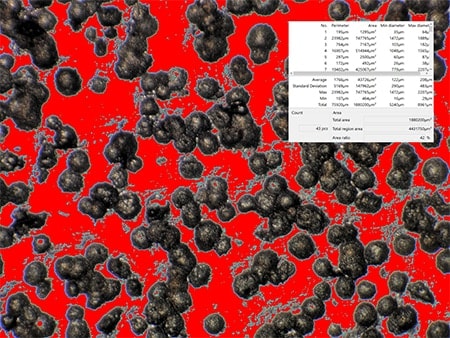

Příklady pozorování a měření tryskání pomocí digitálního mikroskopu
Zde jsou nejnovější příklady pozorování a měření tryskání pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.
