Pozorování a měření povrchů po tepelném nástřiku pomocí digitálních mikroskopů

Tepelný nástřik je metoda povrchové úpravy, která na povrchu dílů vytváří funkční povlak nástřikem roztavených materiálů, například kovů, keramiky nebo cermetů. Tato technika se používá k nejrůznějším účelům, například zvýšení odolnosti proti opotřebení, odolnosti proti korozi a izolačních vlastností nebo obnovení rozměrů. Tato kapitola uvádí příklady pozorování a měření povrchů a povlaků po tepelném nástřiku pomocí digitálních mikroskopů.

Co je tepelný nástřik?
Charakteristika tepelného nástřiku
Účel a efekt tepelného nástřiku
Typické metody tepelného nástřiku
Příklady pozorování a měření povrchů po tepelném nástřiku pomocí digitálních mikroskopů

Co je tepelný nástřik?

Tepelný nástřik je metoda úpravy povrchu, která vytváří funkční povlak aplikací materiálů ve formě spreje. Materiály, například kovy, keramika a cermety, se roztaví plynem nebo elektřinou a nastříkají na povrch dílů. Nastříkané roztavené částice se okamžitě ochladí a vytvoří funkční povlak.

Charakteristika tepelného nástřiku

Zpracovat lze povrchy dílů z libovolných materiálů, například kovů, keramiky nebo plastů.
Materiál pro nástřik lze vybírat ze široké škály materiálů, jako jsou kovy, keramika a cermety.
Tepelný efekt je malý a nedochází k téměř žádné tepelné deformaci.
Rozměry dílů nejsou nijak omezeny.
Tepelný nástřik lze omezit na oblasti, kde je to potřeba.
Nepohyblivé objekty, například pilíře, lze zpracovat přímo na místě.

Účel a efekt tepelného nástřiku

Ochrana proti rzi, ochrana proti korozi, chemická odolnost: Ochrana proti korozi způsobené rezivěním v důsledku venkovního používání a korozi způsobené chemickými reakcemi
Tepelná odolnost, tepelná izolace: Ochrana proti korozi způsobené vysokou teplotou a zvyšování teploty na povrchu dílů
Mazání, odolnost proti opotřebení: Porézní povlak poskytuje výborné mazací vlastnosti, což zvyšuje odolnost.
Vodivost, izolace: Nastříkáním kovů lze zvýšit vodivost, nastříkáním keramiky lze zlepšit izolaci.
Obnova rozměrů: Díly poškozené opotřebením nebo korozí je možné opravit a nanesením materiálu lze obnovit správné rozměry.
Ošetření proti přilnutí: Ochrana proti přilnutí k lepivým materiálům

Typické metody tepelného nástřiku

Kyslíkový nástřik

Nástřik plamenem: Tato metoda tepelného nástřiku taví a urychluje materiály pro tepelný nástřik v hořícím plameni ve vzduchu obsahujícím hořlavé plyny, například acetylen nebo kyslík. Existují dvě varianty: práškový nástřik plamenem a drátový nástřik plamenem.
Nástřik vysokorychlostním plamenem: Tato metoda umožňuje vytvoření povlaku prostřednictvím srážky materiálů pro tepelný nástřik s cílovým materiálem v nadzvukové rychlosti v důsledku spalování kapalného paliva (kerosinu) a kyslíku.

Elektrický nástřik

Nástřik elektrickým obloukem: Tato metoda tepelného nástřiku generuje elektrický oblouk mezi hroty dvou kovových drátů (materiály pro tepelný nástřik), čímž je taví a roztavené materiály vyfukuje tryskou se stlačeným vzduchem.
Nástřik plazmou: Tato metoda tepelného nástřiku dodává materiály pro tepelný nástřik do plazmového plamene a umožňuje vytvoření povlaku prostřednictvím srážky s cílovým materiálem v nadzvukové rychlosti.

Příklady pozorování a měření povrchů po tepelném nástřiku pomocí digitálních mikroskopů

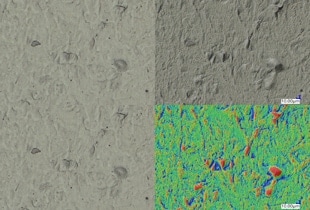

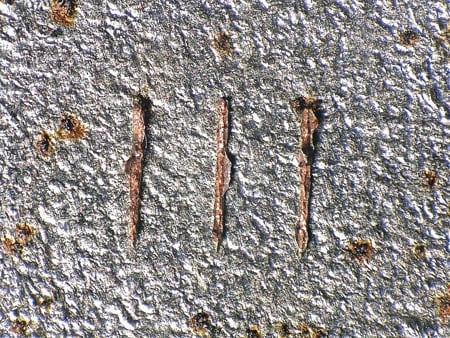

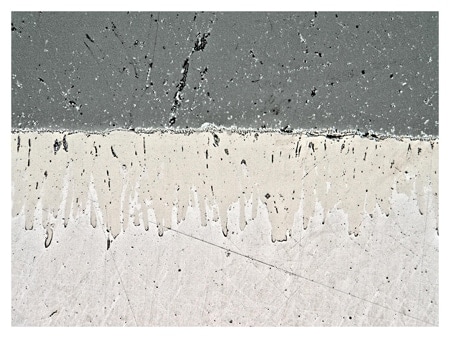

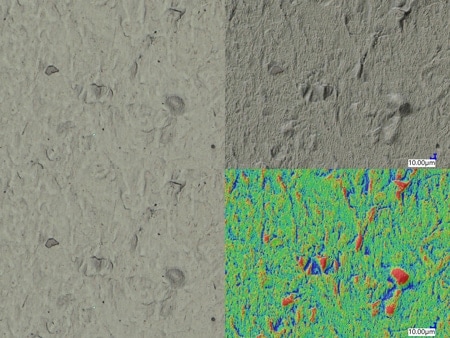

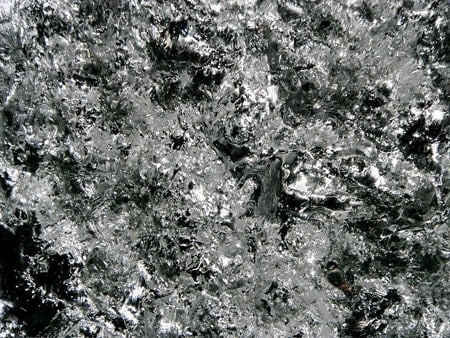

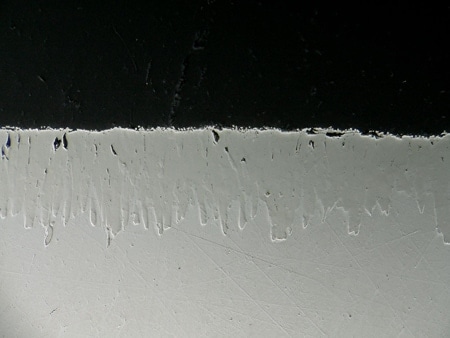

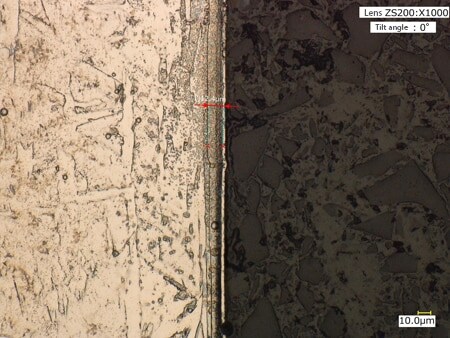

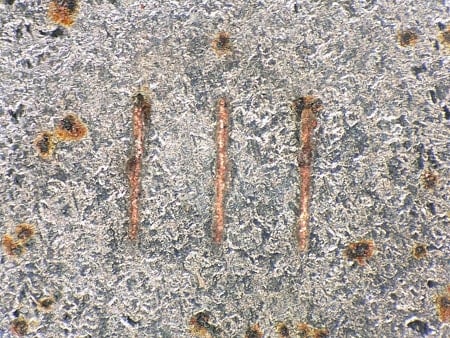

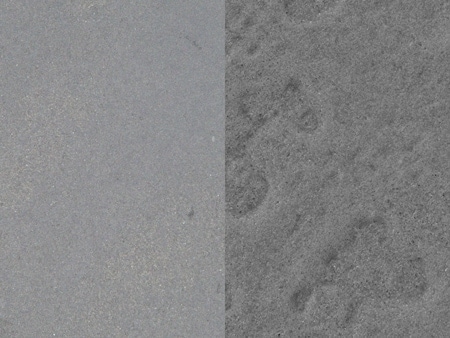

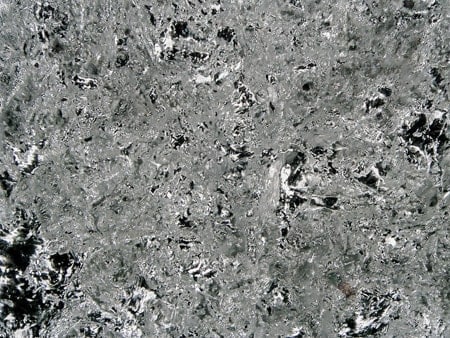

Zde jsou nejnovější příklady pozorování a měření povrchů po tepelném nástřiku pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.
