Pozorování katétrů pomocí digitálních mikroskopů
Řada zdravotnických prostředků se používá přímo na lidském těle, proto musí zajistit vysokou úroveň bezpečnosti a funkčnosti. Tato kapitola uvádí příklady, jak provádět pozorování katétrů a stentů, což jsou časté objekty pozorování digitálními mikroskopy.
![Pozorování katétrů pomocí digitálních mikroskopů](/cscz/Images/ss_vhx-casestudy_m_catheter_001_2067072.jpg)
- Co je katétr?
- Co je katétrová intervence?
- Příklady pozorování a snímání katétrů a stentů pomocí digitálních mikroskopů
Co je katétr?

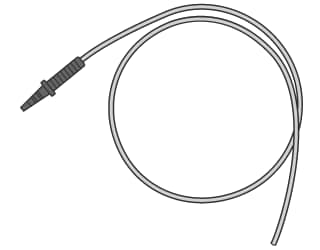

Katétry jsou měkké trubičky používané při lékařském ošetření. Zasouvají se do tělních dutin (včetně hrudní a břišní), kanálů (včetně zažívacího ústrojí a močových cest) nebo krevních cév za účelem odběru tělních tekutin nebo vpravení lékařských roztoků či kontrastních látek.
![](/cscz/Images/ss_vhx-casestudy_m_catheter_002_2067073.png)
Co je katétrová intervence?
Účelem katétrové intervence je rozšířit krevní cévy postižené arteriosklerózou a obnovit původní stav krevního oběhu. Typickými příklady jsou balonkové katétry nebo stenty.

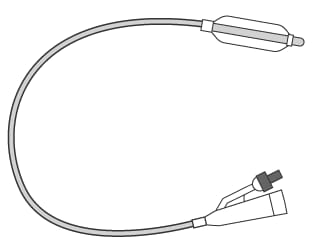

Balonkový katétr
Balonkový katétr se zasouvá podél vodicího drátu a rozšiřuje krevní cévy.
Balonek vyvíjí tlak na oblast postiženou arteriosklerózou a rozšiřuje krevní cévu tak, aby byl zajištěn dostatek místa.
![](/cscz/Images/ss_vhx-casestudy_m_catheter_003_2067074.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_004_2067075.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_005_2067076.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_006_2067077.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_007_2067078.png)

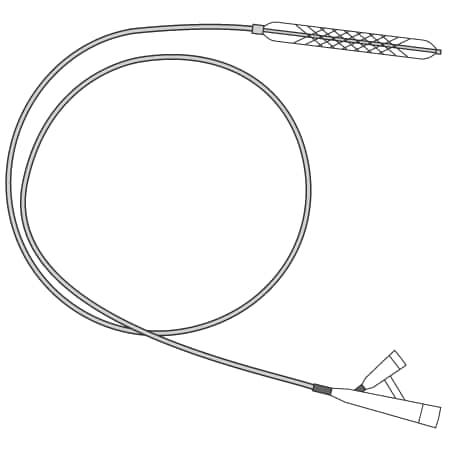

Stent
Balonkové katétry mohou poškodit oblast s arteriosklerózou nebo se krevní céva může znovu ucpat. Proto se po použití balonkového katétru často jako následný krok používá stent. Při použití stentu se do oblasti s arteriosklerózou zavede vodicí drát a kolem balonku je umístěn stent (trubička z kovového pletiva). Když balonek rozšíří krevní cévu, je vyjmut a v cévě zůstane rozšířený stent, který podpírá rozšířenou krevní cévu a zajišťuje u ní potřebnou šířku.
![](/cscz/Images/ss_vhx-casestudy_m_catheter_008_2067079.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_004_2067075.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_009_2067080.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_010_2067081.png)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_011_2067082.png)
Příklady pozorování a snímání katétrů a stentů pomocí digitálních mikroskopů
Zde jsou nejnovější příklady pozorování a snímání katétrů a stentů pomocí digitálního 4K mikroskopu řady VHX od společnosti KEYENCE.

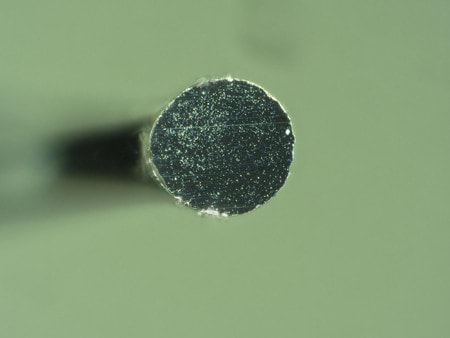

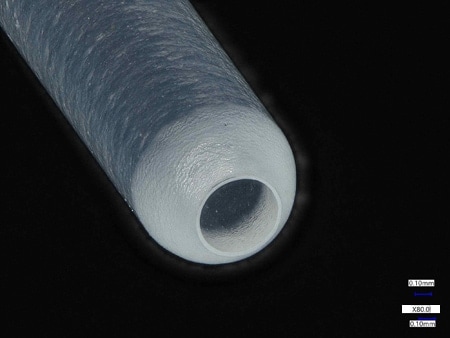

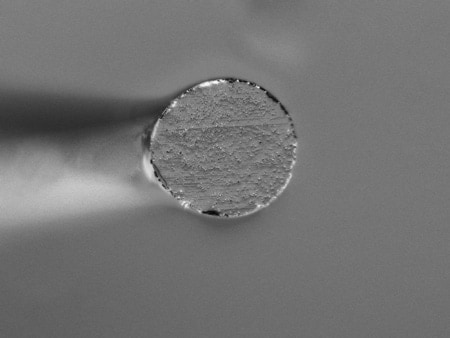

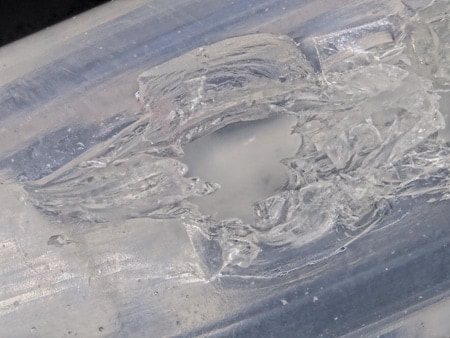

Příklady snímání a pozorování katétrů
![](/cscz/Images/ss_vhx-casestudy_m_catheter_012_2067083.jpg)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_013_2067084.jpg)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_014_2067085.jpg)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_015_2067086.jpg)

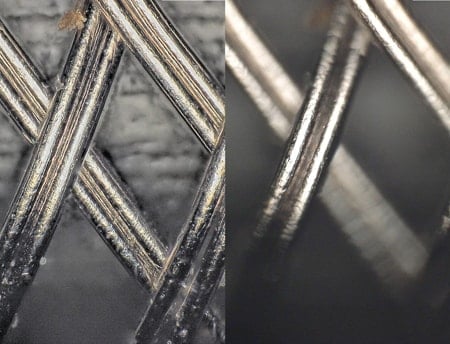

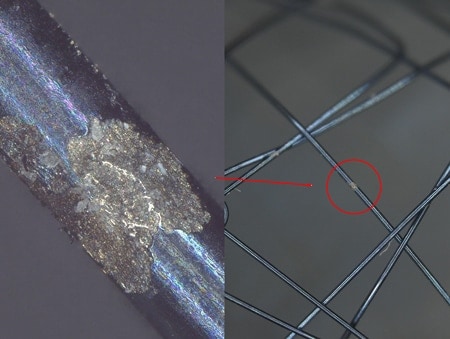

Příklady snímání a pozorování stentů
![](/cscz/Images/ss_vhx-casestudy_m_catheter_016_2067087.jpg)

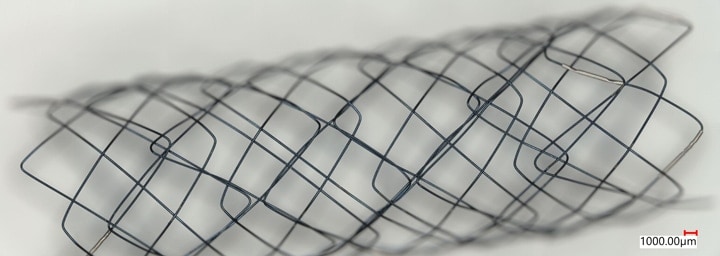

Funkce spojování obrazu umožňuje pozorování v širokém zorném poli s vysokým rozlišením.
![](/cscz/Images/ss_vhx-casestudy_m_catheter_017_2067088.jpg)
![](/cscz/Images/ss_vhx-casestudy_m_catheter_018_2067089.jpg)
