Digitale Messprojektoren / Messmikroskope
Eine neue Generation von Messsystemen, die in wenigen Sekunden hochpräzise Messungen durchführt. Einfach Objekt platzieren und Knopf drücken! Bis zu 300 Maße an mehrern Messobjekten können gemessen werden. Verschiedene Funktionen sorgen dafür, dass die Messungen anwenderunabhängig und konsistent bleiben. Die Messsysteme können auch von ungeübten Anwendern verwendet werden, um Qualitätskontrollprozesse zu ergänzen, egal ob in einem Labor oder in der Fertigung.
Produktpalette
Der Digitale Messprojektor der Modellreihe IM-8000 erfasst hochauflösende Bilder und erreicht eine dreimal höhere Erkennungsleistung als Vorgängermodelle, ohne auf die einfache Bedienung zu verzichten: Einfach Objekt auflegen und Knopf drücken! Mit einem 20-Megapixel-CMOS Sensor und einem neuen Algorithmus, der eine stabilere Kantenerkennung ermöglicht, ist eine präzise Messung von bis zu 300 Maßen in wenigen Sekunden möglich. Zudem kann die neu entwickelte Rotationseinheit Messobjekte mit verschiedenen Größen und Formen drehen, während sie horizontal gehalten werden. Dies ermöglicht eine stabile 360°-Messung von mehreren Seiten in einem einzigen Arbeitsgang. Die Bedienung ist einfach: Drücken Sie einfach die Messtaste. Hiermit können konstante, verlässliche Messergebnisse erzielt werden. Der Aufwand für Messarbeiten wird erheblich reduziert. Mit der schnellen, anwenderunabhängigen und einfachen Bedienung des Messgeräts gehören verschiedene messtechnische Probleme der Vergangenheit an.

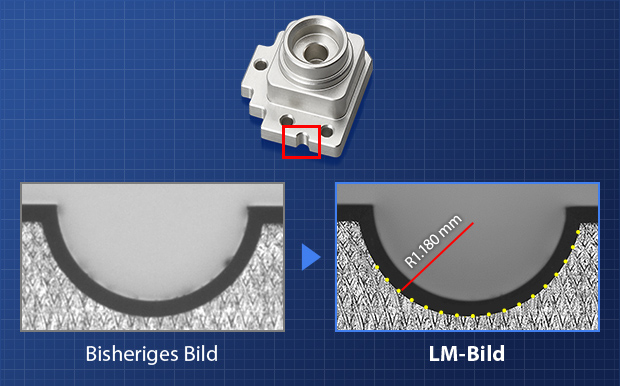

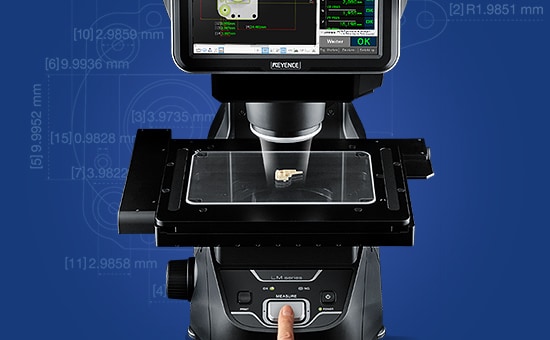

Das Optische Koordinaten-Messsystem der Modellreihe LM führt Messungen mit einer Genauigkeit von +/- 0,7 μm und einer Wiederholbarkeit von +/- 0,1 μm auf Knopfdruck durch. Das integrierte Objektiv mit hoher Auflösung und Autofokus ermöglicht Messungen in der Z-Achse. Mit einem Messbereich von 225 x 125 mm können bis zu 300 Maße an 100 Bauteilen abgenommen werden. Verschiedene Beleutungsoptionen sorgen für eine stabile Kantenerkennung, was eine mikroskopisch genaue Messung per Knopfdruck möglich macht.
Ein Profilprojektor ist ein optisches Messgerät, das entwickelt wurde, um Konturen von Messobjekten zu untersuchen. Hierzu wird das Messobjekt auf einem Messtisch platziert und von unten mit Licht angestrahlt. Dadurch ist das Profil bzw. der Schatten des Messobjekts auf dem Bildschirm sichtbar. Die Profilprojektoren werden für die Prüfung und Messung von Bauteilen wie Drehteile, Frästeile oder Federn eingesetzt.
Vorteile von Digitalen Messprojektoren / Messmikroskopen
Im Vergleich zu klassischen Handmessmitteln, mit denen i.d.R. nur eindimensional gemessen werden kann, verfügen Profilprojektoren über zwei Messachsen. Somit lassen sich x-y-Werte ermitteln sowie modellabhängig auch einfache Winkelmaße bestimmen.
Der Vorteil besteht darin, dass es den Prüfern ermöglicht wird, ihre Leistung im Vergleich zu bisher verwendeten Handwerkzeugen zu verdoppeln. Die Bediener können die linke untere Ecke des Bildes mit der Mittellinie des Bildschirms ausrichten, um einen Ursprungspunkt festzulegen und eine gleichzeitige Erfassung von Länge und Breite durchzuführen, was zu effizienteren Prüfprozessen führt.
Profilprojektoren arbeiten, wie der Name schon sagt, in der Regel mit Hintergrundlicht. Das Messobjekt wirft einen Schatten, der vom Bediener gemessen wird. Durch das berührungslose Verfahren findet keinerlei Kontakt zum Messobjekt statt. So lassen sich auch flexible und nachgebende Bauteile ohne Anwendereinfluss messen.
Ein weiterer Vorteil ist zudem, dass kontaktlose Messgeräte das Risiko von bedienerabhängigen Fehlern senken. Dadurch können viele Unternehmen eine Verbesserung der Konsistenz ihrer Messwerte verzeichnen.
Anwendungsbereiche von Digitalen Messprojektoren / Messmikroskopen
Medizinindustrie
Lesen Sie in unserer Broschüre, wie Sie unterschiedliche medizinische Bauteile einfach mit unserem Digitalen Messprojektor messen können. Eine FDA-Validierung ist beim Einsatz von Messtechnik in der Medizinindustrie meistens notwendig, auch diesen Punkt können unsere technischen Mitarbeiter lösen. In den Anwendungsbeispielen finden Sie Nadeln, Knochenschrauben, Schläuche uvm.
Kunststoffindustrie
Wie kann man die Messzeit von 20 Minuten auf 1 Minute verkürzen und dabei noch mehr Maße abnehmen als zuvor? Die Firma Renger hat genau aus diesem Grund den Digitalen Messprojektor im Einsatz und kann 90% ihrer Spritzgussteile damit messen. Lesen Sie hier weiter.
Häufig gestellte Fragen zu Digitalen Messprojektoren / Messmikroskopen
Profilprojektoren sind für die zweidimensionale Prüfung konzipiert worden, sodass weitere Messgeräte notwendig sind, wenn dreidimensionale Maße abgenommen werden müssen. Meistens kann dies einfach mit einem Höhenmessgerät erfolgen, jedoch muss bei dreidimensionalen Bezügen vermutlich auf aufwendigere Messtechnik zurückgegriffen werden.
Der Digitale Messprojektor der Modellreihe IM von KEYENCE kann bis zu 99 Maße in 3 Sekunden per Knopfdruck messen. Im Gegensatz zu den klassischen Profilprojektoren, bei denen der Aufwand für das Referenzieren des Bezugspunkts und die Positionierung sehr hoch ist, wird der KEYENCE Profilprojektor mit nur einem Knopfdruck bedient und misst mit einer Genauigkeit von +/- 2 μm. Alle geprüften Maße werden in einem Prüfprotokoll festgehalten, welches automatisch per Knopfdruck ausgegeben werden kann. Mit der neuesten Version der Modellreihe IM ist es, dank des integrierten Höhentasters, möglich, Messungen in der Z-Achse durchzuführen.
