Präziser High-Speed Stabionisator
Modellreihe SJ-Q
Präziser High-Speed Stabionisator Modellreihe SJ-Q
Neu Präziser High-Speed Stabionisator
- Wartungsfreie Elektroden
- Ionengleichgewicht: ±3 V
- Maximal schnelle elektrostatische Entladung in 0,1 s
Der präzise High-Speed Stabionisator der Modellreihe SJ-Q bietet eine zehnmal schnellere und zuverlässigere elektrostatische Entladung als das Vorgängermodell (mit einer Ionenbalance von ±3 V und einer Entladungsgeschwindigkeit von 0,1 Sekunden). Das System garantiert eine wartungsfreie Nutzung, indem Zeit- und Wartungsaufwand auf ein Minimum reduziert werden. Während Elektroden bisher alle 1 bis 2 Jahre ausgetauscht werden müssen, ist bei der Modellreihe SJ-Q ein Austausch erst nach 10 Jahren erforderlich. Auch die sonst alle 2 bis 4 Wochen durchzuführende Elektrodenreinigung muss nur noch einmal jährlich durchgeführt werden. Dies führt zu einer erheblichen Senkung der Betriebskosten des Stabionisators.
Anwendungen
Merkmale
Wartungsfreie Elektroden
Austausch der Elektroden erst nach 10 Jahren erforderlich
Auch bei Verschleiß wird eine gleichbleibende elektrostatische Entladung gewährleistet. Der neuentwickelte Hi-Power I.C.C. überwacht den Status der Ionenerzeugung kontinuierlich. Die angelegte Spannung für die Ionenerzeugung wird entsprechend dem Verschleiß automatisch erhöht.
Betriebsdauer und Dauer der elektrostatischen Entladung
Links: Neue Elektrode
Rechts: Abgenutzte Elektrode
Reinigung der Elektroden erst nach 1 Jahr erforderlich*
Auch bei verschmutzten Elektroden wird eine gleichbleibende elektrostatische Entladung gewährleistet. Die Elektrode wird koaxial mit einem Überschallluftstrom umhüllt, der den in der Außenluft enthaltenen Schmutz abweist.
* Je nach Betriebsumgebung können häufigere Reinigungen erforderlich sein.
Integrierte Überschallstruktur
Links: Elektrode ohne anhaftenden Schmutz
Rechts: Verschmutzte Elektrode
Betriebskosten bei einer Nutzungsdauer von 10 Jahren
* Jahresstromrechnung bei 0,26 €/kWh. Vergleich von Simulationen bei der Versorgung des SJ-Q108 mit 0,5 MPa CDA über 10 Jahre und des Vorgängermodells SJ-H108 mit 0,5 MPa CDA über 10 Jahre.
Beispielhafte Druckluftkosten für Ionisatoren
Beispielhafte Kosten für Elektroden
Beispielhafter Arbeitsaufwand zum Reinigen von Elektroden
Maximal schnelle elektrostatische Entladung in 0,1 s
Die integrierte Überschallstruktur sorgt für eine schnellere elektrostatische Entladung als Vorgängermodelle. Dadurch wird nicht nur die Zeit für die elektrostatische Entladung bei stehenden Objekten verkürzt, sondern auch bei Objekten, die sich mit hoher Geschwindigkeit bewegen. Somit ist nur noch eine Einheit notwendig, während bei Vorgängermodellen zwei Einheiten notwendig waren.

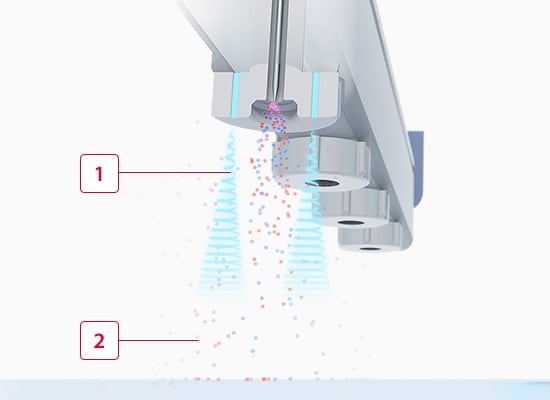

Standard-Ionisator
Erforderliche Ionen erreichen Ziel nicht
-
1Langsamer Luftstrom
-
2Neutralisierende Ionen

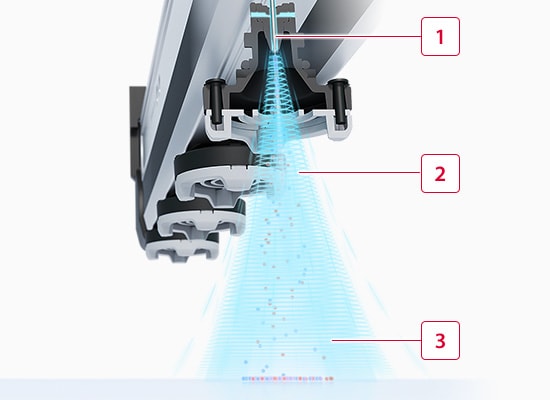

Modellreihe SJ-Q
Sehr schneller koaxialer Luftstrom
Erforderliche Ionen erreichen ihr Ziel
-
1Integrierte Überschallstruktur
-
2Schneller Luftstrom
-
3Ionen erreichen Ziel, ohne neutralisiert zu werden
Ionengleichgewicht ±3 V
Der Einfluss des elektrischen Felds an der Elektrode wird nahezu eliminiert, wodurch Spannungsschwankungen minimiert werden.
Das Ergebnis ist ein zehnfach besseres Ionengleichgewicht als bei Vorgängermodellen. Dies ermöglicht eine äußerst präzise elektrostatische Entladung. Somit werden Schäden durch elektrostatische Entladung minimiert und das Risiko von Fremdkontaminationen auf ein Minimum reduziert.
Standard-Ionisator
Aufladung des Ziels schwankt aufgrund des elektrischen Feldes
-
1Elektrisches Feld beeinflusst das Objekt

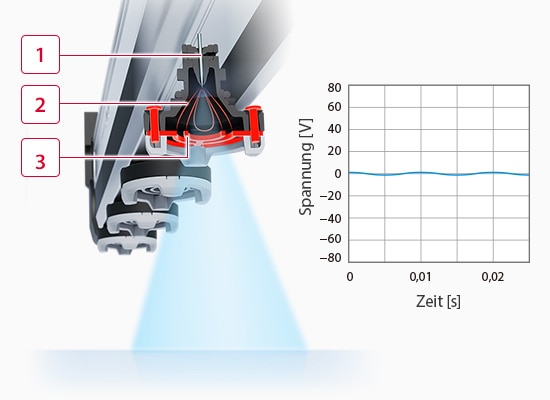

Modellreihe SJ-Q
Abschirmung elektrischer Felder
Kaum Schwankungen, da kein elektrisches Feld vorhanden
-
1Integrierte Überschallstruktur
-
2Schirmt das elektrische Feld ab
-
3Erdungsplatte

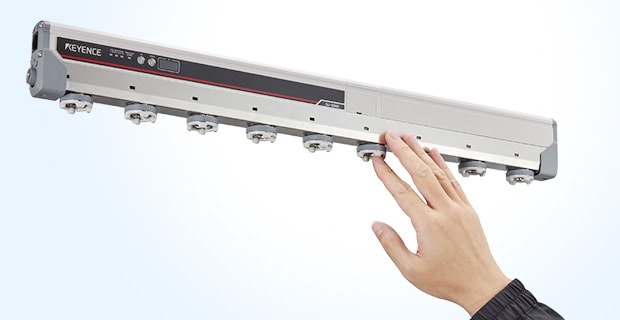

Erhöhte Sicherheit
Ein Stabionisator, der selbst bei Berührung sicher ist
Erhöhte Sicherheit durch den speziellen Aufbau der Elektrode
Die Elektrode des Stabionisators ist durch eine Erdungsplatte abgedeckt, sodass bei Berührung keine Entladung erfolgt. Sie können dieses Gerät mit der Gewissheit verwenden, dass das Risiko von Entladungen sehr gering ist, selbst wenn Sie den Ionisator bei Wartungsarbeiten oder Geräteinspektionen berühren.
