HDR (plage dynamique étendue)

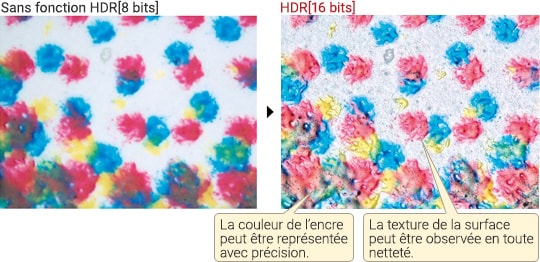

FONCTION HDR (PLAGE DYNAMIQUE ÉTENDUE)

Le nouveau microscope numérique Série VHX-7000 de KEYENCE capture des images avec un codage sur 16 bits, soit 65536 niveaux d’intensité par couleur primaire.
Ainsi, par rapport au codage sur 8 bits, le nombre de niveaux est multiplié par 256 et le nombre de couleurs pouvant être représentées par plus de 16 millions.
Les niveaux d’intensité sont traités par la Série VHX afin d’optimiser la couleur, la luminosité, le contraste et la texture pour afficher la meilleure image possible de l’objet observé.
Les cibles généralement très difficiles à observer à l’aide de microscopes classiques, telles que des cibles présentant des reflets ou un très faible contraste, peuvent être aisément capturées avec une précision élevée.

FONCTION HDR (PLAGE DYNAMIQUE ÉTENDUE)

MÉCANISMES DU CODAGE DES NUANCES SUR 16 BITS AVEC LA FONCTION HDR

Afin d’obtenir une image 16 bits, la caméra capture plusieurs images sous différentes luminosités en changeant la vitesse d’obturation. Bien que chaque image ait été capturée avec un codage sur 16 bits, seuls 8 bits de données par couleur peuvent être affichés à la fois. L’utilisateur peut spécifier les 8 bits de données à afficher afin de faire ressortir la caractéristique ou le détail souhaité.

MÉCANISMES DU CODAGE DES NUANCES SUR 16 BITS AVEC LA FONCTION HDR

Moteur de traitement d’image haute performance

La Série VHX intègre le moteur de traitement d’image le plus avancé de KEYENCE, le NEO REMAX, capable de coder les composantes RVB sur 16 bits même lors d’une observation en direct de l’image.
Ce moteur a été spécifiquement conçu pour maximiser les capacités de la Série VHX en termes de vitesse, de résolution, de reproduction des couleurs réelles et de fonctionnement.

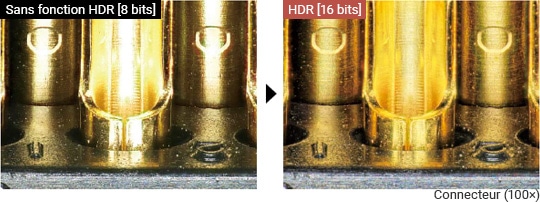

AVANTAGES DE LA FONCTION HDR [1]

Des images nettes de cibles habituellement difficiles à observer peuvent être capturées en toute simplicité.
La totalité de la cible peut à présent être observée avec un éclairage régulier sur toute sa surface, des zones les plus sombres aux plus réfléchissantes.

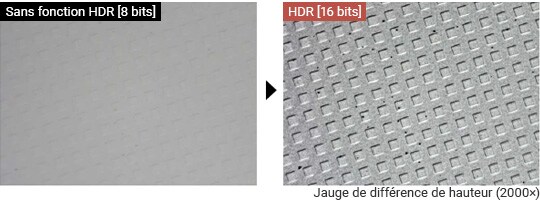

Des structures ne présentant presque aucun contraste peuvent être observées avec précision.
Des images structurelles détaillées de cibles présentant de faibles différences de nuance sont aisément reproduites.

AVANTAGES DE LA FONCTION HDR [2]

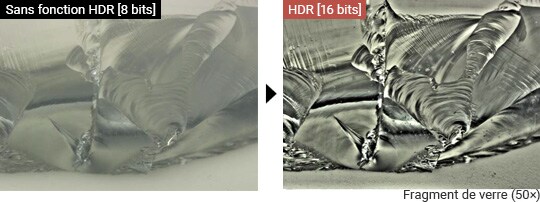

Même des cibles transparentes peuvent être capturées en toute netteté.

L’observation de cibles présentant des différences de nuance subtiles est maintenant possible.
