Ouverture numérique

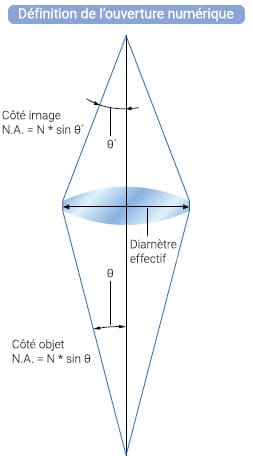

L’ouverture numérique ou N.A. est une valeur indiquant le pouvoir de résolution d’un objectif et est définie par l’équation ci-dessous.

N : indice de réfraction du milieu d’observation [par ex. N(air) = 1]

θ = angle entre l’axe optique et la lumière à l’endroit le plus éloigné du diamètre effectif

N.A. = N * sin θ

Bien que la résolution d’un objectif soit déterminée par son ouverture numérique, elle peut être limitée par la diffraction. La diffraction est un phénomène provoquant l’étalement de la lumière de manière similaire à une vague. Elle empêche un objectif, même de très haute résolution, de former l’image en un seul point.
Le point obtenu est étalé, prenant la forme d’un disque. Ce disque se nomme la tache d’Airy et son rayon est exprimé par la formule ci-dessous.

λ : longueur d’onde de la lumière

N.A. : ouverture numérique

0,61 : constante

r = 0,61λ / N.A.

Ce rayon représente la résolution. Selon l’équation ci-dessus, plus l’ouverture numérique est grande, plus le rayon du disque d’Airy est faible. De ce fait, un objectif doté d’une grande ouverture numérique offre une résolution plus précise, permettant l’obtention d’une image plus nette.
