Observation et mesure de ressorts au microscope numérique
À l’instar des vis, les ressorts sont des composants mécaniques à usage intensif, exploités dans une grande variété d’assemblages, de l’automobile aux appareils électriques et produits du quotidien. Retrouvez dans cette section toutes les informations utiles sur les ressorts, accompagnées d’exemples d’observation au microscope numérique.
- Types de ressorts les plus courants
- Matériaux de composition et dimensions des ressorts hélicoïdaux de compression
- Exemples d’observation et de mesure de ressorts au microscope numérique
Types de ressorts les plus courants
Ressorts hélicoïdaux
- Ressorts hélicoïdaux de compression
-
Le ressort hélicoïdal de compression génère une force répulsive en cas de charge dans le sens de compression. Sa structure est cylindrique ou conique. Ce type de ressort est communément employé dans les suspensions automobiles.

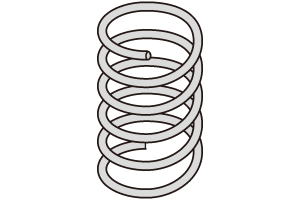

Ressort hélicoïdal cylindrique

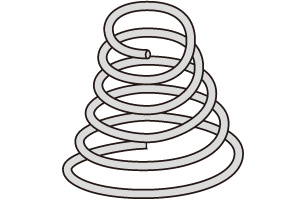

Ressort hélicoïdal conique - Ressorts hélicoïdaux de traction
-
Le ressort hélicoïdal de traction génère une force répulsive en cas de charge dans le sens d’extension. Des crochets terminent les deux extrémités du ressort. Ce type de ressort est communément utilisé dans les béquilles de bicyclette et les dispositifs de mesure.

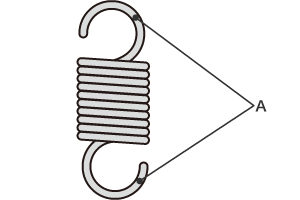

Ressort hélicoïdal de traction
- A : Crochets
- Ressorts hélicoïdaux de torsion
-
Le ressort hélicoïdal de torsion génère une force répulsive en cas de soumission à un mouvement de torsion autour de l’axe central du ressort. Des crochets peuvent terminer les deux extrémités du ressort. Ce type de ressort est communément employé dans les serrures de porte et les perforeuses.

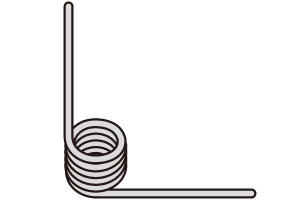

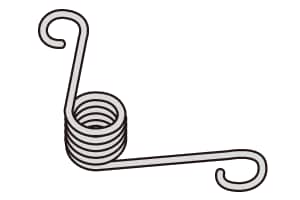

Ressort hélicoïdal de torsion (avec crochets)
Ressort hélicoïdal de torsion (sans crochets)
Ressorts en plaque

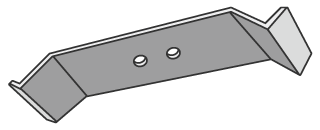

- Ressorts plats
- Type le plus répandu, le ressort plat est la plupart du temps simplement appelé ressort en plaque. Ce type de ressort est communément utilisé dans les interrupteurs.

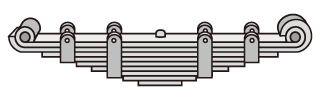

- Ressort à lames
- Le ressort à lames est composé de plusieurs ressorts en plaque de différentes tailles empilés les uns sur les autres. Plus le nombre de couches est élevé, plus la durée de vie du ressort s’allonge. Ce type de ressort est communément employé dans les suspensions des camions (également appelé ressort feuilleté).

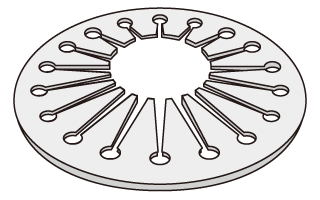

- Ressort à disque
- Le ressort à disque est fabriqué par perçage du centre d’un ressort en plaque conique. Ce type de ressort est communément utilisé en tant que rondelle pour éviter le desserrement des vis.

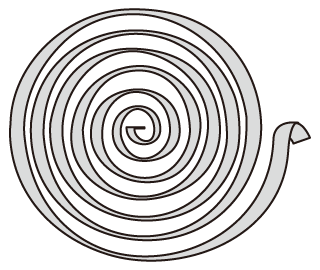

- Ressort spiral
- Le ressort spiral se compose d’une plaque ou d’une bande de matériau enroulée en une forme de spirale. Ce type de ressort est communément employé dans les montres mécaniques.
Matériaux de composition et dimensions des ressorts hélicoïdaux de compression
Matériaux des ressorts hélicoïdaux
- Fil d’acier trempé
- Métal de fabrication de ressorts le moins onéreux, il est utilisé pour les produits du quotidien.
Symbole : SWC - Corde à piano
- Offrant une meilleure résistance à la traction que le fil d’acier trempé ainsi qu’une dureté, une résistance à la fatigue et une fiabilité bien supérieures, la corde à piano est communément utilisée pour la fabrication de ressorts industriels.
Symbole : SWP - Acier inoxydable
- L’acier inoxydable affiche une meilleure résistance à la corrosion et à la chaleur que la corde à piano et convient idéalement aux ressorts hélicoïdaux.
Symbole : SUS
Dimensions des ressorts hélicoïdaux de compression

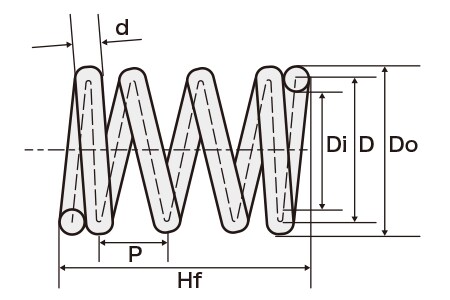

- Détail des dimensions
-
Dimensions Description Diamètre du fil Diamètre du fil utilisé pour le ressort.
Symbole : d (mm/pouce)Diamètre moyen du ressort Moyenne des diamètres intérieur et extérieur du ressort.
Symbole : D (mm/pouce)Diamètre extérieur du ressort Diamètre aux bords extérieurs du ressort.
Symbole : Do (mm/pouce)Diamètre intérieur du ressort Diamètre aux bords intérieurs du ressort.
Symbole : Di (mm/pouce)Hauteur libre Hauteur du ressort sans charge.
Symbole : Hf (mm/pouce)Spires actives Nombre de spires utilisées par le ressort pour générer une force.
Symbole : NaNombre total de spires Nombre total de spires entre les deux extrémités du ressort.
Symbole : NtPas Distance entre les centres d’un fil enroulé de façon hélicoïdale.
Symbole : P (mm/pouce)

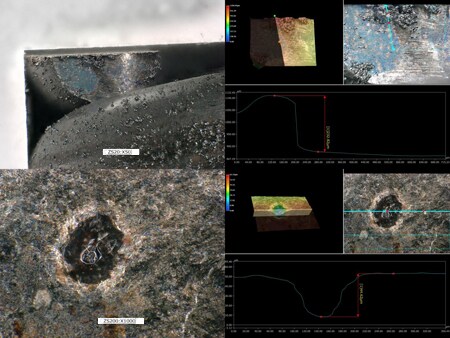

Exemples d’observation et de mesure de ressorts au microscope numérique

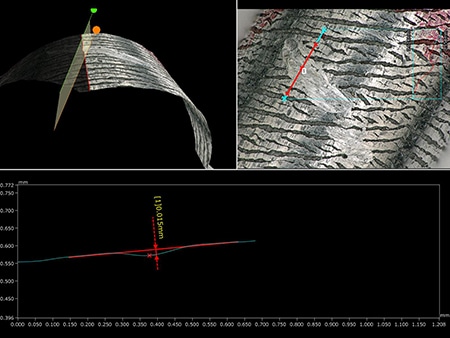

Découvrez ci-dessous les derniers exemples d’observation et de mesure de ressorts au microscope numérique 4K Série VHX de KEYENCE.

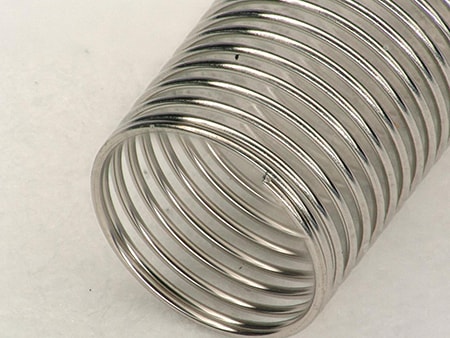

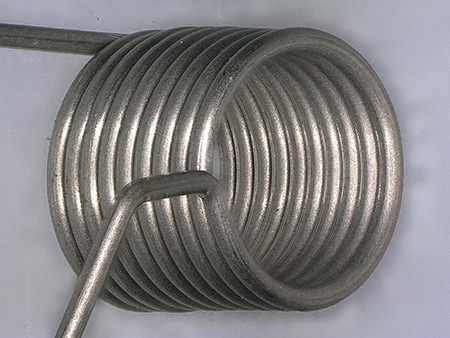

Observation d’un ressort par composition en profondeur
La fonction de composition en profondeur permet l’obtention d’une image entièrement nette de toutes les spires.

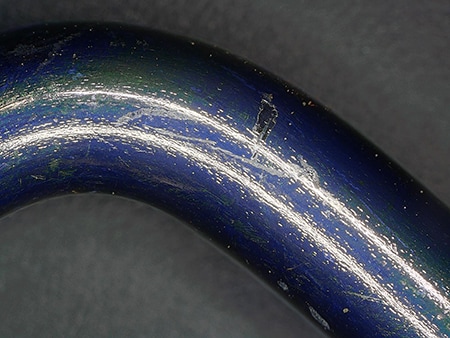

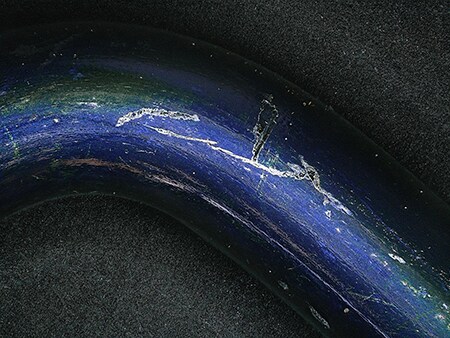

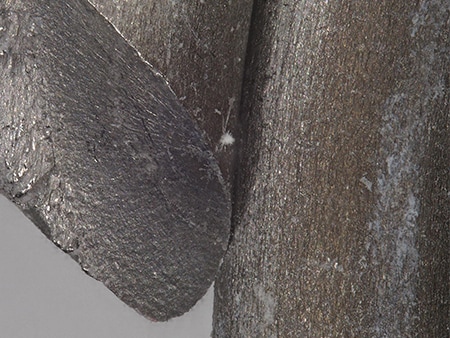

Image après suppression du halo
La fonction de suppression du halo garantit une observation sans reflet.

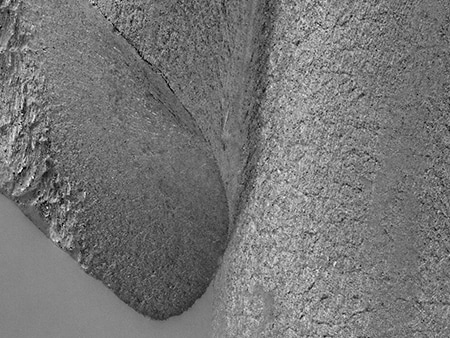

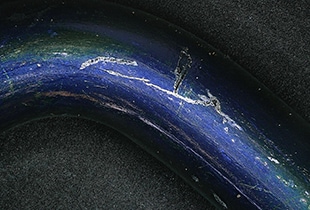

Image du mode d’ombres accentuées
Le mode d’ombres accentuées permet de visualiser en détail la structure de la surface sans recourir à un SEM.
