Observation et mesure de bobines au microscope numérique

Connues pour leur rôle dans les générateurs électriques et autres moteurs, les bobines ont un champ d’application bien plus vaste, des circuits intégrés, aux chargeurs de téléphones mobiles en passant par les antennes. Retrouvez, dans cette section, des exemples d’observation et de mesure de bobines au microscope numérique.

Qu’est-ce qu’une bobine ?
Types de bobines
Exemples d’observation et de mesure de bobines au microscope numérique

Qu’est-ce qu’une bobine ?

Pour faire simple, une bobine est une structure constituée d’un fil électrique enroulé sur lui-même à plusieurs reprises. De nombreux produits se présentent sous forme de bobine, notamment les ressorts, et, dans les circuits électriques, les inducteurs sont même tout simplement appelés bobines. D’ailleurs, plusieurs éléments passifs de ces circuits, notamment les résistances, les condensateurs et les inducteurs se présentent sous forme de bobine.

Types de bobines

Les bobines sont classées en différents types selon leur forme d’enroulement, leur structure et leur fonction.

Classification par forme d’enroulement

Classification par structure

Bobine torsadée: Dans cette structure, un fil de cuivre recouvert d’un isolant est enroulé en spirale.
Bobine laminée: La bobine est formée par lamination de plusieurs couches conductrices sur une tôle ou un circuit imprimé. Cette structure compacte possède d’excellentes caractéristiques de fréquence.
Bobine à couche mince: La bobine est formée d’un film métallique plus fin que les conducteurs imprimés, par pulvérisation ou dépôt. Il est possible de produire des bobines compactes et haute précision.

Classification par fonction

Bobine d’arrêt: Les bobines utilisées dans les circuits d’alimentation sont appelées bobines d’arrêt. Les bobines d’arrêt lissent l’alimentation électrique et évitent le bruit.
Bobine d’accord: Il est possible d’extraire des signaux à des fréquences spécifiques. Les bobines d’accord sont utilisées dans les circuits sans fil et les circuits audio.
Antenne: Les antennes sont fabriquées par enroulement d’un fil conducteur autour d’une tige de ferrite et sont utilisées pour la radio AM.
Transformateur: Les transformateurs sont un autre type de bobine, utilisé pour convertir la tension CA et les signaux vocaux.

Exemples d’observation et de mesure de bobines au microscope numérique

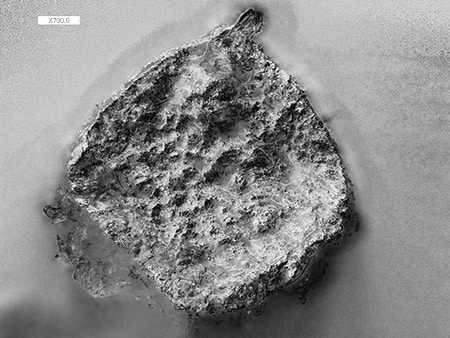

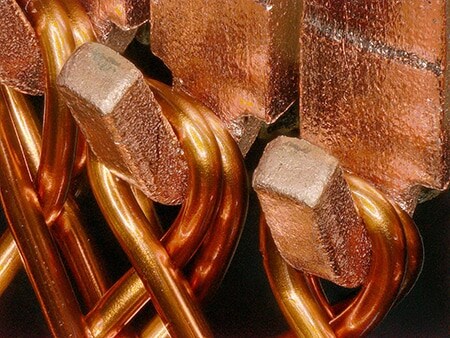

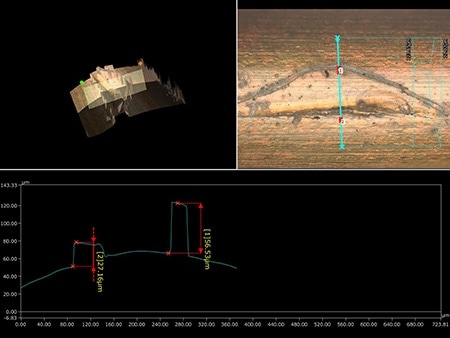

Voici les derniers exemples d’observation et de mesure de bobines au microscope numérique 4K Série VHX de KEYENCE.
