Observation et mesure de fibres creuses au microscope numérique
Une fibre creuse est une fibre usinée pour y former un espace creux. Cet espace creux assure aux fibres légèreté et flexibilité et leur confère d’excellentes propriétés de maintien de la chaleur, d’absorption de l’humidité et de séchage rapide. Utilisées pour la confection de vêtements techniques, les fibres creuses sont également exploitées dans une grande variété d’équipements de filtration. Retrouvez, dans cette section, des exemples d’observation et de mesure de fibres creuses au microscope numérique.
- Qu’est-ce qu’un filtre à membrane en fibres creuses ?
- Utilisation des filtres à membrane en fibres creuses dans les purificateurs d’eau domestiques
- Utilisation médicale des filtres à membrane en fibres creuses
- Exemples d’observation et de mesure de fibres creuses au microscope numérique
Qu’est-ce qu’un filtre à membrane en fibres creuses ?
Un filtre à membrane en fibres creuses est constitué d’une membrane en fibres creuses, en forme de cylindre creux, produite par extrusion de matière première fondue via une buse. Les parois de la membrane en fibres creuses possèdent un nombre incalculable de micropores.
L’ajustement du diamètre de ces pores permet de capturer différents composants et corps étrangers.
Utilisation des filtres à membrane en fibres creuses dans les purificateurs d’eau domestiques
Les purificateurs d’eau reposaient principalement sur une filtration au charbon actif jusqu’au milieu des années 1980. Depuis lors, l’utilisation de filtres combinant charbon actif et membrane en fibres creuses s’est répandue. Les membranes en fibres creuses sont composées de fines fibres semblables à des pailles, constituées de polymères artificiels tels le polysulfone, le polyéthylène ou le polypropylène, liées pour former un filtre. Les parois de la membrane possèdent des micropores qui absorbent les particules de substances impures.
Le charbon actif absorbe les résidus de chlore, l’odeur de chlore, l’odeur de moisi, les trihalométhanes, les produits chimiques agricoles et d’autres substances indésirables, tandis que la membrane en fibres creuses élimine la rouille de fer, les bactéries, la turbidité et autres.
Utilisation médicale des filtres à membrane en fibres creuses
Les filtres à membrane en fibres creuses sont également utilisés dans de nombreuses applications médicales.
Exemples d’applications courantes
- Rein artificiel (dialyseur)
- Les fibres creuses des reins artificiels utilisés à des fins d’hémodialyse présentent des pores d’un diamètre d’environ cinq nanomètres. Ce diamètre, inférieur à celui des globules rouges, blancs et de nombreuses protéines plasmatiques, permet de les retenir tout en laissant passer l’excès d’eau et les substances urémiques (déchets).
- Séparateur de plasma
- Des pores d’un diamètre d’environ 300 nanomètres permettent de séparer les composants des cellules sanguines, tels que les globules rouges et les plaquettes, des composants du plasma contenant les protéines.
- Séparateur des composants du plasma
- Les séparateurs des composants du plasma intègrent des fibres creuses présentant des pores d’un diamètre spécifiquement défini, tel que 10 nanomètres, 20 nanomètres ou 30 nanomètres.
Exemples d’observation et de mesure de fibres creuses au microscope numérique
Voici les derniers exemples d’observation et de mesure de fibres creuses au microscope numérique 4K Série VHX de KEYENCE.

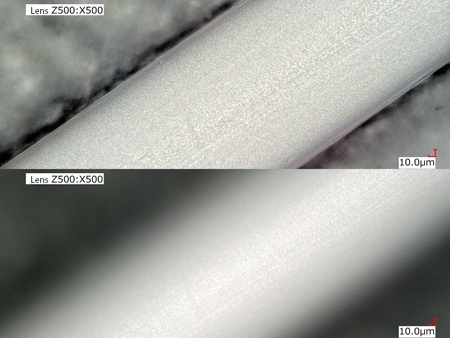

Haut : composition en profondeur Bas : image normale
La combinaison de la fonction HDR et de la composition en profondeur permet d’analyser les défauts sans recourir à un microscope électronique à balayage (SEM).

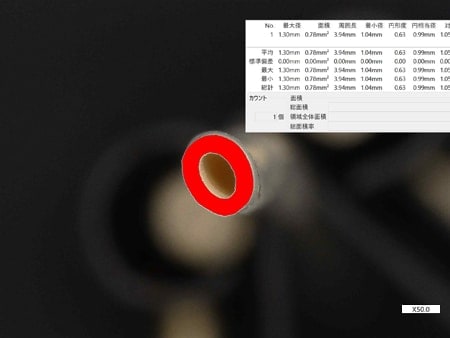

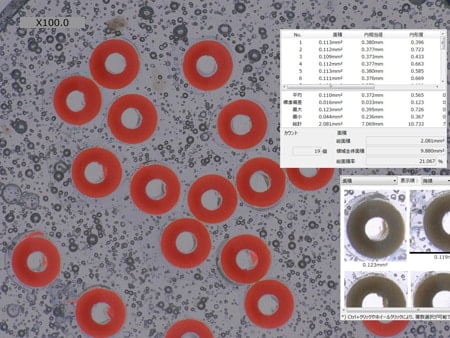

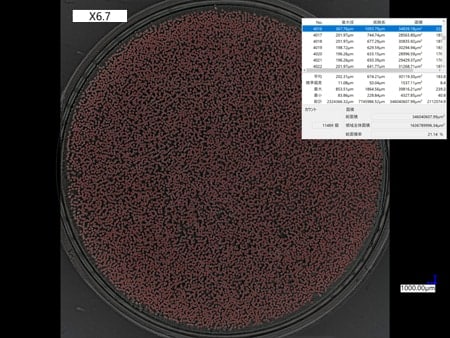

La fonction HDR permet de compter avec précision le nombre de fibres et d’évaluer les diamètres intérieur et extérieur.
