Observation et mesure de poudres au microscope numérique
Les matériaux granuleux englobent tous les agrégats de particules solides, y compris les poudres. En règle générale, les matériaux granuleux de plus d’1 mm de diamètre sont appelés grains et ceux inférieurs à 1 mm de diamètre sont appelés poudres. Leur forme et leur volume varient aléatoirement. De ce fait, les poudres sont des solides possédant les propriétés des liquides et des gaz. Cette section détaille les caractéristiques et propriétés des poudres et présente des exemples d’observation et de mesure au microscope numérique.
- Distribution granulométrique des poudres
- Fluidisation des poudres
- Fluidité des poudres
- Exemples d’observation et de mesure de poudres au microscope numérique
Distribution granulométrique des poudres
La distribution granulométrique désigne le degré de variation du diamètre des particules d’une poudre.

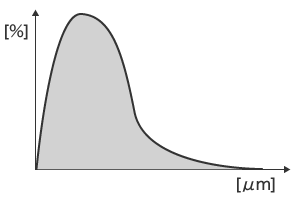

Elle s’exprime habituellement sous forme de graphique avec pour axe horizontal le diamètre des particules [μm] et pour axe vertical la fréquence [%].
Distribution granulométrique et exemples types de poudres

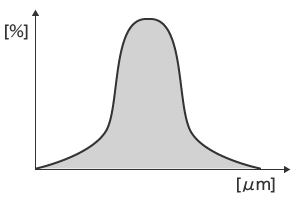

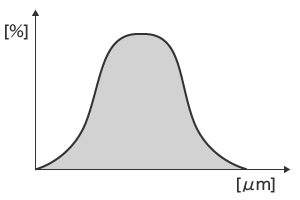

- Distribution normale
-
Exemple type : Poudre de charbon actif

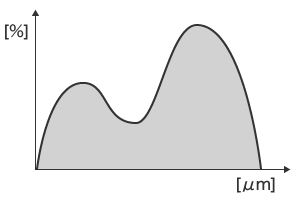

- Particules de grand diamètre et particules de petit diamètre (deux pics)
-
Exemple type : Poudres sujettes à l’agrégation
- Diamètre régulier
-
Exemple type : Encre

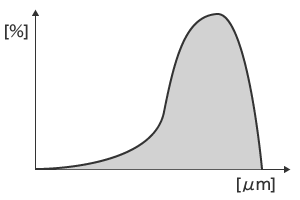

- Particules de grand diamètre
-
Exemple type : Sable, sucre, sel
- Particules de petit diamètre
-
Exemple type : Oxyde de titane, pigments, teintures
Fluidisation des poudres

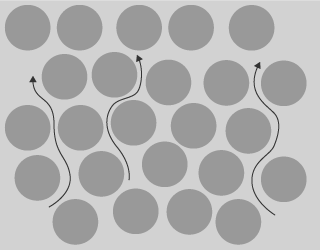

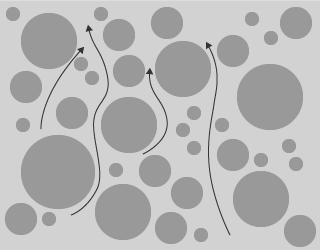

Les poudres affichant une distribution granulométrique normale ont une propension à retenir l’air, ce qui facilite leur fluidisation. À l’inverse, les poudres composées de particules de diamètre similaire sont difficiles à fluidiser car l’air passe entre les particules.
Fluidité des poudres

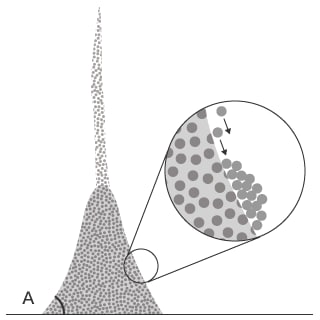

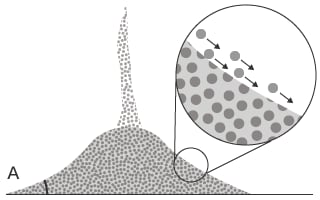

L’angle entre le plan horizontal et le plan incliné est appelé angle de repos. Plus la fluidité de la poudre est élevée, plus l’angle de repos est faible et inversement.
Les poudres à fluidité élevée sont souvent constituées de particules de grand diamètre, à l’instar du sable. Ces poudres se répandent sur le plan horizontal et s’effondrent lorsqu’elles sont amassées en un amas conique.

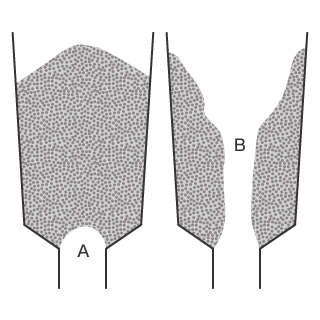

Les poudres à faible fluidité, telles que la farine, ne se répandent pas sur le plan horizontal, maintenant leur forme en amas conique. Ces poudres s’écoulent difficilement dans les trémies et les silos et peuvent former des ponts et des trous de rat.
- A : Pont
- B : Trou de rat
Exemples d’observation et de mesure de poudres au microscope numérique

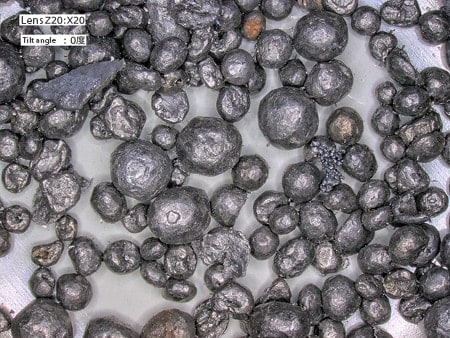

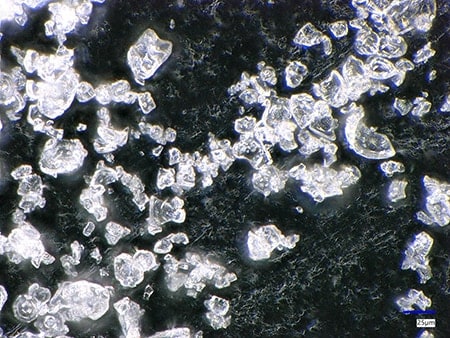

Voici les derniers exemples d’observation et de mesure de poudres au microscope numérique 4K Série VHX de KEYENCE.

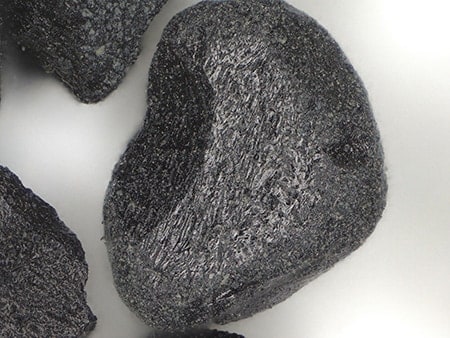

La fonction de composition en profondeur permet d’observer la surface de toutes les particules sur une image entièrement nette.

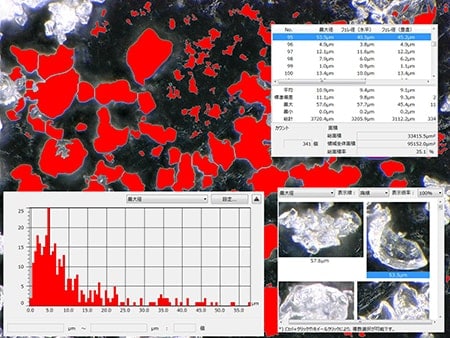

La fonction de mesure automatique de surface améliore l’efficacité de l’analyse.
