Capture d’image avec éclairage UV (lumière noire)
L'éclairage UV, également connu sous le nom de lumière noire, émet des rayons ultraviolets dont nous ne pouvons percevoir qu’une petite quantité.
Cette section présente des exemples de capture d'image et d’analyse effectuées par notre microscope numérique avec un éclairage UV.
- Éclairage UV et fluorescence
- Exemples de capture d'image par un microscope numérique avec un éclairage UV
Éclairage UV et fluorescence
Les lampes UV émettent des rayons ultraviolets et sont utilisées dans le cadre d’observations par fluorescence.
Le terme fluorescence renvoie à la propriété d'absorption de la lumière à une longueur d'onde particulière et d’émission de lumière à une longueur d’onde plus longue.
Exemples de capture d'image par un microscope numérique avec un éclairage UV
Les lampes UV sont parfois utilisées en intérieur pour réaliser des effets visuels, mais avec le microscope numérique 4K Série VHX de KEYENCE, elles s'avèrent utiles dans différents domaines tels que l’observation de matériaux fluorescents divers, la minéralogie, la médecine légale (police scientifique), la médecine et la biologie.
En général, les microscopes à fluorescence sont utilisés dans le cadre d’observations par fluorescence en médecine et en biologie. Cependant, les éclairages UV peuvent offrir des applications industrielles.

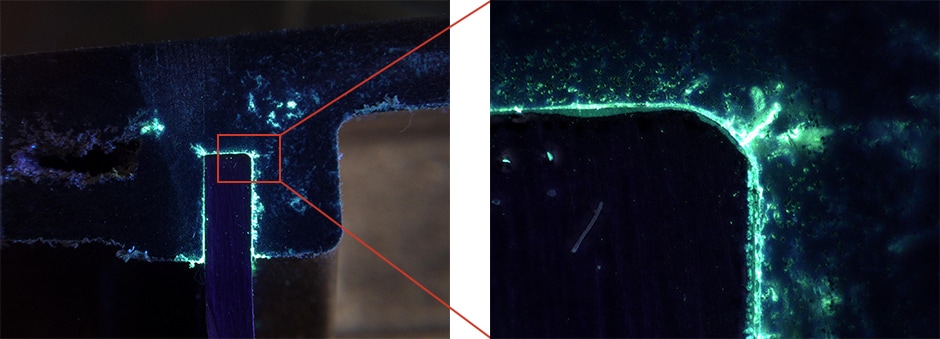

Essai par ressuage (PT)
Dans les secteurs aéronautique et automobile, des agents pénétrants fluorescents sont utilisés pour observer des rayures et des criques microscopiques, invisibles à l'œil nu.
De la peinture fluorescente est appliquée sur la cible, qui est ensuite nettoyée. Des restes de substance fluorescente persistent alors dans les rayures et les fissures. Sous éclairage UV, cette substance émet une lumière fluorescente visible à l'œil nu et par des caméras. La Série VHX peut être utilisée pour la capture d’images de rayures microscopiques sous fort grossissement.
- Gauche : 20×
- Droite : 200×

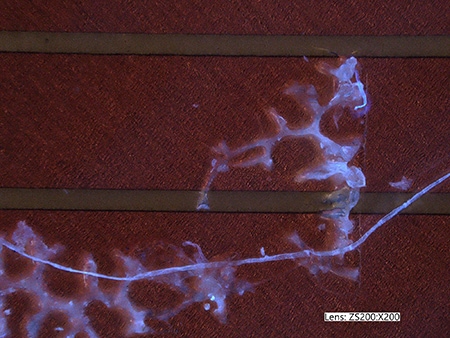

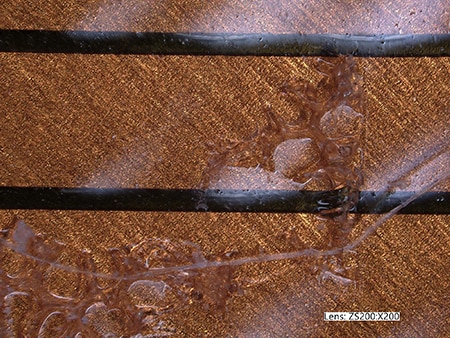

Détection de la quantité de flux de soudure restant sur des circuits imprimés électroniques et détection de corps étrangers
Compte tenu des propriétés fluorescentes du flux de soudure, la lumière noire peut être utilisée afin de détecter le flux restant sur des circuits imprimés électroniques. Particulièrement utile pour contrôler des composants électroniques, elle permet également de détecter facilement la poussière et les corps étrangers, provoquant des courts-circuits.
Détection de minéraux, de gemmes, etc.
L’éclairage UV est utilisé pour l’identification de gemmes et de minéraux spécifiques en raison du phénomène de fluorescence qui se produit sur certains composants.
Détection de poussière, de salissures, etc.
Sous la lumière noire, la poussière présente une fluorescence en blanc. Dans la police scientifique, ce phénomène est utilisé pour l’identification de fibres accrochées à des objets. Par ailleurs, l’urine humaine, de chien et de chat réagissent à la lumière noire. Un tel éclairage est donc utilisé pour déterminer si des zones ont été minutieusement nettoyées.
Observation in vivo (drosophile)
En biologie, cet éclairage rend possible une observation in vivo car ses rayons pénètrent l’organisme vivant.
