Hidraulikaalkatrészek vizsgálata és mérése digitális mikroszkóppal
Hidraulikaalkatrészeket olyan berendezésekben hasznának, amelyben kis erőt nagy erővé kell átalakítani; ilyenek például az építőiparban használt gépek, a markológépeket is ideértve, valamint a gépkocsik fékje. A hidraulikaalkatrészek nagy erősűrűséggel rendelkeznek, aminek köszönhetően az eszközök kisebbek és könnyebbek lehetnek. Ez a rész a hidraulikaalkatrészek digitális mikroszkóppal történő vizsgálatára és mérésére mutat be példákat.
- A hidraulikus mechanizmus elve
- A hidraulikus mechanizmus előnyei és hátrányai
- Tipikus hidraulikaalkatrészek
- Példák hidraulikaalkatrészek vizsgálatára és mérésére digitális mikroszkóppal
A hidraulikus mechanizmus elve

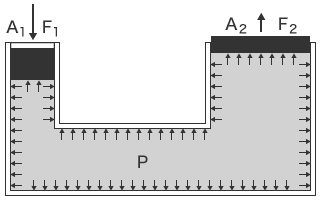

Ha zárt edényben nyugalomban lévő folyadék (olaj) egy részére nyomást gyakorlunk, akkor ez a nyomás egyenletesen és függőlegesen fog eloszlani a folyadékkal érintkező összes felületen, függetlenül az edény alakjától. Ezt a jelenséget Pascal törvényének nevezzük. A hidraulikus rendszerek olajat hasznának arra, hogy ezen elv alapján megnöveljék az erőhatást.
- A1: A1 keresztmetszet területe
- F1: F1 erő
- A2: A2 keresztmetszet területe
- F2: F2 erő
- P: Nyomás
A hidraulikus mechanizmus előnyei és hátrányai
A hidraulikus mechanizmusnak jelentős előnyei, de ugyanakkor bizonyos egyedi hátrányai is vannak.
- A hidraulikus mechanizmus előnyei
-
- Nagy erő vihető át pontosan, nagy sebességgel.
- Nagy az erősűrűsége, aminek köszönhetően az eszközök kisebbek és könnyebbek lehetnek.
- A nyomásszabályozó szelepek magas szintű biztonságot biztosítanak.
- Hosszú élettartam az olajjal történő kenésnek köszönhetően.
- A hidraulikus mechanizmus hátrányai
-
- Fogékony az olaj által okozott szennyeződésre.
- Az olaj begyulladhat. (A gyulladáspont 200–250°C.)
- Az olaj szivároghat.

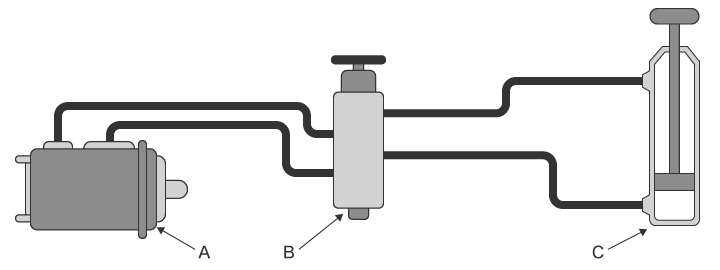

Tipikus hidraulikaalkatrészek
- A: Hidraulikaszivattyú
- B: Szabályozószelep
- C: Hidraulikaműködtető
- Hidraulikaszivattyú
- A hidraulikaszivattyúk villany- vagy belső égésű motort használnak erőforrásul arra, hogy nyomást gyakoroljanak a hidraulikaolajra.
- Szabályozószelep
- A szabályozószelepek a hidraulikaolaj nyomását, áramlási sebességét és áramlási irányát szabályozzák. Ezeket a szelepeket funkciójuknak megfelelően nyomásszabályozó szelepeknek, áramlásisebesség-szabályozó szelepeknek, illetve áramlásiirány-szabályozó szelepeknek nevezzük.
- Hidraulikaműködtető
- A hidraulikaműködtetők a folyadék erejét mechanikus erővé alakítják át. A hidraulikaműködtetők közé tartoznak a folyadék erejét lineáris mozgássá átalakító hidraulikahengerek, a folyadék erejét forgó mozgássá átalakító hidraulikamotorok, és a folyadék erejét oszcilláló mozgássá átalakító oszcilláló működtetők.
Példák hidraulikaalkatrészek vizsgálatára és mérésére digitális mikroszkóppal
Az alábbiakban felsoroljuk a legújabb példákat a hidraulikaalkatrészek vizsgálatára és mérésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.

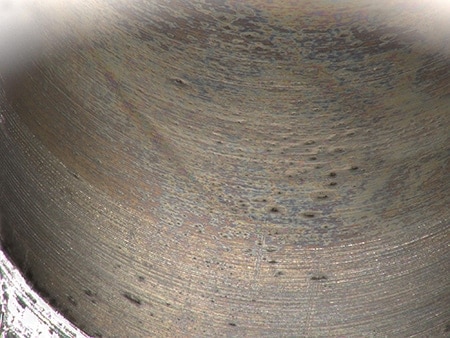

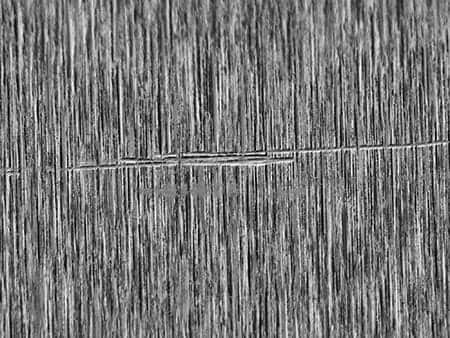

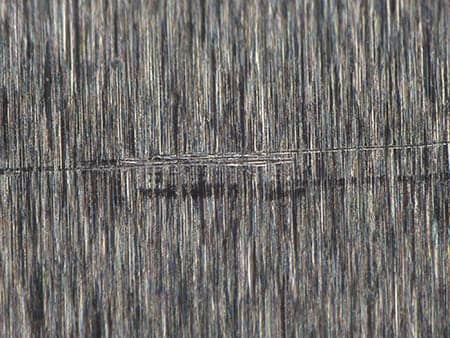

Ha döntött vizsgálat esetén mélységkompozíciót használunk, akkor lehetőség nyílik a belső falak roncsolásmentes vizsgálatára.

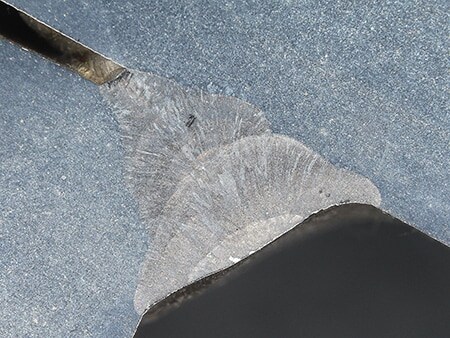

4K-s felbontással egyértelműen láthatók a hegesztés határvonalai.

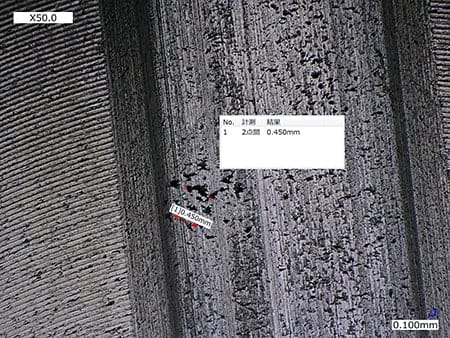

A 2D-s mérés funkcióval meghatározható a hibák mérete.

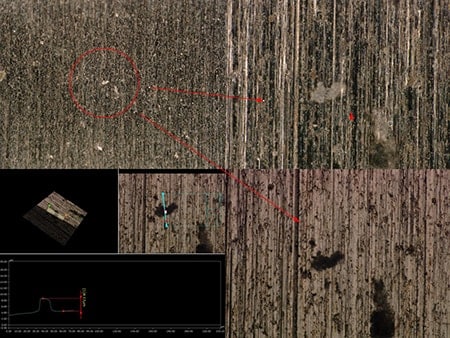

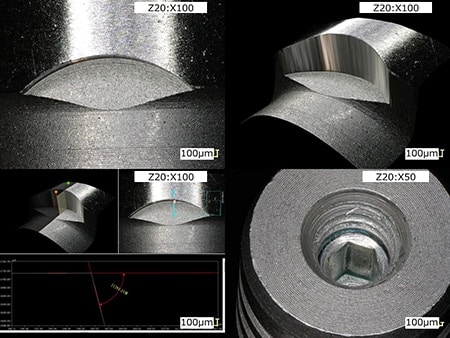

A profilokat roncsolás után szokták mérni, de most roncsolásmentesen is mérhetők.

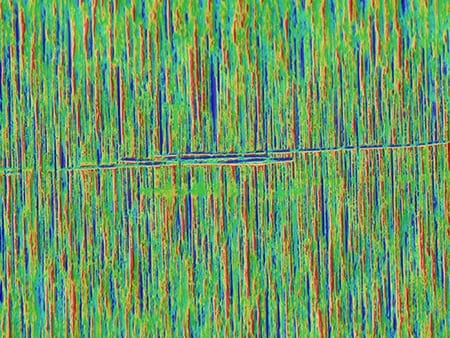

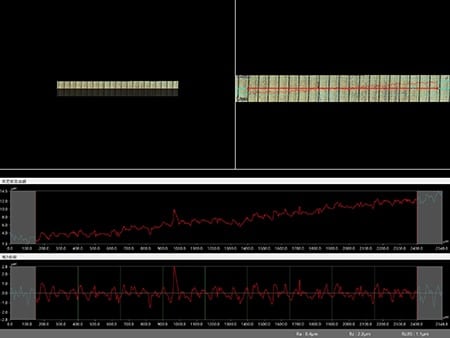

Az érdességre vonatkozó adatok már adatbázisban gyűjthetők.
