Polírozási folyamat megfigyelése és ellenőrzése digitális mikroszkóppal

Polírozáskor fokozatosan csökkentik a csiszolóanyag szemcseméretét, hogy sima felületet kapjanak. A csiszolást követően ezt alkalmazzák utómunkálatként. A felületeket tükörfényesre lehet polírozni, ami csökkenti a diffúz reflexiót. Ebben a fejezetben áttekintést adunk a polírozási folyamatról, valamint példákat hozunk annak megfigyelésére és ellenőrzésére digitális mikroszkóppal.

Mit nevezünk polírozásnak?
Polírozás típusai
Tipikus csiszolóanyagok
Példák a polírozási folyamat megfigyelésére és ellenőrzésére digitális mikroszkóppal

Mit nevezünk polírozásnak?

Egy módszer, melynek során csiszolóanyagokkal fokozatosan eltávolítják az anyagot, ami sima felületet eredményez.
Arra használják, hogy a felületeket tükörfényessé vagy simává tegyék, ami javítja a termékek külső megjelenését és csúszósabbá teszi őket.

Csiszoló- és köszörűfejek szótára

Szemcseméret

A szemcseméret a csiszolóanyag méretét jelöli. Egy számmal fejezik ki, és általában minél nagyobb ez a szám, annál kisebb a szemcse.

Kötéserősség

A köszörűfej keménységét jelöli betűvel. Minél közelebb van ez a betű az ábécé kezdetéhez, annál kisebb a keménység. Minél közelebb van ez a betű az ábécé végéhez, annál nagyobb a keménység. Szokás szerint kemény céltárgyhoz puha köszörűfejet kell használni és fordítva.

Szerkezet

A szemcseméretet jelöli a szerkezet térfogatának százalékaként.

Szerkezeti szám	0	1	2	3	4	5	6	7	8
Szemcsék százaléka (%)	62	60	58	56	54	52	50	48	46

Kötőanyag (kötés)

A csiszolóanyag szemcséit egymással összetartó anyagot kötőanyagnak (kötés) nevezzük. Két tipikus kötőanyag a következő.
Gyantás (B): Lehetővé teszi a nagysebességű forgást, és durva csiszoláshoz használják.
Kerámiakötésű (V): Csiszolás és polírozás utómunkálataihoz használják.

Polírozás típusai

Alább bemutatjuk a polírozás reprezentatív típusait és azok jellemzőit.

Csiszolófejes polírozás

Ennél a polírozási módszernél a termék hozzáér egy nagy sebességgel forgó csiszolófejhez.

Fényesítés

Ennél a polírozási módszernél a csiszolóanyagot egy darab puha textilre vagy filcre viszik fel, ami forog. Ez a polírozási folyamat utolsó lépése, és arra használják, hogy a polírozott felület tükörfényes legyen.

Lelapolás

Ennél a polírozási módszernél a terméket egy kör alakú, sík felületű tányéron rögzítik, ami forog, miközben nyomást gyakorolnak rá. A csiszolóanyag típusától függően nedves és száraz módszereket is használnak.

Nedves: Csiszolóanyagot adagolnak, és a megmunkálás kis nyomáson történik. Mivel nagymértékű megmunkálást végeznek, a felület matt lesz.
Száraz: A csiszolóanyagot bedörzsölik a tányér egyenetlen felületébe, és a megmunkálás nagy nyomáson történik. Mivel kis mértékű megmunkálást végeznek, a felület tükörfényes lesz.

Forgódobos polírozó

Ennél a polírozási módszernél a csiszolóanyagot és terméket egy hordó alakú tartályba helyezik, amit aztán forgatnak. Bár ez a módszer alkalmas tömegtermelésre, a polírozás durvább, mint fényezésnél vagy lelapolásnál. Ezt a módszert gyakran alkalmazzák sorják eltávolítására a termékekről.

Elektrolitikus polírozás

Ennél a polírozási módszernél az elektromos áramot keresztülvezetik a terméken, hogy a felületét simává tegyék. Bár a módszer drága, kis méretű vagy keskeny alkatrészek polírozását is lehetővé teszi, amelyeket másképp nehéz lenne polírozni.

Tipikus csiszolóanyagok

Különféle típusú csiszolóanyagok állnak rendelkezésre. A csiszolóanyagok tipikus anyagai és a velük megmunkálható anyagok a következők.

Alumínium-oxid: A korundként ismert csiszolóanyag nagyon olcsó, ezért széles körben alkalmazzák, mint a szilícium-karbidot.
Megmunkálható anyagok: vas, fémek
Karbidok: A szilícium-karbid a leginkább ismert csiszolóanyag, ami olcsó és széles körben használják.
Megmunkálható anyagok: nem vastartalmú fémek (réz és alumínium), nemfémek
Cirkónium: Bár nem olyan kemény, mint a gyémántok, ez a csiszolóanyag is használható nehezen megmunkálható anyagok polírozására.
Megmunkálható anyagok: nehezen megmunkálható anyagok
CBN: A köbös bór-nitrid angol nevének (Cubic Boron Nitride) rövidítése. Ez a csiszolóanyag csak a gyémántoktól marad el keménységben, viszont drágább azoknál. Mivel ellenáll a magas hőmérsékletnek, hosszú a hasznos élettartama.
Megmunkálható anyagok: karbid ötvözetek
Gyémánt: Mivel nem hőálló, ez a csiszolóanyag olyan anyagok polírozására használható, mint az üveg és a szilícium, amelyek nagyon kemények, és még magas hőmérsékleten is kevéssé reakcióképesek.
Megmunkálható anyagok: üveg, szilikon

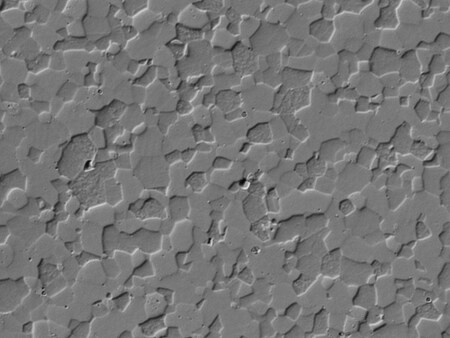

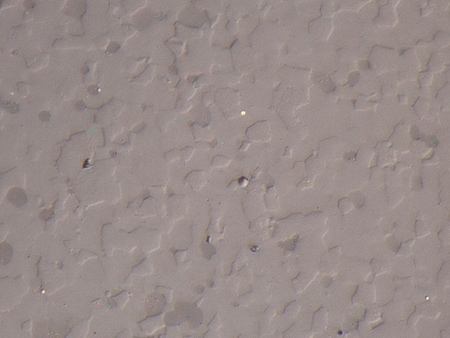

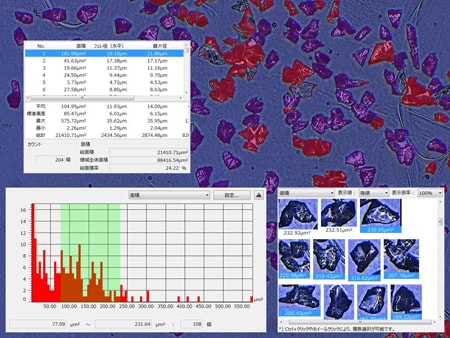

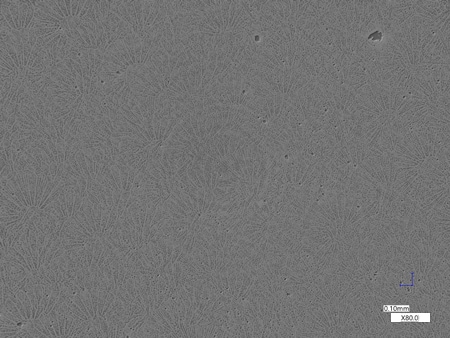

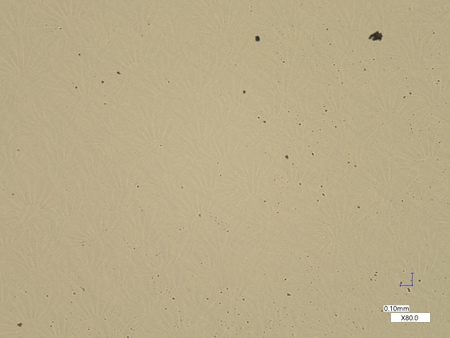

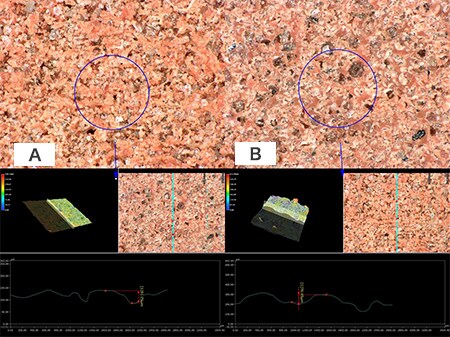

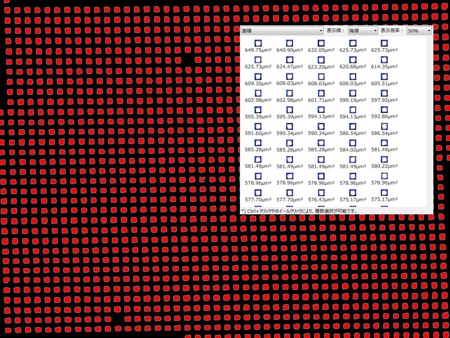

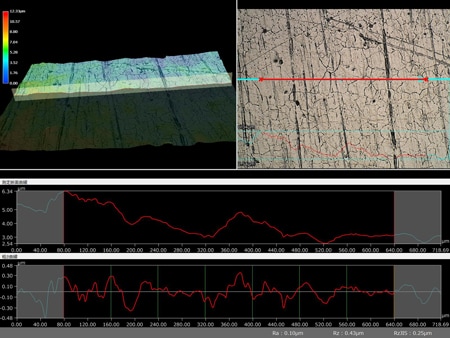

Példák a polírozási folyamat megfigyelésére és ellenőrzésére digitális mikroszkóppal

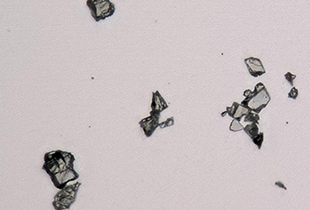

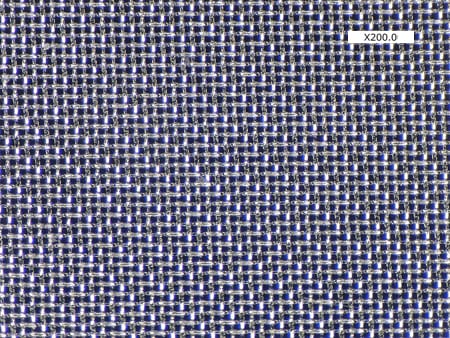

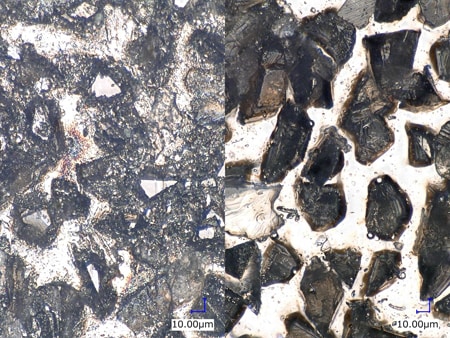

Ebben a fejezetben bemutatjuk a legújabb példákat a polírozási folyamat megfigyelésére és ellenőrzésére a KEYENCE VHX sorozat 4K-s digitális mikroszkópjával.
