Textúrált felületek vizsgálata és mérése digitális mikroszkóppal
A felület textúrálása olyan folyamat, amelynek során a fém- és műanyagfelületeken textúra keletkezik. A textúrálás nem csupán felső kategóriás megjelenést biztosít a termékeknek, hanem olyan funkciókkal is bővíti tulajdonságaik körét, mint a tükrözés vagy a csúszás megakadályozása. Ez a rész a textúrált felületek digitális mikroszkóppal történő vizsgálatára és mérésére mutat be példákat.
- Mi a textúra?
- A textúrálás osztályozása és célja
- A textúrálás típusai
- Példák textúrált felületek vizsgálatára és mérésére digitális mikroszkóppal
Mi a textúra?
A textúra fém- vagy műanyag felületen kialakított redőzött mintázat. A textúrálással különféle megjelenés érhető el, például fatextúra, bőrtextúra, matt textúra, geometriai mintázat, valamint különféle egyszerű, szabálytalan felületi mintázat.
A textúrálás osztályozása és célja
Szebb kialakítás
- Felső kategóriás megjelenést kölcsönöz.
- Kevésbé észrevehetők az öntési hibák, például a bemélyedések és a folyási vonalak.
- Kevésbé észrevehetők a szennyeződések és a hibák.
A funkcionalitás javítása
- Szórja a fényt, megakadályozva a csillogást.
- Csúszásgátlást biztosít.
- Megakadályozza a közvetlen kapcsolatot.
- Javítja a nedvességmegtartó és a vízlepergető képességet.
A textúrálás típusai
A fémfelületeket vagy közvetlenül textúrálják, vagy a fémöntvényeket textúrálják, és ezeket a textúrákat viszik át a termékekre. Az alábbiakban felsoroljuk a leggyakoribb módszereket.
- Maratás
- A felület egyenetlenségeit úgy alakítják ki, hogy letakarják a kezelni nem kívánt részeit, majd maratószert visznek fel a kezelendő részekre. Ezt a módszert jellemzően bőrtextúrák kialakítására használják.
- Homokfúvás
- Finom csiszolóanyagot fújnak a fém öntőforma mélyedéseibe, hogy így alakítsanak ki szabálytalanságokat a felületen. A felületi szabálytalanságok méretét a csiszolóanyag szemcseméretének és a fújás erősségének változtatásával szabályozzák. Ezt a módszert jellemzően matt textúrák kialakítására használják.
- Marás
- A fém öntőformákat kisméretű marófejekkel munkálják meg, hogy így alakítsanak ki szabálytalanságokat a felületen.
- Lézeres megmunkálás
- A fém öntőformákba lézerrel vésnek mintázatot, hogy így alakítsanak ki szabálytalanságokat a felületen. Így összetett geometriai mintázatok alakíthatók ki.
Példák textúrált felületek vizsgálatára és mérésére digitális mikroszkóppal
Az alábbiakban felsoroljuk a legújabb példákat a textúrált felületek vizsgálatára és mérésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.

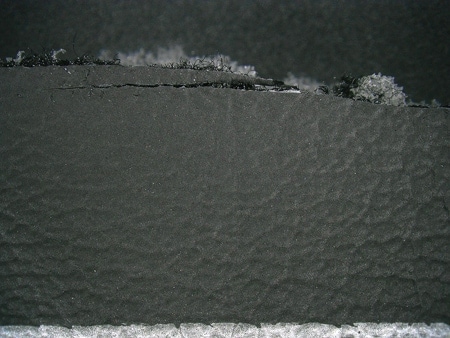

Normál kép

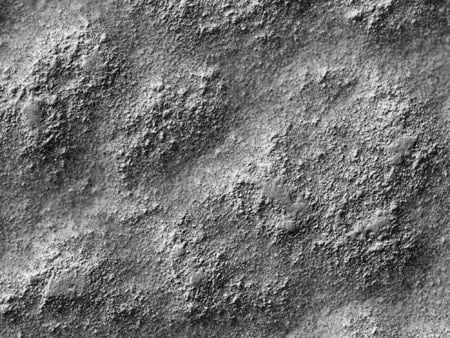

Optikai árnyékhatás üzemmódban készült kép
Az optikai árnyékhatás üzemmód a szabálytalanságok megjelenítésére használható.

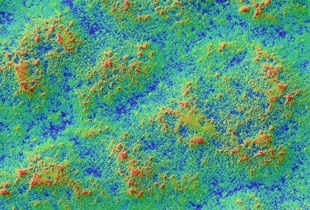

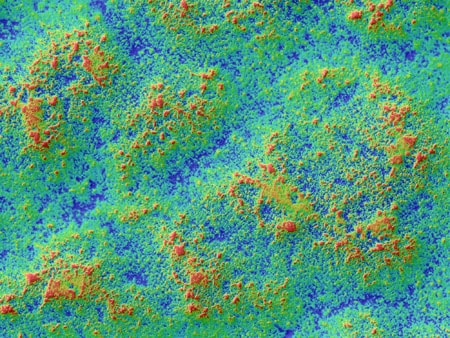

Színtérképes kép
A színtérképes képeken a magasságkülönbségek különböző színekkel jeleníthetők meg.

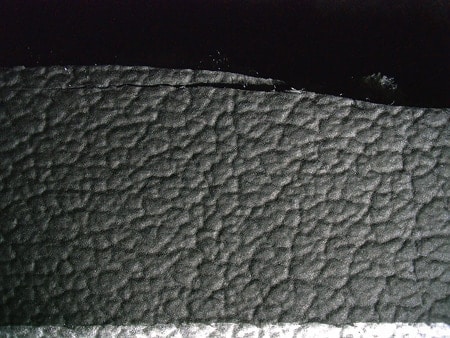

Gépkocsi-üléshuzat textúrájának vizsgálata
ZS-20, 20×, gyűrűs megvilágítás + többszörös megvilágítás

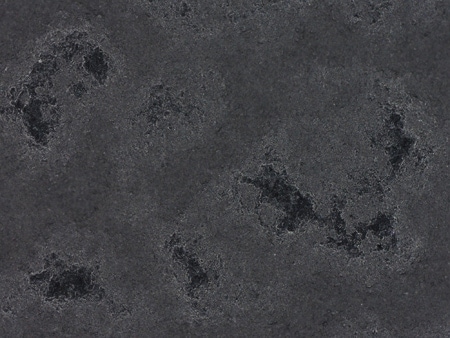

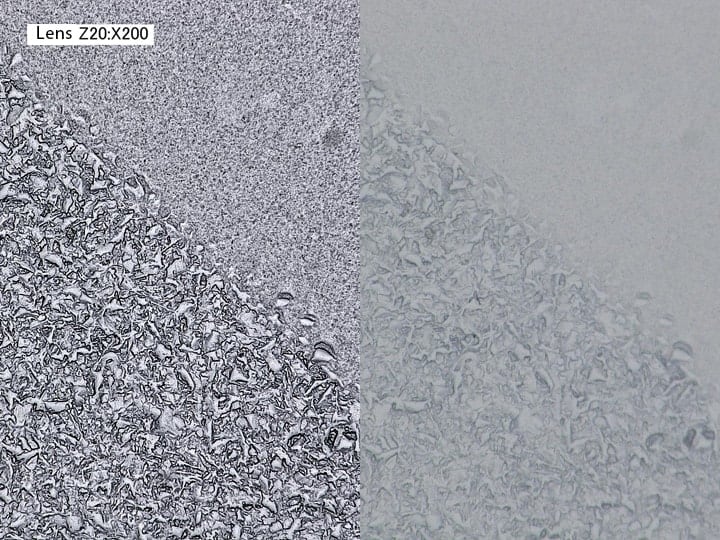

Műszerfal textúrájának (fehér) vizsgálata
VH-Z20, 200×, gyűrűs megvilágítás + HDR
A HDR funkció és a mélységkompozíció segítségével még a fehér textúrák is jól látszanak.

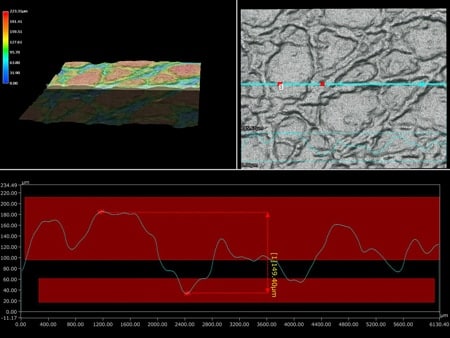

Textúrált felület 3D-s profilmérése
VH-Z20, 200×, gyűrűs megvilágítás

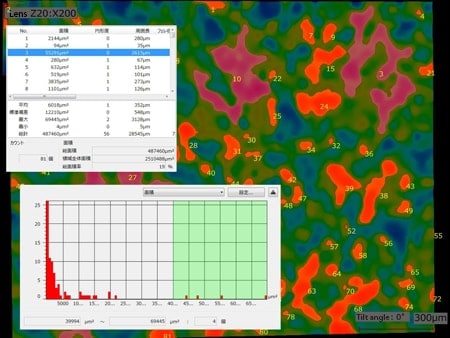

Textúrált felület automatikus területmérése 3D-s kép segítségével
VH-Z20, 200×, gyűrűs megvilágítás
