Az elektromos vezeték az elektromos energiát és jeleket továbbító, fémből készült vezetékek megnevezésére használt általános kifejezés. Az elektromos vezetékek a javasolt felhasználási területük szerint tápvezetékekre és kommunikációs vezetékekre oszthatók. Ez a rész áttekinti az elektromos vezetékeket, és példákat ad digitális mikroszkóppal történő vizsgálatukra és mérésükre.

Az elektromos vezetékek és kábelek közötti különbségek

Az elektromos vezeték az elektromos áramot vezető, fémből készült vezetékek megnevezésére használt általános kifejezés. A szerkezeti különbségek alapján egyes vezetékeket kábelnek nevezünk.

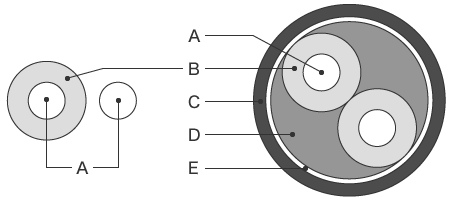

Elektromos vezeték (szigetelt vezeték)
Az elektromos vezeték olyan vezető (ez továbbítja az elektromos áramot), amelyet szigeteléssel vonnak be (ez nem továbbítja az áramot).
Kábel
A kábel elektromos vezetékek hüvellyel borított kötege.
  1. A: Vezető
  2. B: Szigetelés
  3. C: Hüvely
  4. D: Kitöltőanyag
  5. E: Kötőszalag

Vezető anyagok és jellemzőik

Az elektromos vezetékekben és kábelekben használt csaknem összes vezető rézből vagy alumíniumból készül.
Ha csak a vezetőképességet tekintjük, akkor az ezüst és az arany is megfelelő anyag lenne. Ezeket az anyagokat azonban ritkán használják, mert drágák.

Vezető anyagok, vezetőképességük és fajlagos ellenállásuk
Anyag Vezetőképesség (% az IACS (International Annealed Copper Standard) szabvány szerint) Fajlagos ellenállás (10–6 Ωm)
Ag (ezüst) 106,4 0,0162
Cu (réz) 100 0,0172
Au (arany) 71,8 0,024
Al (alumínium) 61,7 0,0275

A réz és az alumínium jellemzői

Az elektromos vezetékekben és kábelekben használt réz és alumínium az alábbi jellemzőkkel rendelkezik.

Réz
  • Nagyon jó vezetőképességének köszönhetően a réz könnyen vezeti az elektromos áramot.
  • A réz alapvetően nem oxidálódik száraz, szobahőmérsékletű levegőn.
  • Az általában használt kábelekben vezetőként rendszerint rezet használnak.
Alumínium
  • Az alumínium sűrűsége kisebb, mint a rézé, súlya a réz súlyának harmada. Ez a könnyű anyag jól használható a nagy távolságokat átívelő alkalmazási területeken, például elektromos távvezetékekhez.
  • Az alumínium oxidálódásakor a felületén alumínium-oxid réteg alakul ki, amely ellenáll a korróziónak.
  • Az alumínium olcsó, ára a réz árának körülbelül harmada–fele.

Az elektromos vezetékek keresztmetszetének területére vonatkozó japán és USA-beli szabályozások közötti eltérések

Japánban az elektromos vezetékek (normál vezetékek) keresztmetszetének területét a japán ipari szabványok (JIS) szabályozzák. A mértékegység az SQ, amely a keresztmetszet területének angol nyelvű mértékegységéből, a négyzetmilliméterből (square millimetre) származik. Az Amerikai Egyesült Államokban az UL-szabványok az amerikai vezetékméretet (AWG – American wire gauge)használják. Az AWG (UL) és az SQ (JIS) átváltását az alábbi táblázat mutatja.

Az AWG (UL) és az SQ (JIS) átváltási táblázata
Vezetékméret (UL-szabványok) Külső átmérő (mm) Keresztmetszet területe (mm2) Megfelelő SQ-méret (JIS)
AWG 4/0 11,68 mm 107,2 mm2 100 SQ
AWG 3/0 10,40 mm 85,03 mm2 80 SQ
AWG 2/0 9,266 mm 67,42 mm2 60 SQ
AWG 1/0 8,254 mm 53,49 mm2 60 SQ
AWG 1 7,348 mm 42,41 mm2 38 SQ
AWG 2 6,543 mm 33,63 mm2 38 SQ
AWG 4 5,189 mm 21,15 mm2 22 SQ
AWG 6 4,115 mm 13,30 mm2 14 SQ
AWG 8 3,264 mm 8,37 mm2 8 SQ
AWG 10 2,588 mm 5,26 mm2 5,5 SQ
AWG 12 2,052 mm 3,31 mm2 3,5 SQ
AWG 14 1,628 mm 2,08 mm2 2 SQ
AWG 16 1,290 mm 1,31 mm2 1,25 SQ
AWG 18 1,024 mm 0,823 mm2 0,75 SQ
AWG 20 0,8128 mm 0,519 mm2 0,5 SQ
AWG 22 0,6426 mm 0,324 mm2 0,3 SQ
AWG 24 0,5105 mm 0,205 mm2 0,2 SQ
AWG 26 0,4039 mm 0,128 mm2 0,12 SQ
AWG 28 0,3200 mm 0,0804 mm2 0,08 SQ
AWG 30 0,2540 mm 0,0507 mm2 0,05 SQ

Az elektromos vezetékek keresztmetszetének területe és a megengedett áramerősség

Minél nagyobb egy elektromos vezeték keresztmetszetének területe, annál nagyobb a megengedett áramerősség.
Az alábbi táblázat a tipikus rézvezetékek megengedett áramerősségét mutatja.

Egyeres vezeték megengedett áramerőssége
Átmérő (mm) Megengedett áramerősség (A)
1 mm 16
1,2 mm 19
1,6 mm 27
2 mm 35
2,6 mm 48
3,2 mm 62
4 mm 81
5 mm 107
Sodrott vezeték megengedett áramerőssége
Keresztmetszet területe (mm2) Megengedett áramerősség (A)
0,9 17
1,25 19
2 27
3,5 37
5,5 49
8 61
14 88
30 139
50 190
100 298
200 469
400 745
600 930
800 1080
1000 1260

Példák elektromos vezetékek vizsgálatára és mérésére digitális mikroszkóppal

Az alábbiakban felsoroljuk a legújabb példákat az elektromos vezetékek vizsgálatára és mérésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.

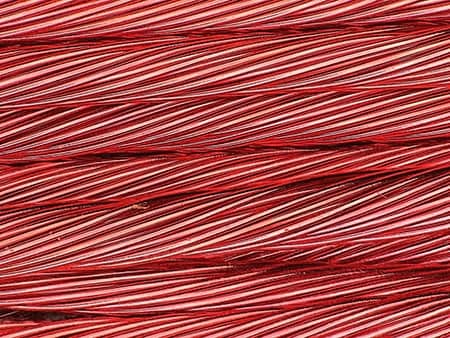

Elektromos vezetékek felületének vizsgálata
VH-Z20, 100×, gyűrűs megvilágítás + diffúz tartozék
A diffúz tartozék lehetőséget ad a becsillogásmentes vizsgálatra.

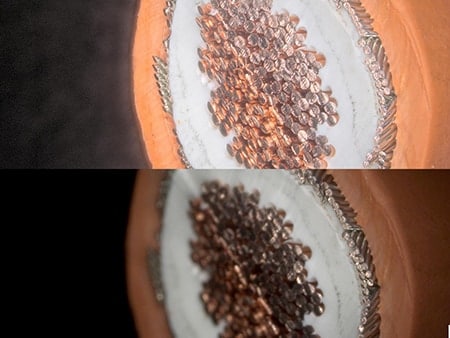

Kábel keresztmetszetének mélységkompozíciója
VH-Z20, 30×, gyűrűs megvilágítás + HDR
Alsó: Normál kép, Felső: Mélységkompozíció + HDR funkcióval készült kép
A HDR funkció lehetővé teszi a kábelek keresztmetszetének részletes vizsgálatát.

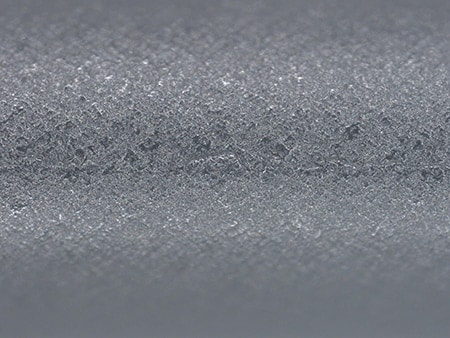

Elektromos vezeték felületén lévő repedések vizsgálata
VHX-E100, 100×, gyűrűs megvilágítás
Normál kép
VHX-E100, 100×, gyűrűs megvilágítással

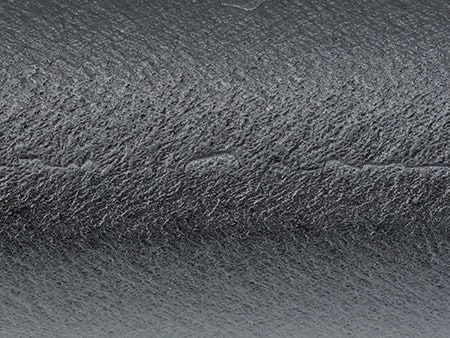

Optikai árnyékhatás üzemmódban készült kép
Az optikai árnyékhatás üzemmóddal megjeleníthetők a finom felületi repedések.
Lecsupaszított rézvezeték vizsgálata
VHX-E500, 2000×, koaxiális megvilágítás

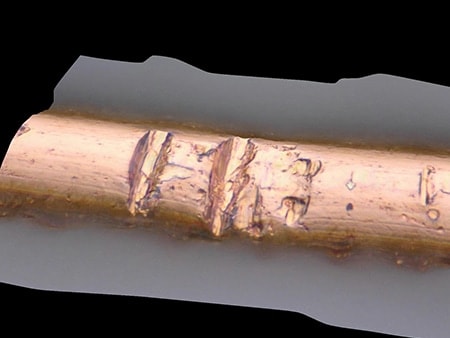

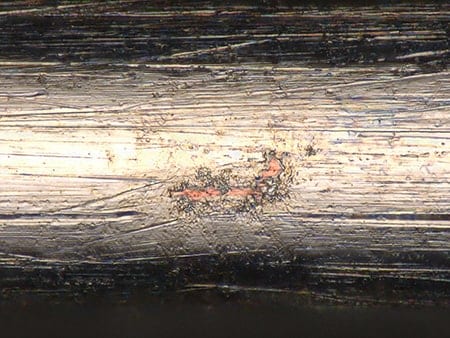

Elektromos vezeték hibáinak vizsgálata
VH-Z500, 3000×, koaxiális megvilágítás
A 3D-s mélységkompozíció funkció lehetővé teszi a hibák alakjának pontos megállapítását.

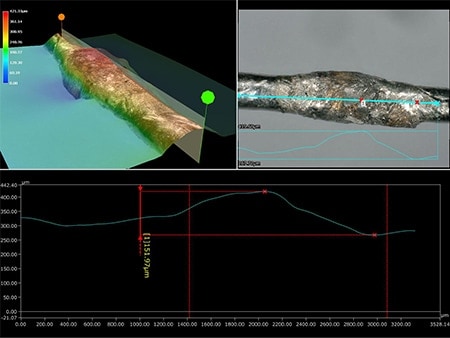

Elektronikus vezeték forrasztott részeinek profilmérése
ZS-20, 100×, gyűrűs megvilágítás
A 3D-s mérési funkcióval meghatározható a felületből kiemelkedő forrasztófém mennyisége, és ennek alapján pontosan eldönthető, hogy a forrasztás megfelelő-e.

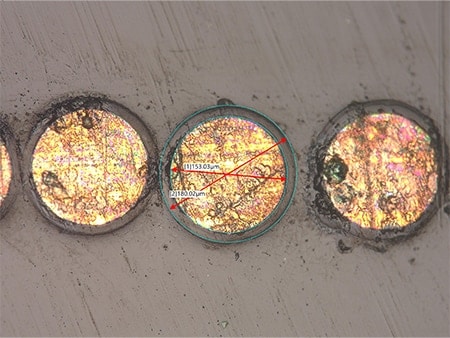

Réz elektromos vezetékek hüvelyének vastagságmérése
VHX-E500, 500×, koaxiális megvilágítás

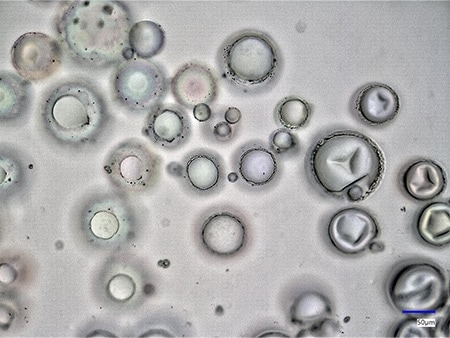

Légbuborérok számának meghatározása elektromos vezeték hüvelyében
VH-Z500, 500×, koaxiális megvilágítás, mérés előtt
VH-Z500, 500×, koaxiális megvilágítás

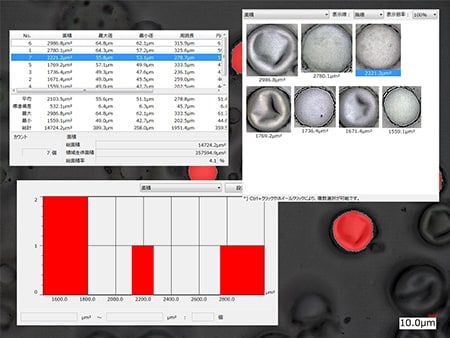

Az automatikus területmérés képe
Az automatikus területmérő funkcióval pontosan megmérhető minden egyes légbuborék területe.

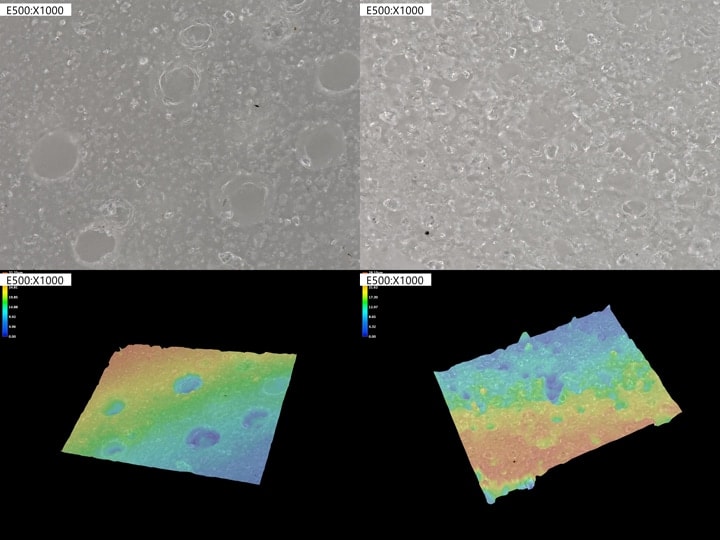

Elektromosvezeték-hüvely felületének vizsgálata
VHX-E500, 1000×, gyűrűs megvilágítás
A 3D-s mélységkompozíció funkcióval megjeleníthetők az anyagokbeli és a gyártási körülményekbeli eltérésekből adódó felületi eltérések.
