Optikai szálak megfigyelése digitális mikroszkóp használatával
Az optikai szálak kvarcüvegből és műanyagból készülnek, és főként az internetes kommunikációban használják őket. Ebben a fejezetben áttekintést adunk az optikai szálakról, valamint példákat hozunk azok megfigyelésére és ellenőrzésére digitális mikroszkóppal.
- Optikai szálak és az optikai kábelek felépítése
- Az optikai szálak használatának előnyei
- Multimódusú és egymódusú szálak
- Példák az optikai szálak felületi hibáinak megfigyelésére digitális mikroszkóp használatával
Optikai szálak és az optikai kábelek felépítése

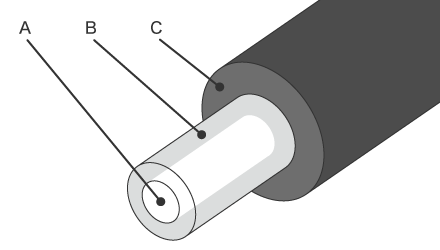

- Optikai szál magja
-
A szál közepében futó mag továbbítja a fényt. A köpeny kisebb optikai törésmutatóval rendelkező anyagréteg, ami körülveszi a magot.
- A: Mag
- B: Köpeny
- C. Külső burkolat
- Optikai kábel
-
A központi elem a kábel közepén csökkenti a feszültséget beszereléskor.
- A: Optikai szál magja
- B: Erősítő réteg
- C: Központi elem
- D. Külső burkolat
Az optikai szálak használatának előnyei
- Gyorsabb és nagyobb kapacitású (1000 Mbps) kommunikáció, mint az ADSL-nél (50 Mbps), amely hagyományos telefonvonalakat használ
- Lehetővé teszi a kommunikációt nagy távolságokra az átviteli veszteségek minimalizálásával
- Nem elektromos kommunikáció, ezért nem befolyásolja az elektromágneses zaj
- Könnyű és kompakt, egy szál esetén a külső burkolattal együtt a külső átmérője 0,25 mm
- A szál nyersanyaga, a kvarc hosszabb hasznos élettartamú és kevésbé erőforrásigényes, mint a réz
- Robbanásbiztos, nem áll fenn a rövidzárlatos balesetek veszélye
Multimódusú és egymódusú szálak
Kétféle optikai szál létezik: multimódusú és egymódusú.
Az egymódusú szálak magártmérője körülbelül 10 mikrométer, és egy fényimpulzusra korlátozottak. A multimódusú szálak magártmérője nagyobb, körülbelül 50 mikrométer, és több fényimpulzust képesek továbbítani különböző visszaverődési szöggel.

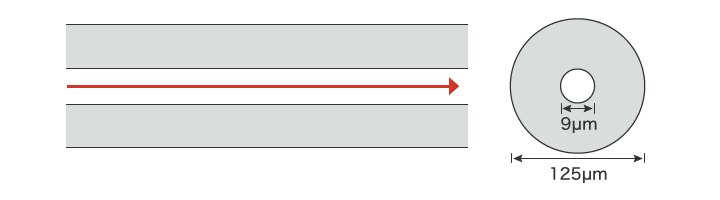

- Egymódusú szál
-
Közép- és hosszú távú átvitelre ideális néhány kilométeres vagy nagyobb távolságban. Ezt a típust használják városok közötti, városon belüli és nemzetközi tengeralatti kommunikációra.
Magátmérő: 9 μm
Köpeny átmérője: 125 μm
- Multimódusú szál
-
Rövid távú átvitelre ideális néhány métertől néhány száz méterig. Ezt a típust használják épületeken belüli és készülékek közötti bekötésekhez.
Magátmérő: 50 μm vagy 62,5 μm
Köpeny átmérője: 125 μm

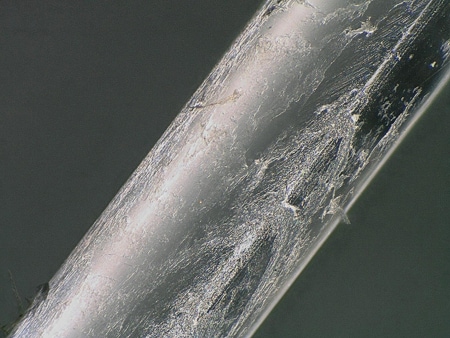

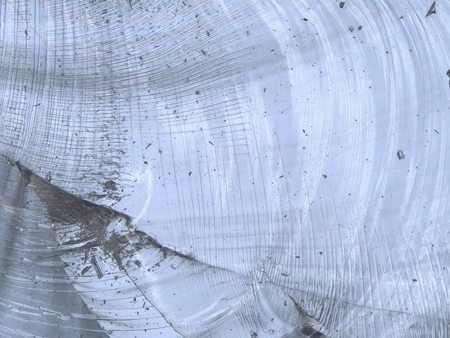

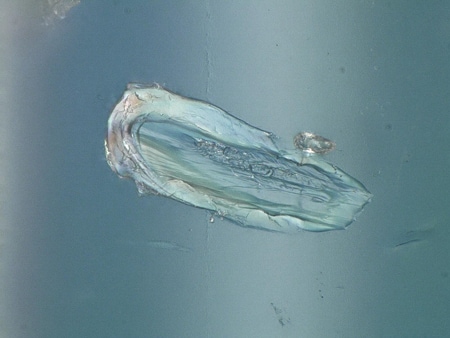

Példák az optikai szálak felületi hibáinak megfigyelésére digitális mikroszkóp használatával
Ebben a fejezetben bemutatjuk a legújabb példákat az optikai szálak felületi hibáinak megfigyelésére és ellenőrzésére a KEYENCE VHX sorozat 4K-s digitális mikroszkópjával.
