Nyomtatók nyomtatási minőségének és komponenseinek megfigyelése és elemzése
A nyomtatók és a többfunkciós nyomtatók megbízható működéséhez számos összetett alkatrészre és pontos összeszerelésre van szükség. Összetett és rendkívül pontos megfigyelésre, elemzésre és kiértékelésre van szükség, hogy megállapítsuk a papír minőségét és jellemzőit, valamint a tinta penetrációját és a toner tapadását.
Ebben a részben új példákat mutatunk be a KEYENCE legújabb VHX sorozatú 4K-s digitális mikroszkópjával.
- A nyomtatók, többfunkciós készülékek és kapcsolódó termékek minősége és kutatás-fejlesztése
- A nyomtatók és a kapcsolódó termékek vizsgálata, elemzése és kiértékelése, valamint kutatás-fejlesztése során felmerülő problémák
- A legújabb példák a nyomtatóalkatrészek, fogyóeszközök és a nyomtatási minőség terén végzett vizsgálatokra, elemzésekre, mérésekre és kiértékelésekre
- A legújabb megoldás, amellyel hatékonyabbá tehető a nyomtatók, a többfunkciós készülékek és a kapcsolódó termékek kutatás-fejlesztése
A nyomtatók, többfunkciós készülékek és kapcsolódó termékek minősége és kutatás-fejlesztése
Számos különböző típusú készülék kapható a piacon, de ma a tintasugaras és a lézernyomtatók a legnépszerűbbek. A hőnyomtatókat általában nyugták kiadására, képátviteli rendszerekben, valamint vonalkódok nyomtatására és a logisztikában használják.
A nyomtatók és a többfunkciós készülékek ma számtalan kifinomult funkciót kínálnak, emellett egyre helytakarékosabbak. Komoly igény mutatkozik azonban a még gyorsabb, nagyobb felbontású és megbízhatóbb megoldásokra, és ezzel együtt a pontosan legyártott, jó minőségű alkatrészekre. Ez a trend nem csupán a nyomtatók és többfunkciós készülékek mechanikus alkatrészeinél figyelhető meg: a gyártók kutatás-fejlesztés révén egyre magasabb nyomtatási minőségre törekednek, különböző típusú papírokat, jobb tintapenetrációt és tonertapadást kívánnak elérni.
A különböző komponensek, alkatrészek, tinták, tonerek, fényérzékeny anyagok és nyomtatópapírok tesztelése és kutatása elengedhetetlen a magasabb minőségre képes nyomtatók, például nagy teljesítményű tintasugaras, lézer- és hőnyomtatók megalkotásához. Emellett a kutatás-fejlesztési, minőségbiztosítási és -ellenőrzési részlegek pontosabb megfigyelési, elemzési, mérési és kiértékelési módszereket keresnek, amelyekhez mikroszkópokat és más berendezéseket használnak.
A nyomtatók és a kapcsolódó termékek vizsgálata, elemzése és kiértékelése, valamint kutatás-fejlesztése során felmerülő problémák
A nyomtatók kutatás-fejlesztése terén rendkívül fontos, hogy pontos kiértékeléseket lehessen végezni. A késések és pontatlanságok miatt a cég komoly hátrányba kerülhet a minél jobb minőségű termékek piacra dobását övező versenyben. A nyomtatókkal kapcsolatos vizsgálatok, elemzések és kiértékelések terén az alábbi problémák merülnek fel gyakran:
- Erős nagyítás mellett nehéz beigazítani és fókuszálni a képet. Csak a céltárgy egy része élesíthető, ha a felület egyenetlen, ami időigényessé teszi a műveletet.
- Halvány színű lapok és toner esetén a nem elégséges felbontás miatt a nagyított vizsgálatok során nehéz kivenni a részleteket.
- A 2D-s és 3D-s mérésekhez különálló berendezés szükséges, ami meghosszabbítja a munkafolyamatot és a munkaidőt.
A következő részben a KEYENCE legújabb 4K-s digitális mikroszkópjának különböző felhasználási lehetőségeit is bemutatjuk. Ez a berendezés megoldást jelenthet a mikroszkópok számos hagyományos problémájára, és részletes, gyors, egyszerű és pontos vizsgálatokat, méréseket és értékeléseket kínál.
A legújabb példák a nyomtatóalkatrészek, fogyóeszközök és a nyomtatási minőség terén végzett vizsgálatokra, elemzésekre, mérésekre és kiértékelésekre
A KEYENCE több mint 30 éve folyamatosan csiszolja digitális mikroszkópjainak újabb generációit, amelyek fejlesztése során ügyfeleink visszajelzéseit és megoldandó problémáit is figyelembe vesszük. A VHX sorozatú nagy felbontású 4K-s digitális mikroszkóp a KEYENCE legújabb, fejlett optikai rendszerére, képfeldolgozási módszereire és saját tervezésű kialakítására támaszkodik. A VHX sorozat nem csupán erős nagyítás mellett is éles, nagy felbontású 4K-s képeket kínál, de a pontos 2D-s és 3D-s mérések, az automatikus területmérések és hasonló funkciók révén egyetlen berendezéssel is számos feladatot elvégezhet, ráadásul rendkívül egyszerűen.
Ebben a részben bemutatjuk, hogyan használható a VHX sorozat a nyomtatók iparágában.
Hordozóval kapcsolatos példák (különböző papírtípusok)

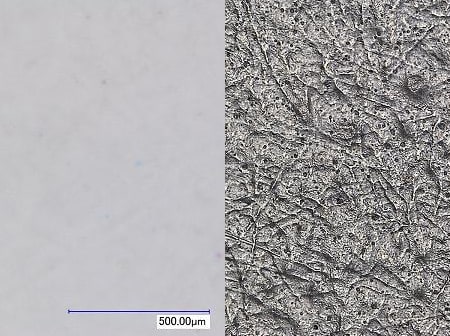

Tintasugaras nyomtatóhoz készült és más papírok vizsgálata

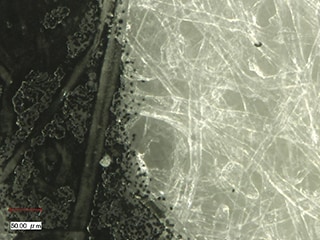

A VHX sorozatú 4K-s digitális mikroszkóp segítségével egyszerűen készíthet nagy felbontású 4K-s képeket, így gyorsan és pontosan megvizsgálhatja a papírfelület rostjainak legapróbb részleteit is.
Címkepapír kvantitatív kiértékelése hibaelemzés és 3D-s alakmérés alapján
A VHX sorozatú 4K-s digitális mikroszkóp nagy felbontású, 3D-s alakmérést biztosít a nagy felbontású nagyított képek révén. Ez az új mikroszkóp különböző színekkel jelöli a felület profilmagasságát, ráadásul a 3D-s és profilmérések alapján képes mért értékeket is rögzíteni.
Ezzel megoldást kínál a különböző értékelések közötti eltérések problémájára (amely igen gyakori a hagyományos hibaelemzésnél), és kvantitatív kiértékelést is lehetővé tesz. Ezenfelül a megfigyeléstől az elemzésen és a mérésen át az ellenőrzési folyamat minden lépését bevonhatja a jelentésekbe, amelyekhez képeket és mért értékeket is csatolhat. Mindehhez elegendő egyetlen VHX sorozatú berendezés, nem kell más mérőrendszerekre támaszkodni a folyamat során.

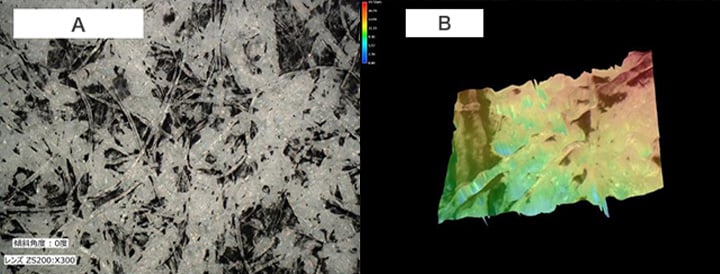

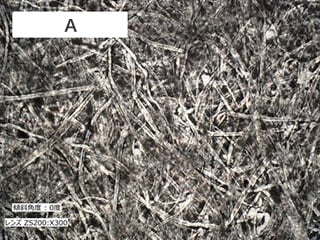

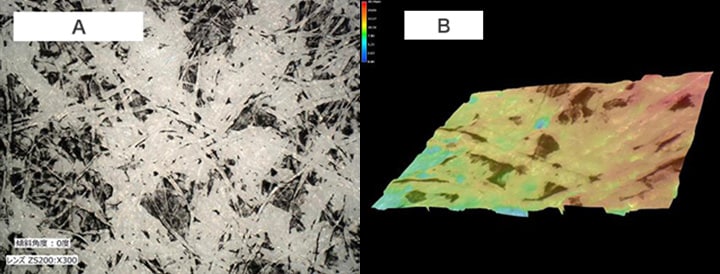

- A. A hibát tartalmazó minta elemzése (300×)
- B. A hibát tartalmazó minta 3D-s alakmérése

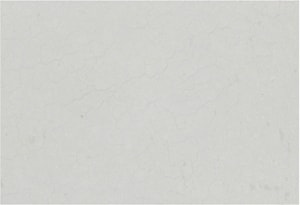

- A. Reprodukált minta elemzése (300×)
- B. 3D-s alakmérés a reprodukált mintán

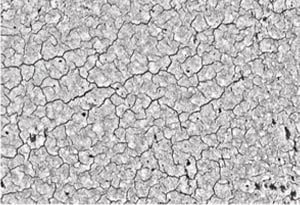

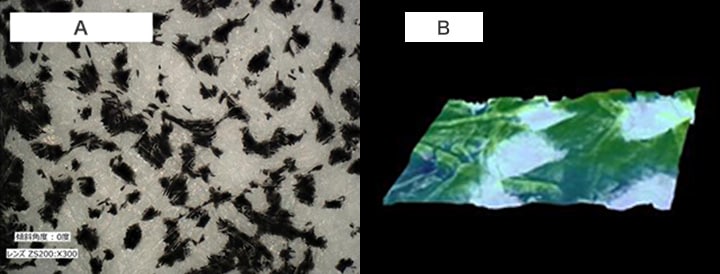

- A. Kifakult minta elemzése (300×)
- B. 3D-s alakmérés a kifakult mintán
Lézernyomtatókkal kapcsolatos példák

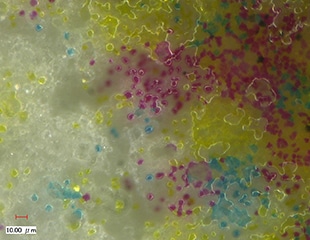

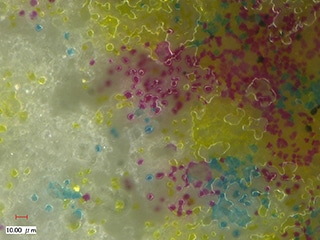

Tonertapadás nagy felbontású vizsgálata
A VHX sorozatú 4K-s digitális mikroszkóp nagy felbontású objektívjei és motorizált revolverfoglalata együttesen zökkenőmentes nagyítást kínál. A felhasználó az objektív cseréje nélkül válthat a 20-szoros és a 6000-szeres nagyítás között. E funkció révén nincs szükség az objektívek cserélgetésére, a zoom mértéke pedig intuitívan állítható.

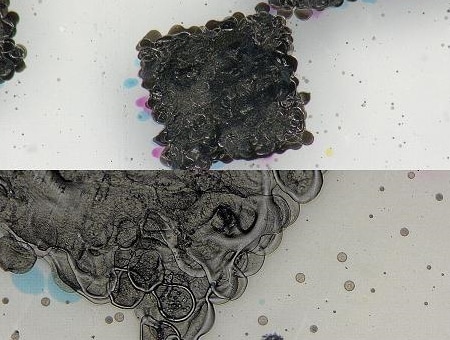

A VHX sorozatú berendezések nagy mélységélességre és élő mélységélesség-kiterjesztésre képesek, amelyek gondoskodnak a tökéletesen éles képekről, amelyeken pontosan kivehető a papír szerkezete és a tonertapadás helyzete. A felhasználók gyors és pontos vizsgálatokra és elemzésekre számíthatnak.

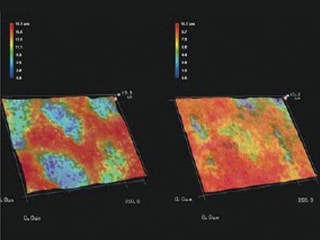

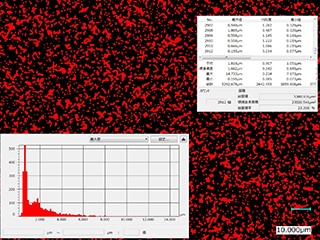

A tonertapadás kvantitatív kiértékelése
A VHX sorozatú 4K-s digitális mikroszkóp erős nagyítás mellett is nagy felbontású képeket biztosít, amelyeken aztán pontos, automatikus területméréseket és 3D-s alakméréseket végezhet.
Az automatikus területmérési funkcióval a felhasználónak elég megadnia a kívánt mérési tartományt a képen, és a rendszer lefuttatja az automatikus, rendkívül pontos elemzést a tonerrészecskéken – még nyomtatópapírokon és más, egyenetlen felületű tárgyakon is. A 3D-s alakmérési funkció zökkenőmentes elemzést és összehasonlítást kínál. A háromdimenziós profilkészítésen és magasságadatokon alapuló 3D-s alakzatok színkódolva jelennek meg a képernyőn, mindössze néhány másodperc alatt.
Emellett ha már a vizsgálat előtt előkészít egy sablon, automatikusan létrehozhat egy jelentést a rögzített képek és mérési adatok felhasználásával.
A VHX sorozat jelentősen lerövidíti a feladatok elvégzéséhez szükséges időt, mivel képes kvantitatív kiértékelésekre, így Ön egyetlen géppel gyorsan és egyszerűen elvégezheti a munkafolyamat különböző lépéseit.
Egy szivacshenger vizsgálata
A VHX sorozatú 4K-s digitális mikroszkóp zökkenőmentes nagyításra és élő mélységélesség-kiterjesztésre képes, amelyekkel automatikusan akár 6000-szeres zoomot is elérhet. A nagyítás automatikus kapcsolásával megfigyelheti a szivacshenger felületi textúrájának részleteseit – hiszen még erős nagyítás mellett is nagy felbontású, teljesen éles képeket kap.

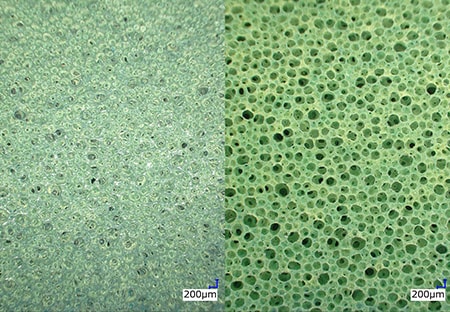

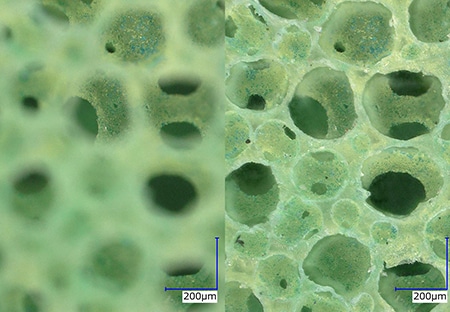

Bal: állítható megvilágítás nélkül/Jobb: állítható megvilágítással (30×)
Bal: mélységkompozíció nélkül/Jobb: mélységkompozícióval (200×)
Tintasugaras nyomtatókkal kapcsolatos példák

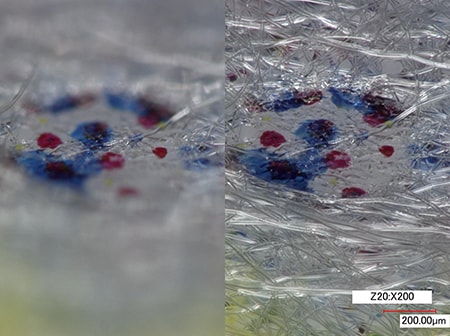

Tintapenetráció vizsgálata
A VHX sorozatú 4K-s digitális mikroszkóp élő mélységélesség-kiterjesztés funkciójával az egész tárgyról éles, teljesen fókuszált képeket kaphat, még döntött keresztmetszet esetén is.
A felhasználó így a minta állapotától függetlenül gyorsan és pontosan megfigyelheti a tintapenetrációt.

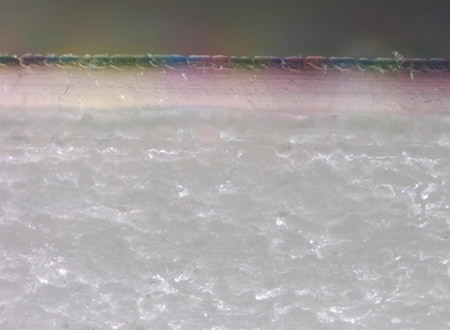

A tintafelvétel kiértékelése
A VHX sorozatú 4K-s digitális mikroszkóp nagy felbontású képeket kínál, így egyértelműen megvizsgálhatja a tintafelület állapotát, és pontosan kiértékelheti a papír tintafelvételi képességét.
Hőnyomtatókkal kapcsolatos példák

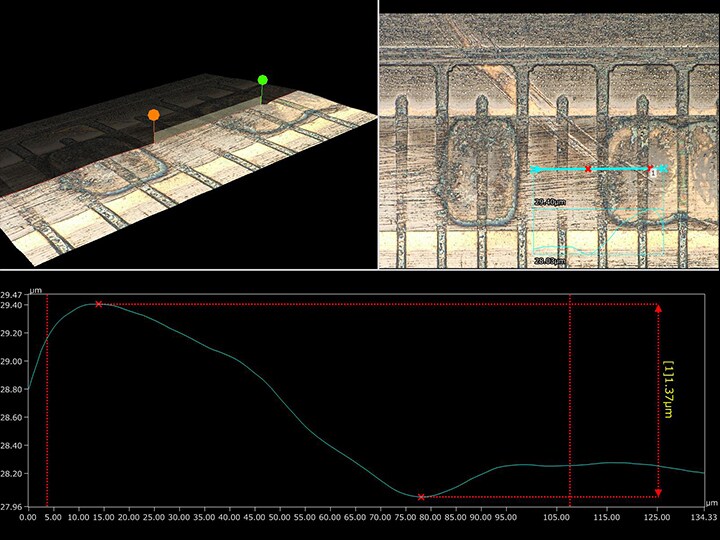

Hőnyomtatófej 3D-s mérése
A hőnyomtatásnak két típusa van: a közvetett hőnyomtatás, amely felhevíti a tintát, és így viszi át a szalagról a papírra, valamint a közvetlen hőnyomtatás, amelynél a hőérzékeny papír a hőelem által kifejtett hő hatására színessé válik. A hőnyomtatófej minősége mindkét esetben nagyban meghatározza a nyomtatott szövegek és vonalkódok olvashatóságát. A vonalkódnyomtató funkciót kínáló terminálok esetében különösen fontos, hogy pontosan megvizsgáljuk a nyomtatófejet.
A VHX sorozatú 4K-s digitális mikroszkóp nagy felbontású képeket használ a gyors és rendkívül pontos 3D-s alakméréshez vagy a kívánt terület profilméréséhez. Egyetlen VHX sorozatú berendezéssel gyorsan felmérheti a kopást, valamint kvantitatív kiértékelést is végezhet.
Nyomtatóalkatrészek minőségbiztosítása és -ellenőrzése
Vezérszíj kopásának megfigyelése
A VHX sorozatú 4K-s digitális mikroszkóp kiváló mélységélességet kínál, így teljesen fókuszált, nagy felbontású képeket kap, még az olyan háromdimenziós alkatrészek esetében is, mint egy vezérszíj.

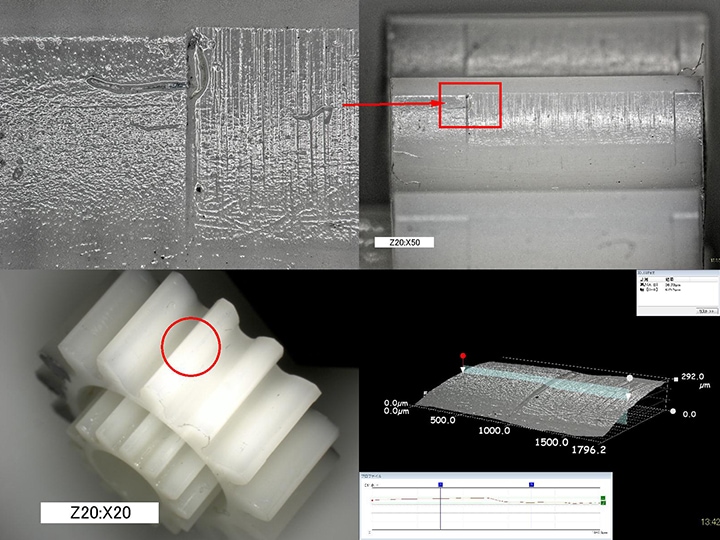

Érintkezési felület vizsgálata és műgyantából készült fogaskerekek 3D-s mérése
A nyomtatók stabil üzemeléséhez és a kiváló nyomtatási minőséghez az szükséges, hogy a különböző alkatrészek megfelelően működjenek. Ennek érdekében a legapróbb alkatrészek, például a kis méretű műanyag fogaskerekek és burkolatok méretének, profiljának és összeszerelésének is rendkívül pontosnak kell lennie.
A műanyag alkatrészek külsején kialakult apró sérülések kontrasztja általában alacsony, így a hagyományos mikroszkópokkal nehéz őket észrevenni. A VHX sorozatú 4K-s digitális mikroszkóp azonban képes pontosan feltárni a hibás méretezés vagy összeszerelés által okozott érintkezési bemélyedéseket.
Ezek a képek közvetlenül felhasználhatók a 3D-s mérésekben és a profilmérésekben, így Ön a számadatok alapján pontos kiértékelést végezhet.

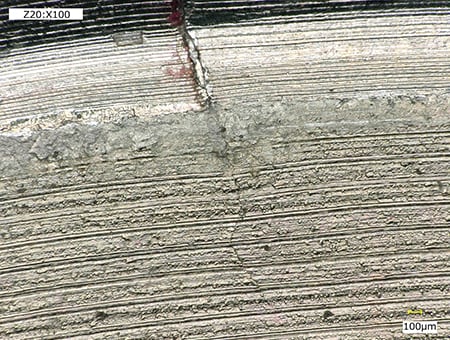

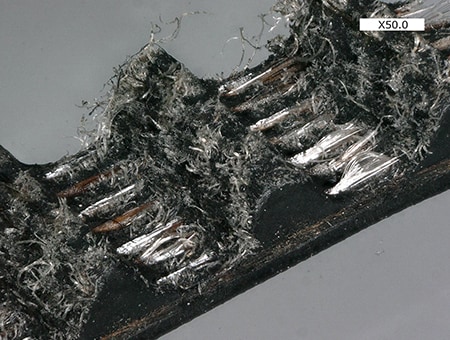

A nyomtatóalkatrészek mikrorepedéseinek vizsgálata
A VHX sorozatú 4K-s digitális mikroszkóppal a mikrorepedéseket is tökéletesen megfigyelheti.
A legújabb megoldás, amellyel hatékonyabbá tehető a nyomtatók, a többfunkciós készülékek és a kapcsolódó termékek kutatás-fejlesztése
A nyomtatókhoz, többfunkciós készülékekhez és hasonló termékekhez készült alkatrészeknek számos változata van, és a gyártóknak megoldást kell kínálniuk e sok különféle tárgy vizsgálatára, elemzésére és kiértékelésére.
Az itt említett funkciók mellett a VHX sorozatú 4K-s digitális mikroszkóp még sok más hasznos funkcióval támogatja a kutatás-fejlesztést. A VHX sorozatú berendezésekben minden funkció megtalálható e törekvések támogatásához. A csillanáseltávolítás és a becsillanásmentes gyűrűfény funkció még a magasfényű céltárgyak esetében is pontos megfigyelést tesz lehetővé. A változtatható szögű megfigyelőrendszer és a nagy teljesítményű világítórendszer révén az Ön által kívánt szögben végezheti a vizsgálatokat.
A VHX sorozattal kapcsolatos részletekért kattintson az alábbi gombra, és töltse le a katalógust. Kérdés esetén kattintson az alább látható másik gombra, és vegye fel a kapcsolatot a KEYENCE-szel.
