Rugók megfigyelése és mérése digitális mikroszkóppal
A csavarokhoz hasonlóan a rugók is gyakran használt mechanikai alkatrészek számtalan ipari termékben, például autókban, elektromos eszközökben és mindennapos tárgyakban. Ez a rész áttekintést ad a rugókról, és bemutatja a megfigyelésük és mérésük példáit digitális mikroszkóppal.
![Rugók megfigyelése és mérése digitális mikroszkóppal](/huhu/Images/ss_vhx-casestudy_c_spring_001_2039698.jpg)
- Jellemző rugótípusok
- Nyomó csavarrugók anyagai és méretei
- Példák a rugók megfigyelésére és mérésére digitális mikroszkóppal
Jellemző rugótípusok
Csavarrugók
- Nyomó csavarrugók
-

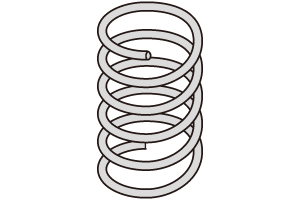

A nyomó csavarrugókban összenyomódáskor a terhelés irányával ellentétesen rugóerő keletkezik. A felépítése lehet hengeres vagy kúpos. Ezt a rugótípust elterjedten használják autók felfüggesztésében.

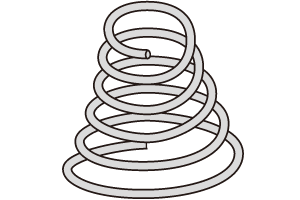

Hengeres csavarrugó Kúpos csavarrugó - Húzó csavarrugók
-

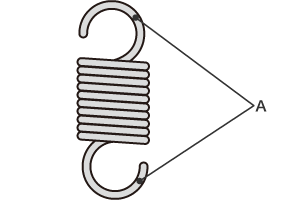

A húzó csavarrugókban kinyúláskor a terhelés irányával ellentétesen rugóerő keletkezik. A rugó mindkét végén kampók találhatók. Ezt a rugótípust elterjedten használják kerékpár kitámasztókban és mérőműszerekben.
Húzó csavarrugó
- A: Kampók
- Torziós rugók
-

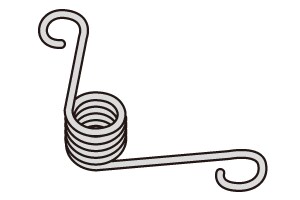

A torziós rugókban akkor keletkezik rugóerő, amikor a rugó a központi tengelye körül torziós mozgásnak van kitéve. A rugó mindkét végén kampók lehetnek. Ezt a rugótípust elterjedten használják ajtózárakban és lyukasztó szerszámokban.

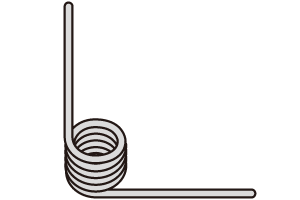

Torziós rugó (kampókkal) Torziós rugó (kampók nélkül)
Lemezrugók

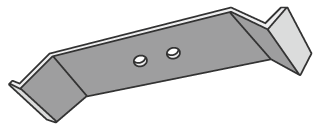

- Szimpla lemezrugók
- A szimpla lemezrugók a lemezrugók leggyakoribb típusai, és gyakran nevezik őket egyszerűen lemezrugónak. Ezt a rugótípust kapcsolókban használják elterjedten.
![](/huhu/Images/ss_vhx-casestudy_c_spring_007_2039704.png)

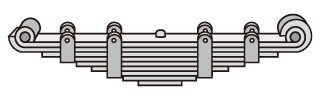

- Kötegelt lemezrugók
- A kötegelt lemezrugók több eltérő hosszúságú, egymásra helyezett rugólemezből állnak. Minél több réteget helyeznek egymásra, annál tartósabb lesz a rugó. Ezt a rugótípust elterjedten használják tehergépkocsik felfüggesztésében (laprugónak is nevezik).
![](/huhu/Images/ss_vhx-casestudy_c_spring_008_2039705.png)

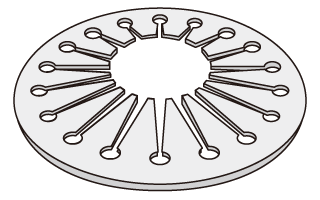

- Tányérrugók
- A tányérrugók egy kúp alakú lemez közepének átlyukasztásával készülnek. Ezt a rugótípust elterjedten használják alátétként, amely megakadályozza a csavarok fellazulását.
![](/huhu/Images/ss_vhx-casestudy_c_spring_009_2039706.png)
- Spirálrugók
- A spirálrugókat spirálisan feltekercselt lemezből vagy lemezcsíkból készítik. Ezt a rugótípust mechanikus órákban használják elterjedten.
![](/huhu/Images/ss_vhx-casestudy_c_spring_010_2039707.png)
Nyomó csavarrugók anyagai és méretei
Csavarrugó anyagok
- Edzett acélhuzal
- Ez a legolcsóbb alapanyag minden fémrugóhoz, és számtalan mindennapi termékben használják.
Jelölés: SWC - Zongorahuzal
- Nagyobb szakítószilárdsága van, mint az edzett acélhuzalnak, valamint keményebb, és jobban ellenáll a kifáradásnak, ezért a zongorahuzalt elterjedten használják ipari rugókban.
Jelölés: SWP - Rozsdamentes acél
- A rozsdamentes acél jobban ellenáll a korróziónak és a hőnek, mint a zongorahuzal, ezért a csavarrugók fő alapanyaga.
Jelölés: SUS

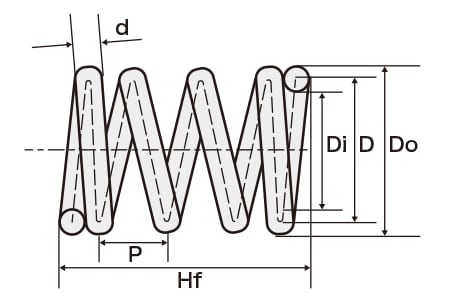

Nyomó csavarrugók méretei
![](/huhu/Images/ss_vhx-casestudy_c_spring_011_2039708.png)
- Méret meghatározása
-
Méret Leírás Huzalátmérő A rugóhoz felhasznált huzal átmérője.
Jelölés: d (mm/hüvelyk)Átlagos átmérő A külső és belső átmérő átlaga.
Jelölés: D (mm/hüvelyk)Külső átmérő A csavarrugó külső átmérője.
Jelölés: Do (mm/hüvelyk)Belső átmérő A csavarrugó belső átmérője.
Jelölés: Di (mm/hüvelyk)Nyugalmi hosszúság A rugó hosszúsága terheletlen állapotban.
Jelölés: Hf (mm/hüvelyk)Működő menetek száma A rugó csavarmeneteinek száma, ahol rugóerő keletkezik.
Jelölés: NaÖsszes menet száma A rugó csavarmeneteinek száma a két vége között.
Jelölés: NtMenetemelkedés A feltekercselt huzal keresztmetszetében az egymást követő menetekben lévő középpontok távolsága.
Jelölés: P (mm/hüvelyk)
Példák a rugók megfigyelésére és mérésére digitális mikroszkóppal
Bemutatjuk a legújabb példákat a rugók megfigyelésére és mérésére a KEYENCE VHX sorozat 4K-s digitális mikroszkópjával.

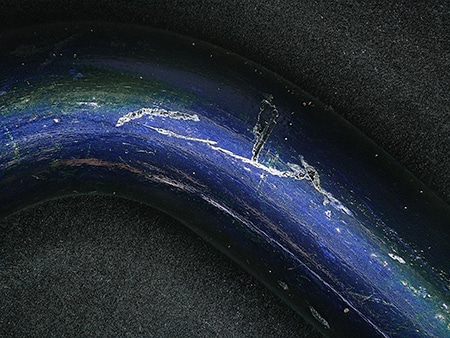

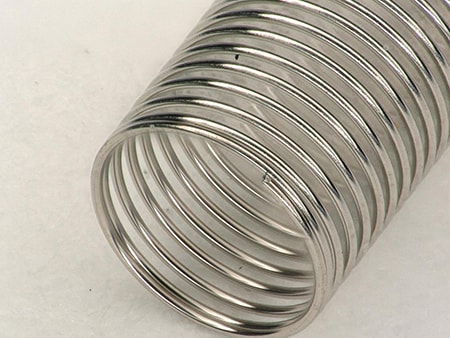

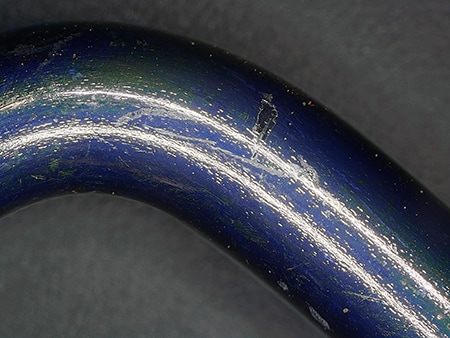

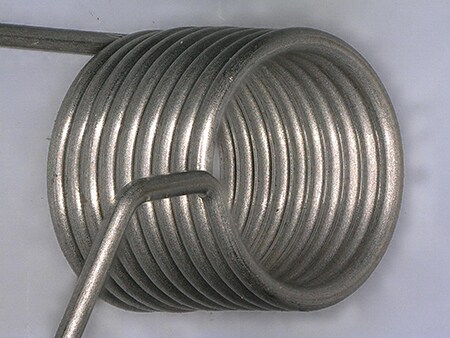

Rugó csavarmenetének megfigyelése mélységkompozícióval
A mélységkompozíció funkció lehetővé teszi a rugó megfigyelését úgy, hogy minden csavarmenete a fókuszban legyen.
![](/huhu/Images/ss_vhx-casestudy_c_spring_012_2039709.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_spring_013_2039710.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_spring_014_2039711.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_spring_015_2039712.jpg)

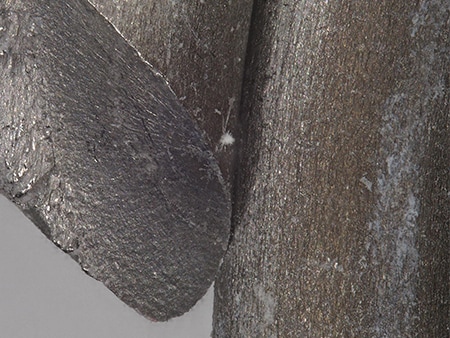

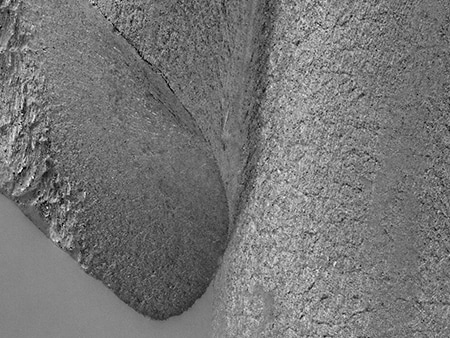

Kép becsillanásmentes gyűrűfény funkcióval
A becsillanásmentes gyűrűfény funkció lehetővé teszi a becsillanásmentes képek megfigyelését.
![](/huhu/Images/ss_vhx-casestudy_c_spring_016_2039713.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_spring_017_2039714.jpg)

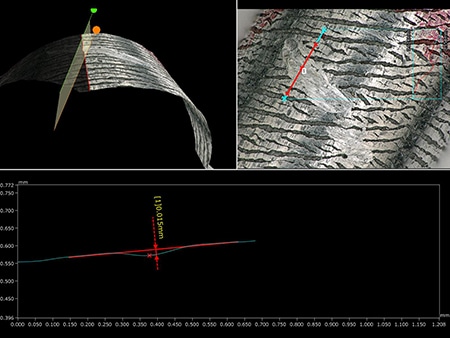

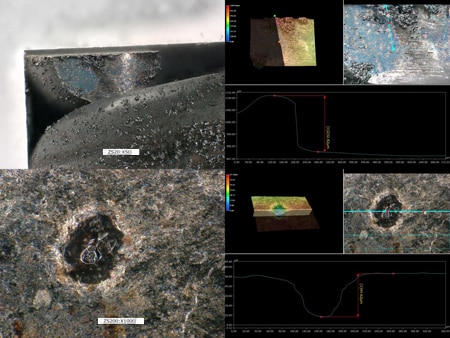

Optikai árnyékhatás üzemmód képe
Az optikai árnyékhatás üzemmód a részletes felületi struktúrák megjelenítésére használható SEM használata nélkül.
![](/huhu/Images/ss_vhx-casestudy_c_spring_018_2039715.jpg)
![](/huhu/Images/ss_vhx-casestudy_c_spring_019_2039716.jpg)
