Tekercsek vizsgálata és mérése digitális mikroszkóppal
Tekercseket nemcsak elektromos generátorokban és villanymotorokban használnak, hanem különféle iparágak termékeiben is, például nyomtatott áramköri lapokon, mobiltelefon-töltőkben és antennákban. Ez a rész példákat ad a tekercsek digitális mikroszkóppal történő vizsgálatára és mérésére.
Mi a tekercs?
A tekercs alapvetően egy sokszor körbetekert elektromos vezeték. Sok terméknek van olyan alakja, mint egy tekercsnek, ilyen termékek például a rugók, az elektromos áramkörökben használt ilyen termékeket pedig szó szerint tekercsnek (induktornak) hívják. Tekercsekből készülhetnek ellenállások, kondenzátorok és induktorok – ezek mind az elektromos áramkörökben használt passzív áramköri elemek körébe tartoznak.
A tekercsek típusai
A tekercsek különböző típusait különböztetjük meg a feltekert vezeték alakja, szerkezete és funkciója alapján.
Besorolás a feltekert vezeték alakja szerint
- Elektromágneses típus
-
Ezt a típust könnyű tekercselni, és gyakran használják. Jelentős a szórási fluxusa.
- Toroid (gyűrűs) típus
-
Ez az alak csökkenti a szórási fluxust.
- Spirális típus
-
A tekercselés történhet egy síkban, így az ilyen tekercsek alkalmasak lapkákba történő beépítésre.
- A: Mágneses fluxus
Besorolás a szerkezet szerint
- Tekercselt tekercs
- Az ilyen szerkezetű tekercsben a szigetelőanyaggal bevont rézvezetéket spirálisan tekerik fel.
- Laminált tekercs
- A tekercset egy lapra vagy NYÁK-ra laminált több vezető réteg alkotja. Ez a szerkezet kompakt, és kiváló frekvenciakarakterisztikával rendelkezik.
- Vékony bevonat tekercs
- A tekercset katódporlasztásos vagy leválasztásos módszerrel előállított, a nyomtatott vezetékeknél is vékonyabb fémfólia alkotja. Így kompakt, nagyon precíz tekercsek gyárhatók.
Besorolás a funkció szerint
- Fojtótekercs
- A tápegységek áramköreiben használt tekercseket fojtótekercseknek nevezzük. A fojtótekercsek egyenletessé teszik az áramellátást, és csökkentik a zajt.
- Hangolótekercs
- Az ilyen tekercsekkel kinyerhetők bizonyos frekvenciájú jelek. Hangolótekercset vezeték nélküli áramkörökben és audio-áramkörökben használnak.
- Antenna
- Az antennák úgy készülnek, hogy egy ferritrúd köré vezetéket tekernek; AM-rádiókban használják őket.
- Transzformátor
- A transzformátorok is a tekercsek egy típusát jelentik, azokét, amelyeket a váltakozó áram és a hangjelek átalakítására használnak.

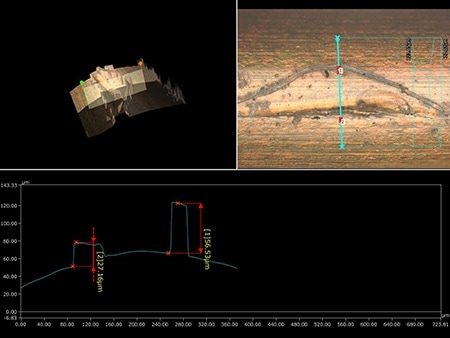

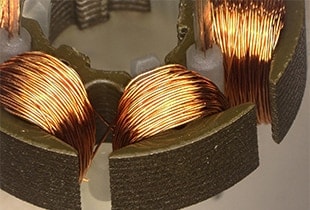

Példák tekercsek vizsgálatára és mérésére digitális mikroszkóppal
Az alábbiakban felsoroljuk a legújabb példákat a tekercsek vizsgálatára és mérésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.

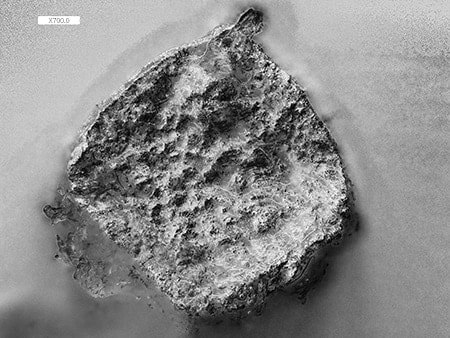

700×, gyűrűs megvilágítással + optikai árnyékhatás üzemmódban készült kép
Az optikai árnyékhatás üzemmód felfedi a törési és felületi szabálytalanságokat.
