Katéterek vizsgálata digitális mikroszkóppal
Számos orvostechnikai eszközt közvetlenül az emberi testtel érintkezve használnak, ezért ezeknél a termékeknél kiemelten fontos a biztonságosság és a funkcionalitás. Ez a rész példákat ad a katéterek és a sztentek vizsgálatára; ilyen termékeket gyakran vizsgálnak digitális mikroszkóppal.
![Katéterek vizsgálata digitális mikroszkóppal](/huhu/Images/ss_vhx-casestudy_m_catheter_001_2067072.jpg)
- Mi a katéter?
- Mi a katéteres beavatkozás?
- Példák katéterek és sztentek vizsgálatára és róluk képek készítésére digitális mikroszkóppal
Mi a katéter?

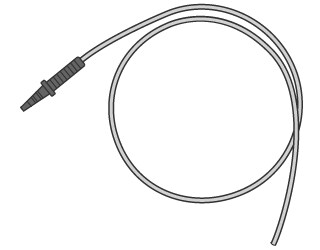

A katéterek orvosi kezelések során használt puha csövek. A test üregeibe (így a mellüregbe és a hasüregbe), lumenjeibe, azaz csöveibe és vezetékeibe (így az emésztőrendszerbe és húgyutakba) vagy az erekbe vezetik be őket testfolyadékok lecsapolása vagy gyógyászati oldatok vagy kontrasztanyagok bevitele céljából.
![](/huhu/Images/ss_vhx-casestudy_m_catheter_002_2067073.png)
Mi a katéteres beavatkozás?
A katéteres beavatkozás kitágítja az érelmeszesedéssel érintett ereket, és visszaállítja a véráramlás korábbi állapotát. A tipikus katéterek jellemzően a ballonkatéterek vagy a sztentbehelyező katéterek közé tartoznak.

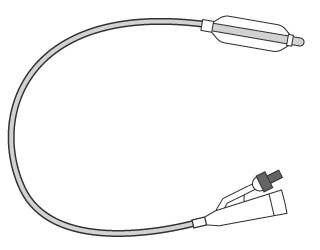

Ballonkatéter
A ballonkatétert vezetődróton vezetik be az erek kitágítása érdekében.
A ballon nyomást gyakorol az érelmeszesedéssel érintett területre, és kitágítja az eret, hogy elegendő hely álljon rendelkezésre.
![](/huhu/Images/ss_vhx-casestudy_m_catheter_003_2067074.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_004_2067075.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_005_2067076.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_006_2067077.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_007_2067078.png)

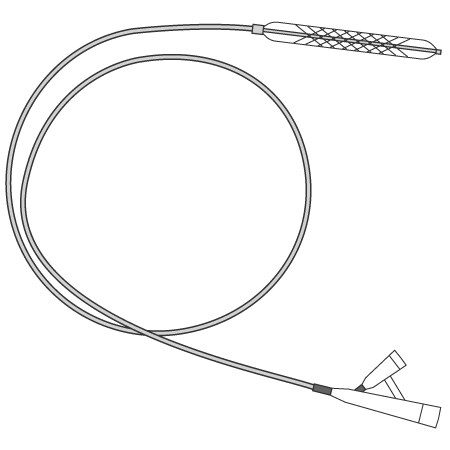

Sztentbehelyező katéter
A ballonkatéterek károsíthatják az érelmeszesedéssel érintett területet, vagy előfordulhat, hogy az ér ismét elzáródik. Ezért a ballonkatéter után gyakran sztentbehelyező katétert is használnak. Sztentbehelyező katéter használata esetén a vezetődrót áthalad az érelmeszesedéssel érintett területen, és a ballont beborító sztentet (fémhálóból készült csövet) helyeznek be. Miután a ballon kitágította az eret, eltávolítják, aztán szétnyitják a sztentet, hogy megtámassza a kitágított eret, és biztosítsa az ér szélességét.
![](/huhu/Images/ss_vhx-casestudy_m_catheter_008_2067079.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_004_2067075.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_009_2067080.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_010_2067081.png)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_011_2067082.png)
Példák katéterek és sztentek vizsgálatára és róluk képek készítésére digitális mikroszkóppal
Az alábbiakban felsoroljuk a legújabb példákat a katéterek és sztentek vizsgálatára és róluk képek készítésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.

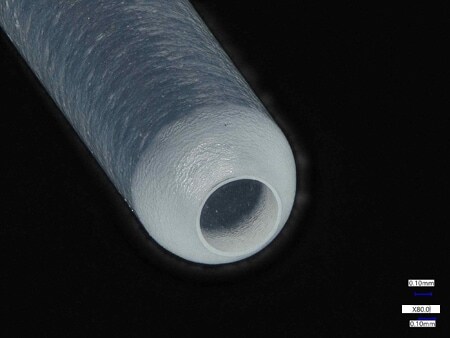

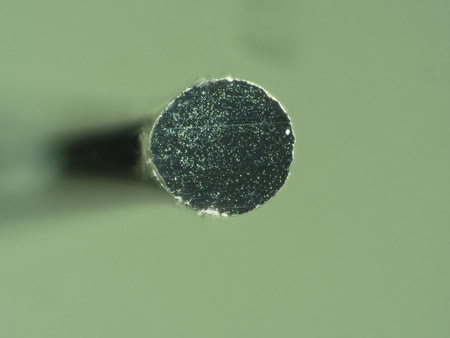

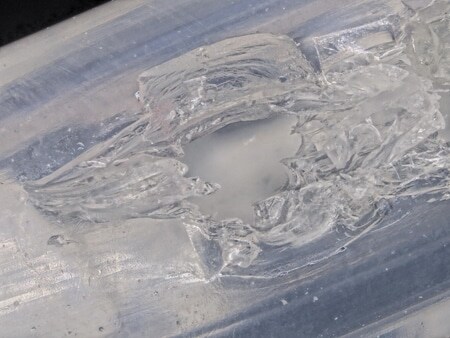

Példák katéterek vizsgálatára és róluk képek készítésére
![](/huhu/Images/ss_vhx-casestudy_m_catheter_012_2067083.jpg)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_013_2067084.jpg)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_014_2067085.jpg)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_015_2067086.jpg)

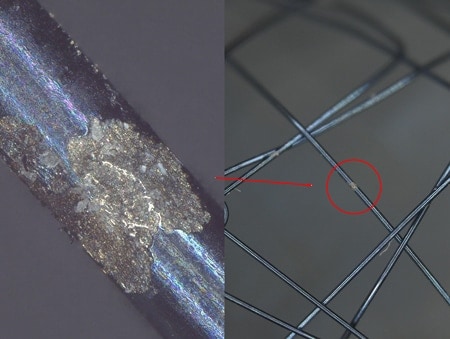

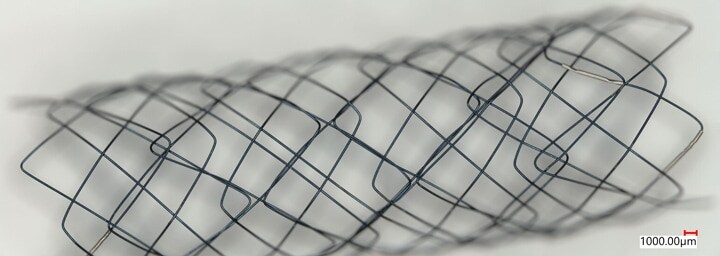

Példák sztentek vizsgálatára és róluk képek készítésére
![](/huhu/Images/ss_vhx-casestudy_m_catheter_016_2067087.jpg)

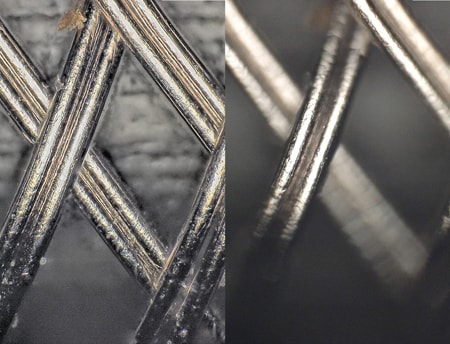

A képösszetűzés funkció lehetőséget ad széles látómező nagy felbontású vizsgálatára.
![](/huhu/Images/ss_vhx-casestudy_m_catheter_017_2067088.jpg)
![](/huhu/Images/ss_vhx-casestudy_m_catheter_018_2067089.jpg)
