Számos orvostechnikai eszközt közvetlenül az emberi testtel érintkezve használnak, ezért ezeknél a termékeknél kiemelten fontos a biztonság és a funkcionalitás.
Ebben a részben példákon keresztül bemutatjuk a fogászati implantátumok megfigyelését, melyeknél gyakran történik képalkotás mikroszkópokkal.

Fogászati implantátum megfigyelése

Mit nevezünk implantátumnak?

Az implantátum általános kifejezés olyan eszközökre és anyagokra, amelyeket az emberi testbe ültetnek. A szívritmus-szabályozók, mesterséges ízületek és az állkapocscsontba ültetett fogászati implantátumok néhány példa ezek közül.

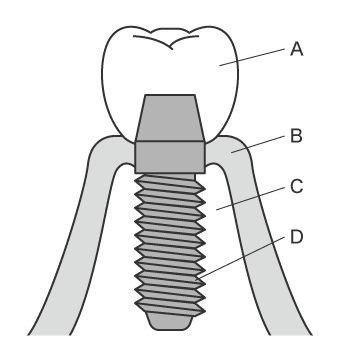

Fogászati implantátum részeinek neve

  1. A: Korona
  2. B: Íny
  1. C: Állkapocscsont
  2. D: Implantátum

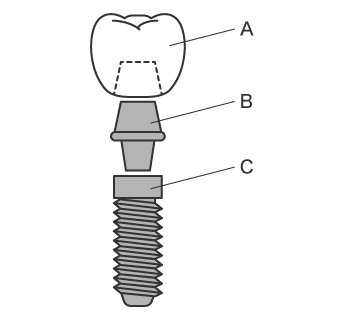

Implantátum szerkezete
  1. A: Felső szerkezet (korona)
  2. B: Felépítmény (fej)
  3. C: Csavar (fogászati implantátum)

Fogászati implantátum funkciója

Felső szerkezet (korona)
A koronát cement vagy csavar rögzíti a felépítményen.
Felépítmény (fej)
Az implantátum és a korona közötti részt nevezzük felépítménynek. A felépítményt általában csavar rögzíti az implantátumon.
Csavar (fogászati implantátum)
A csavar a csontba beágyazott fogászati implantátum. Az implantátum testének is nevezik.

A fogászati implantátumok anyagai és jellemzői

A felső szerkezetben (korona), felépítményben (fej) és csavarban (fogászati implantátum) felhasznált anyagok és az egyes részek jellemzőit a következőkben soroljuk fel.

Felső szerkezet (korona)

Cirkónium kerámia
A legerősebb és a legszebb koronák cirkónium kerámiából készülnek. Ezt az anyagot úgy hozzák létre, hogy kerámiát égetnek cirkóniumra, ami egy fehér, nem fémes mesterséges gyémánt. Természetes fehér színe és csillogása miatt lehetetlen megkülönböztetni a természetes fogaktól, emellett nagyon kemény és erős.
Teljesen kerámia
Ezek a koronák teljes egészében kerámiából készülnek. A kerámiára jellemző gyönyörű átlátszósággal és csillogással rendelkeznek, és az idő múlásával nem romlik a minőségük, és nem színeződnek el, így a természetes fogakhoz hasonló, tartós és természetes felülettel rendelkeznek. Azonban ezek a fogak gyengébbek, mint a cirkónium kerámiából készültek (lásd a fenti magyarázatot) és a fémkötésű fogak (lásd az alábbi magyarázatot), amelyeket egy fémváz erősít meg. Tehát a teljesen kerámiából készült fogak igazításai elégtelenek lehetnek, és ezek a fogak eltörhetnek vagy letörhetnek, ha az emberek túl nagy erővel szorítják össze a fogaikat.
Fémkötésű
A fémkötésű koronák egyaránt vonzóak és tartósak. Ezeket a fogakat úgy készítik, hogy fémre kerámiát égetnek.
A cirkónium kerámiából készült és a teljesen kerámia fogakhoz hasonlóan ezek a fogak sem könnyen károsodnak idővel. Azonban mivel fémvázat tartalmaznak, az átlátszóság szempontjából nem annyira vonzóak, mint más típusok. Továbbá a felhasznált fém allergiás reakciót okozhat a betegnek, ezért körültekintéssel kell alkalmazni.
Teljesen cirkónium kerámia
Ezek a koronák teljes egészében cirkóniumból készülnek, ami kiemelkedően tartós. A keménységét a cirkónium adja, ami egy mesterséges gyémánt. Hosszú ideig használhatók anélkül, hogy elszíneződnének vagy károsodnának. Azonban a tartósságra helyezett hangsúly miatt ez az anyag kevésbé jól teljesít a természetes felületet illetően átlátszóságban és színben.

Felépítmény (fej)

Titán és cirkónium
A felépítmény a felső és alsó részekhez csatlakozik.
A titán erős anyag, ami nem hajlamos a korrózióra, és ez kiemelkedően tartóssá teszi. Az anyag hátránya, hogy ha az íny visszahúzódik, vagy átlátszó felső szerkezetet használnak, a fém láthatóvá válik, ami miatt kevésbé lesz vonzó a fog.
A cirkónium erős és fémmentes anyag, így nem kell aggódni a fémmel kapcsolatos allergiás reakciók miatt. A színe a természetes fogak fehérjéhez közel áll, ami garantálja, hogy a csatlakozó nem látszik ki, ezáltal az összes jelenleg kapható implantátum felépítmény anyag közül ez a legvonzóbb.

Csavar (fogászati implantátum)

Titán
Ez a rész az állkapocscsontba van beágyazva. Az anyaga titán, ami képes összekapcsolódni a csonttal.

Példák a fogászati implantátumok vizsgálatára digitális mikroszkóppal

Bemutatjuk a legújabb példákat a fogászati implantátumok képeinek megfigyelésére a KEYENCE VHX sorozat 4K-s digitális mikroszkópjával.

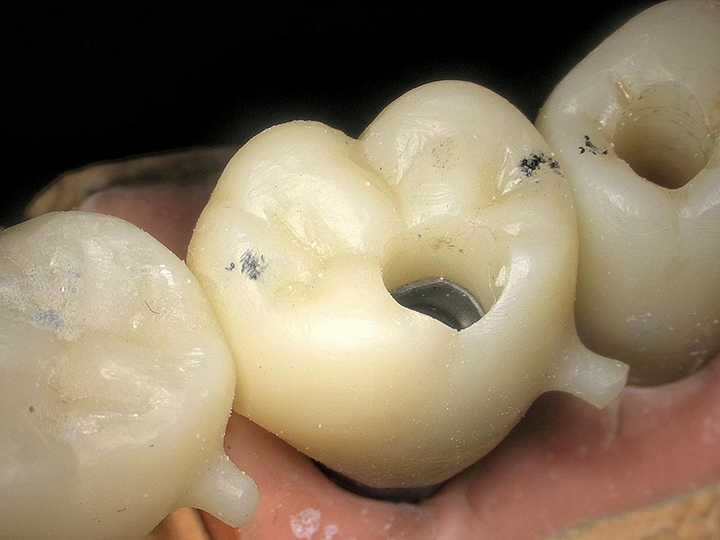

Koronák megfigyelése
A nagy mélységélességnek köszönhetően a teljes fogat fókuszba hozhatja.
20×, gyűrűs megvilágítás

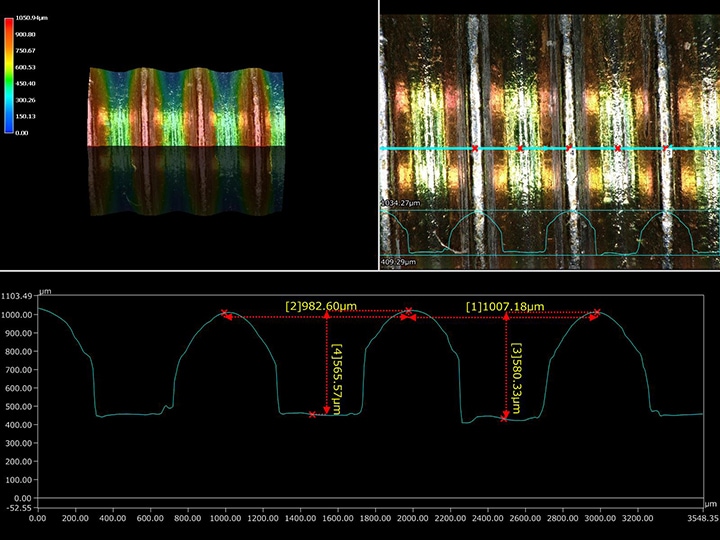

Implantátumcsavar menetemelkedésének és mélységének mérése
100×, gyűrűs megvilágítás

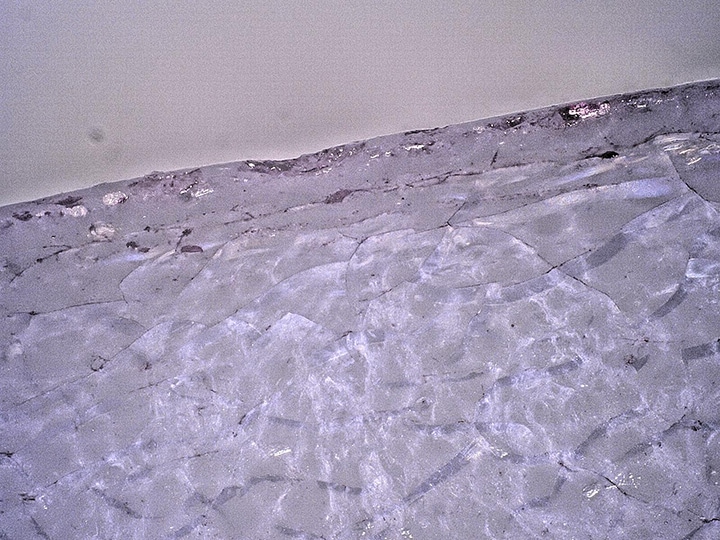

Koronák repedéseinek és letöréseinek megfigyelése
A HDR-funkcióval eltávolíthatók a becsillanások, ami lehetővé teszi a felület állapotának megfigyelését.
300×, koaxiális megvilágítás + HDR
