Lencsék vizsgálata és mérése digitális mikroszkóppal
A lencsék a mindennapi élet során széles körben használt optikai alkatrészek; megtalálhatók különféle tárgyakban, például fényképezőgépekben és kamerákban, mikroszkópokban, távcsövekben és szemüvegekben. A lencsék nagyvonalakban két típusba sorolhatók: vannak domború lencsék és homorú lencsék. Az optikai lencséket, például a teleobjektívek lencséit és a nagyító-kicsinyítő lencséket több domború és homorú lencse kombinációja alkotja. Ez a rész bemutatja a lencsék működését, és példákat ad digitális mikroszkóppal történő vizsgálatukra és mérésükre.
![Lencsék vizsgálata és mérése digitális mikroszkóppal](/huhu/Images/ss_vhx-casestudy_o_lens_001_2067110.jpg)
- Mi a törésmutató?
- Mi a diszperzió (szóródás)?
- A kromatikus aberráció elve és javítása
- A kromatikus aberrációt minimalizáló fluorit- (kalcium-fluorid, CaF2) lencsék
- Példák lencsék vizsgálatára és mérésére digitális mikroszkóppal
Mi a törésmutató?
A törésmutató a fény levegőben mért terjedési sebességének és a fény anyagban mért terjedési sebességének hányadosa.
Mivel a fény terjedési sebessége az anyagtól és a fény hullámhosszától függ, a törésmutató is eltérő az anyag és a fény hullámhosszának megfelelően. A fénytörés iránya a Snellius–Descartes-törvénnyel számítható ki.

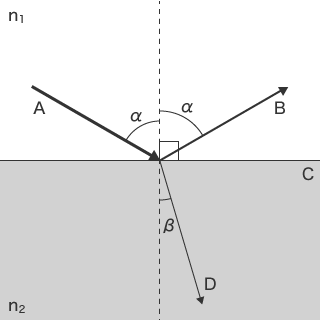

A Snellius–Descartes-törvény (n1sinα = n2sinβ)
1. törésmutató (pl. levegő): n1
2. törésmutató (pl. víz, üveg): n2
Beesési szög: α
Törési szög: β
![](/huhu/Images/ss_vhx-casestudy_o_lens_002_2067111.png)
- A: Beeső fénysugár
- B: Visszavert fénysugár
- C: Tükröző felület (közeghatár)
- D: Megtört fénysugár
Mi a diszperzió (szóródás)?

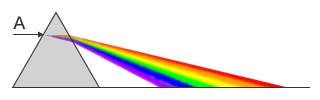

Amikor a fény prizmán halad át, megjelenik a fény spektruma.
Ezt a jelenséget a fény diszperziójának (szóródásának vagy felbontásának) nevezzük. Azért következik be, mert a különböző hullámhosszúságú fénynyaláboknak eltérő a törésmutatója.

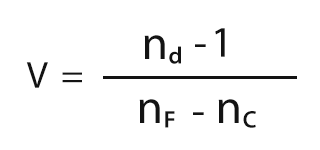

Az optikai üveg diszperzióját az Abbe-számnak (V) nevezett értékkel fejezzük ki.
![V={\frac {n_{d}-1}{n_{F}-n_{C>](/huhu/Images/ss_vhx-casestudy_o_lens_004_2067112.png)
![](/huhu/Images/ss_vhx-casestudy_o_lens_003_2067113.png)
![](/huhu/Images/ss_vhx-casestudy_o_lens_005_2067114.png)
- A: Fehér fény

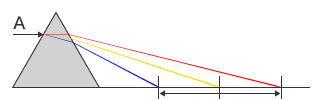

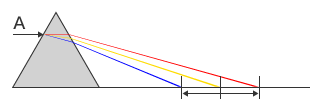

Nagy diszperzió esetén növekszik a fény spektrumának szélessége.
![](/huhu/Images/ss_vhx-casestudy_o_lens_006_2067115.png)
- A: Fehér fény
Kis diszperzió esetén csökken a fény spektrumának szélessége.
A kromatikus aberráció elve és javítása

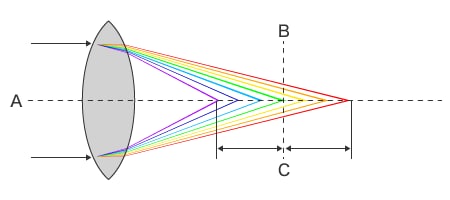

Amint ezt az alábbi ábra szemlélteti, a fény diszperziója (szóródása) miatt a rövid hullámhosszú fény fókuszpontja a lencséhez közelebb, a hosszú hullámhosszú fényé pedig a lencsétől távolabb található. Amikor egy adott hullámhosszú fénynél valami fókuszba kerül, akkor más hullámhosszú fény esetében kikerül a fókuszból, ez pedig elhomályosítja a kép színeit. Ezt a jelenséget kromatikus aberrációnak hívjuk.
![](/huhu/Images/ss_vhx-casestudy_o_lens_007_2067116.png)
- A: Fénysugár
- B: Fókuszpont
- C: A fókusztávolságok között különbség

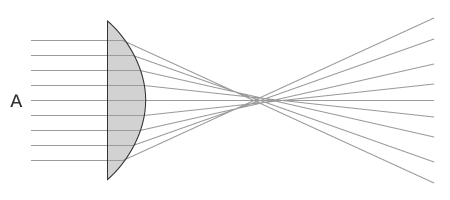

Mi a szférikus aberráció?
A kromatikus aberrációt az okozza, hogy a(z összetett) fény eltérő hullámhosszú fénynyalábokból áll. Aberráció azonban egyszínű fény esetében is előfordul – ennek neve monokromatikus aberráció. Ennek jellemző példája a szférikus aberráció. A domború lencse felszínének alakja a gömbfelszín egy darabja. Ezért minél közelebb van egy pont a lencse széléhez, annál nagyobb a beesési szög, ez pedig nagyobb törési szöget jelent. Azt a jelenséget, hogy a fókuszpont helye eltérő a lencse közepéhez közeli és az attól távolabbi pontok esetében, szférikus aberrációnak nevezzük.
![](/huhu/Images/ss_vhx-casestudy_o_lens_008_2067118.png)
- A: Fény
Hogyan korrigálható a szférikus aberráció?

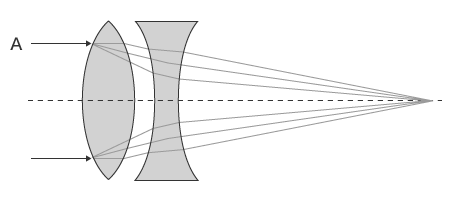

A szférikus aberráció úgy küszöbölhető ki, hogy például egy domború lencsét egy homorú lencsével kombinálunk (a homorú lencse esetében az aberráció ellentétes irányú), vagy hogy különböző törésmutatójú lencséket kombinálunk.
![](/huhu/Images/ss_vhx-casestudy_o_lens_009_2067119.png)
- A: Fény

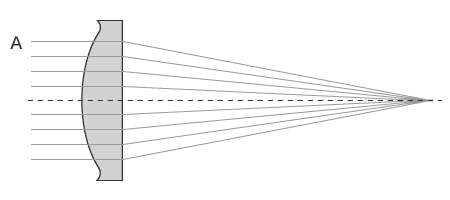

A szférikus aberráció kiküszöbölésének másik módszere az aszférikus lencsék használata. Több lencse kombinálása helyett a lencse gömbfelszínét a szélén úgy munkálják meg, hogy olyan ívelt felület keletkezzen, amely a lencsék számának növelése nélkül képes korrigálni a fókuszpontok helyét.
![](/huhu/Images/ss_vhx-casestudy_o_lens_010_2067120.png)
- A: Fény

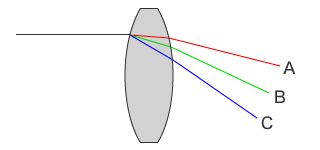

A kromatikus aberrációt minimalizáló fluorit- (kalcium-fluorid, CaF2) lencsék
Amikor minimalizálni kell a kromatikus aberrációt, fluoritból készült lencséket, azaz fluoritlencséket használnak.
A természetes fluoritból készült fluoritlencsék törésmutatója és diszperziója is kicsi – a közönséges üvegtípusokból készült lencsék nem rendelkeznek ilyen tulajdonsággal.

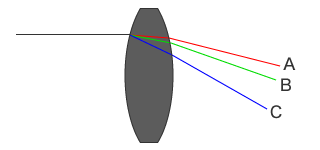

A fluoritlencsék diszperziója továbbá a vöröstől a zöld színig tartó fényhullámhossz-tartományban kicsi, és olyan kiváló részleges diszperziós tulajdonsággal rendelkeznek, amely nagymértékben szórja a zöldtől a kék színig tartó hullámhossz-tartományba eső fényt. A KEYENCE digitális mikroszkópjai fluoritlencséket használnak, így kicsi aberrációjú, kiváló képeket adnak.
![](/huhu/Images/ss_vhx-casestudy_o_lens_011_2067121.png)
![](/huhu/Images/ss_vhx-casestudy_o_lens_012_2067122.png)
- A: Vörös
- B: Zöld
- C: Kék

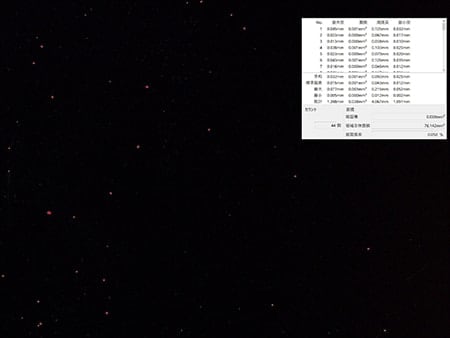

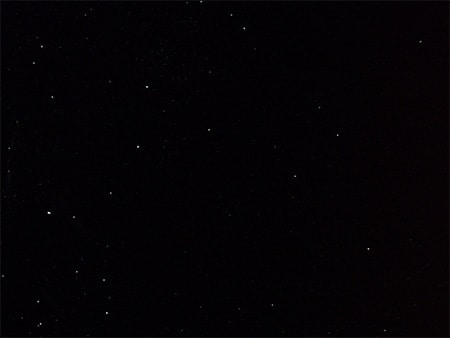

Példák lencsék vizsgálatára és mérésére digitális mikroszkóppal
Az alábbiakban felsoroljuk a legújabb példákat a lencsék vizsgálatára és mérésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.
![](/huhu/Images/ss_vhx-casestudy_o_lens_013_2067123.jpg)

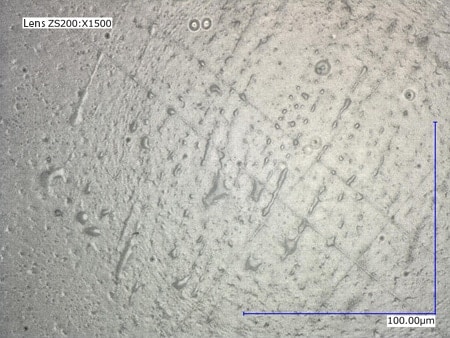

2D-s kép
![](/huhu/Images/ss_vhx-casestudy_o_lens_014_2067124.jpg)

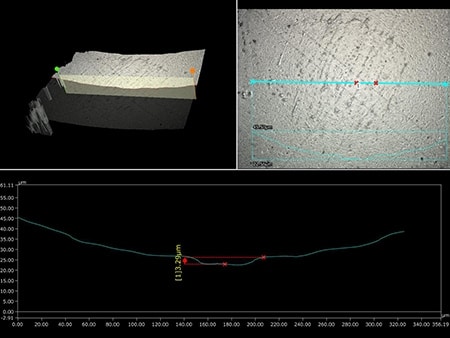

A 3D-s profilmérés képe
![](/huhu/Images/ss_vhx-casestudy_o_lens_015_2067125.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_lens_016_2067126.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_lens_017_2067127.jpg)

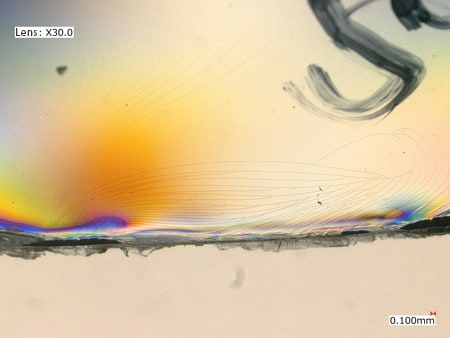

Az átmenőfényes polarizált megvilágítással végzett vizsgálat láhatóvá teszi a belső feszültséget, az idegen részecskéket és a repedéseket.
![](/huhu/Images/ss_vhx-casestudy_o_lens_018_2067128.jpg)

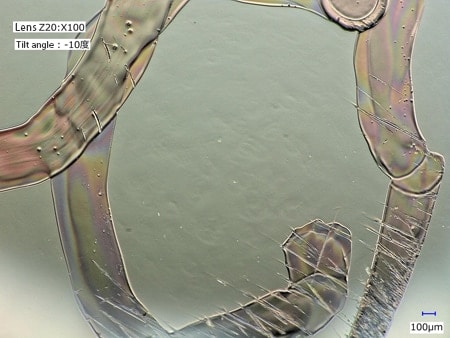

Most már felvételek készíthetők a hibás területekről.
![](/huhu/Images/ss_vhx-casestudy_o_lens_019_2067129.jpg)

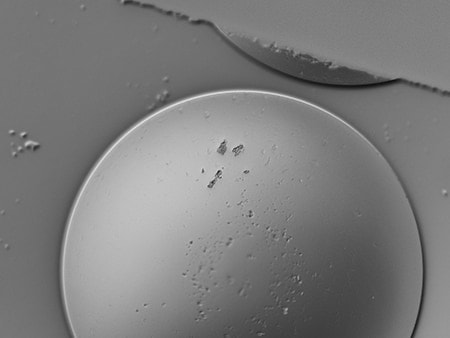

Koaxiális megvilágítás + optikai árnyékhatás üzemmód
![](/huhu/Images/ss_vhx-casestudy_o_lens_020_2067130.jpg)

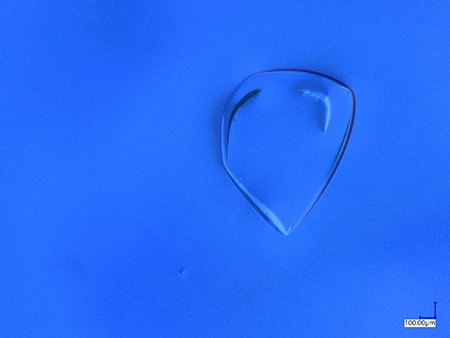

Gyűrűs megvilágítás + optikai árnyékhatás üzemmód
