Porok vizsgálata és mérése digitális mikroszkóppal
A szilárd halmazállapotú részecskék halmazát, beleértve a por állagú anyagokat is, összefoglalóan granulált anyagoknak nevezzük. Az 1 mm-nél nagyobb részecskékből álló granulált anyagokat általában szemcsés anyagoknak, az 1 mm-nél kisebb részecskékből állókat poroknak nevezzük. Az ilyen anyagok alakja és térfogata szabadon módosítható. Ezért elmondható, hogy a porok olyan szilárd halmazállapotú anyagok, amelyek a folyadékok és a gázok tulajdonságaival rendelkeznek. Ez a rész áttekinti a porokat, ismerteti a tulajdonságaikat, és példákat ad digitális mikroszkóppal történő vizsgálatukra és mérésükre.
![Porok vizsgálata és mérése digitális mikroszkóppal](/huhu/Images/ss_vhx-casestudy_o_powder_001_2067133.jpg)
- Részecskeméret-eloszlás porokban
- Porok fluidizálása
- Porok fluiditása
- Példák porok vizsgálatára és mérésére digitális mikroszkóppal
Részecskeméret-eloszlás porokban
A porban különböző átmérőjű részecskék találhatók, e változatosság fokát részecskeméter-eloszlásnak nevezzük.
A részecskeméret-eloszlást rendszerint úgy jelenítik meg grafikonként, hogy a vízszintes tengelyen a részecskeátmérőt [μm], a függőleges tengelyen pedig a gyakoriságot [%] tüntetik fel.
Részecskeméret-eloszlás és jellemző példák porokra

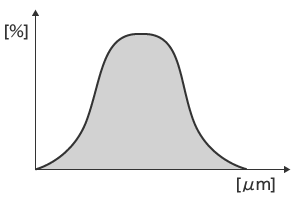

- Normál eloszlás
-
Jellemző példa: Por állagú aktív szén

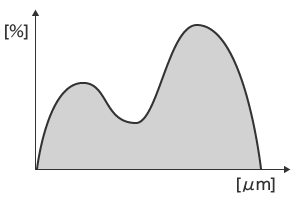

- Nagy részecskeátmérő és kicsi részecskeátmérő (két csúcs)
-
Jellemző példa: Könnyen összetapadó porok

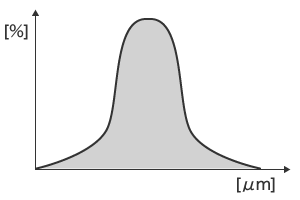

- Egyforma átmérő
-
Jellemző példa: Nyomtatófestékporok

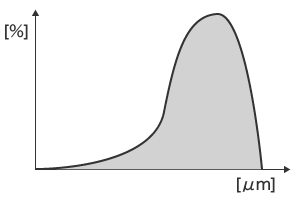

- Nagy részecskeátmérő
-
Jellemző példa: Homok, cukor, só

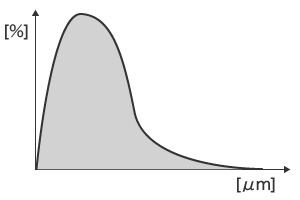

- Kicsi részecskeátmérő
-
Jellemző példa: Titán-oxid, nem oldódó színezőanyagok, oldódó színezőanyagok
Porok fluidizálása

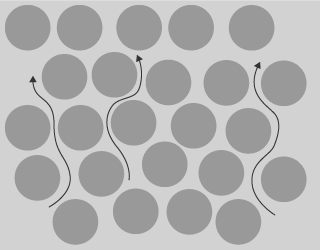

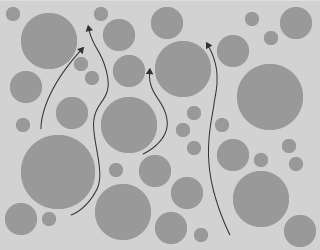

Az olyan porok, amelyek esetében a részecskeméret-eloszlás a normál eloszlást követi, hajlamosak megtartani a levegőt, és így könnyen fluidizálhatók. A hasonló átmérőjű részecskékből álló porok azonban nehezen fluidizálhatók, mert a levegő átjut a részecskék között.
![](/huhu/Images/ss_vhx-casestudy_o_powder_007_2067139.png)
![](/huhu/Images/ss_vhx-casestudy_o_powder_008_2067140.png)
Porok fluiditása

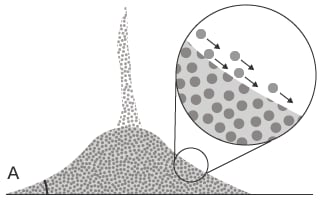

A vízszintes sík és a lejtő síkja által bezárt szög a nyugalmi szög. A nagy fluiditású porok nyugalmi szöge kicsi, a kis fluiditású porok nyugalmi szöge pedig nagy.
A nagy fluiditású porok gyakran nagy részecskékből állnak; ilyen por például a homok. Az ilyen porok szétterjednek a vízszintes síkon, és ha kúp alakú halmot képezünk belőlük, akkor az összeroskad.
![](/huhu/Images/ss_vhx-casestudy_o_powder_009_2067141.png)

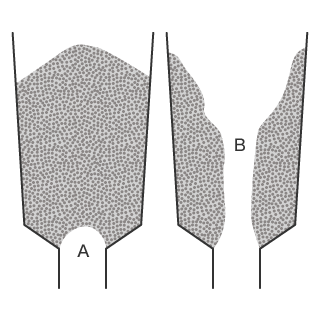

A kis fluiditású porok – ilyen például a liszt – nem terjednek szét a vízszintes síkon, és ha kúp alakú halmot képezünk belőlük, akkor megtartják ezt az alakot. Az alacsony fluiditású porokat nehéz kijuttatni tölcsérből és silóból, mert boltozódást vagy „patkánylyukat” (középső üreget) képezhetnek.
![](/huhu/Images/ss_vhx-casestudy_o_powder_010_2067142.png)
![](/huhu/Images/ss_vhx-casestudy_o_powder_011_2067143.png)
- A: Boltozódás
- B: „Patkánylyuk”

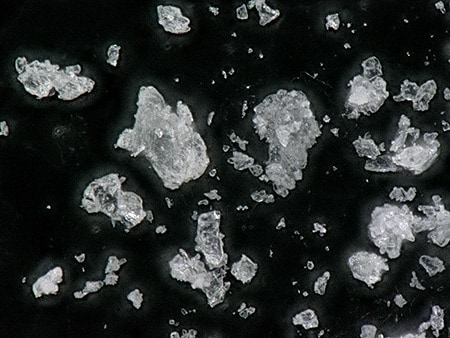

Példák porok vizsgálatára és mérésére digitális mikroszkóppal
Az alábbiakban felsoroljuk a legújabb példákat a porok vizsgálatára és mérésére a KEYENCE VHX sorozatú 4K-s digitális mikroszkópjával.
![](/huhu/Images/ss_vhx-casestudy_o_powder_012_2067144.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_powder_013_2067145.jpg)

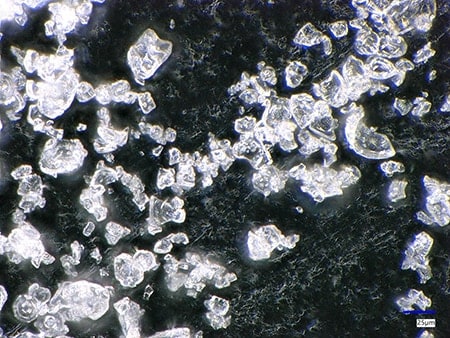

A mélységkompozíció funkció lehetőséget ad a fókuszban lévő összes részecskefelület vizsgálatára.
![](/huhu/Images/ss_vhx-casestudy_o_powder_014_2067146.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_powder_015_2067147.jpg)

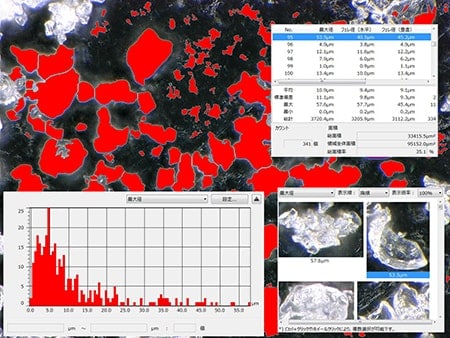

Az automatikus területmérés funkció hatékonnyá teszi az elemzést.
![](/huhu/Images/ss_vhx-casestudy_o_powder_016_2067148.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_powder_017_2067149.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_powder_018_2067150.jpg)
![](/huhu/Images/ss_vhx-casestudy_o_powder_019_2067151.jpg)
