Onmiddellijke meting van medische hulpmiddelen

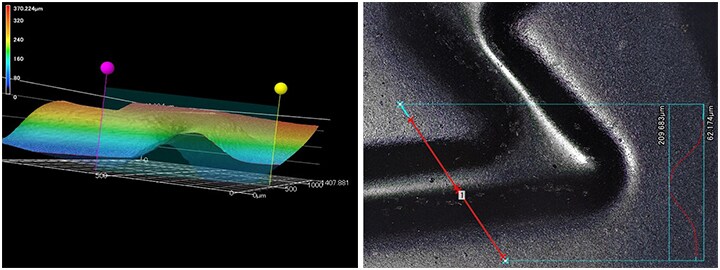

Veel medische hulpmiddelen worden rechtstreeks bij patiënten gebruikt, dus het is essentieel om een hoog niveau van kwaliteit, veiligheid en werkzaamheid te waarborgen. Snelle medisch-technologische innovaties en gestage productverbeteringen maken ook frequente evaluaties en inspecties noodzakelijk. Door onder dezelfde omstandigheden automatisch en nauwkeurig evaluaties uit te voeren en grote aantallen monsters te testen, kan er veel tijd worden bespaard. Deze sectie introduceert verschillende medische technologieën en hulpmiddelen samen met voorbeeldinspecties met behulp van de 3D-laserscanmicroscoop van KEYENCE.
- Injectienaalden
- Toepassingen in de medische sector — Injectienaalden en scalpels
- Implantaat
- Toepassingen in de medische sector — Implantaten
- Tabletten
- Toepassingen in de medische sector — Tabletten
Injectienaalden
Hieronder worden de namen van de onderdelen van injectienaalden en de typische types naaldpunten uitgelegd.

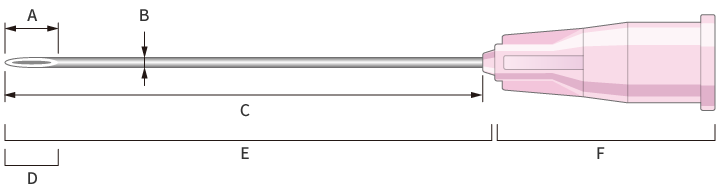

Delen van een injectienaald
- A
- Bladoppervlak (afschuining)
- B
- Buitendiameter (meter)
- C
- Naaldlengte
- D
- Naaldpunt (bladrand)
- E
- Schacht
- F
- Naaldnaaf (kleurclassificatie op meternummer)
Naalddikte (G)
| G | Buitendiameter (mm) | Naafkleur (kleurcode) | Doel |
|---|---|---|---|
| 18 |
ø1,2 |
Roze |
Bloedtransfusie |
| 19 |
ø1,1 |
Crèmekleurig |
Bloedtransfusie |
| 20 |
ø0,9 |
Geel |
Intraveneuze injectie/veneuze bloedafname |
| 21 |
ø0,8 |
Donkergroen |
Intraveneuze injectie/veneuze bloedafname |
| 22 |
ø0,7 |
Zwart |
Subcutane injectie/intraveneuze injectie/intramusculaire injectie/veneuze bloedafname |
| 23 |
ø0,6 |
Donkerblauw |
Subcutane injectie/intraveneuze injectie/intramusculaire injectie/veneuze bloedafname voor kinderen/arteriële bloedafname |
| 24 |
ø0,55 |
Middelpaars |
Subcutane injectie |
| 25 |
ø0,5 |
Oranje |
Subcutane injectie |
| 26 |
ø0,45 |
Bruin |
Intracutane injectie |
| 27 |
ø0,4 |
Middelgrijs |
Intracutane injectie |
* De ISO-norm definieert de kleurcodering van naaldnaven.
Typische soorten naaldpunten

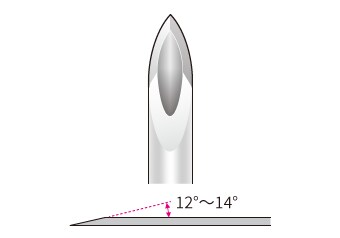

- Lancetpunt (gewone afschuining)
-
De onderrandoppervlakken worden rechts en links van het hoofdoppervlak van de naaldpunt gemaakt om de weerstand tegen de naald te minimaliseren. Dit is de typische vorm van naalden (inclusief injectienaalden). Het lancetpunt voor subcutane injecties wordt een gewone afschuining genoemd, met bladoppervlakhoeken variërend van 12° tot 14°.

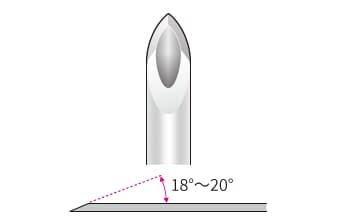

- Lancetpunt (korte afschuining)
-
Dit type heeft een kortere bladrand dan gewone afgeschuinde naalden om bijwerkingen, waaronder weefselbeschadiging, te verminderen. De hoek van het randoppervlak is scherp, variërend van 18° tot 20°, wat de weerstand tegen de naald verhoogt en de snijkwaliteit vermindert. Deze naald wordt gebruikt voor bloedafnames waarbij de bloedvaten beschadigd kunnen raken.

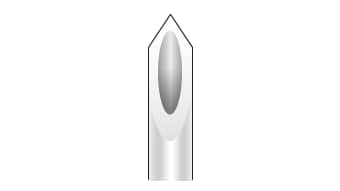

- Teruggesneden punt
-
Aan de achterzijde van het hoofdrandvlak is er een klein randvlak gecreëerd. Er is een bergvormig uitsteeksel wanneer u de naaldpunt vanaf het hoofdrandoppervlak bekijkt. De snijkwaliteit is hoog en de pijn wordt effectief verlicht.

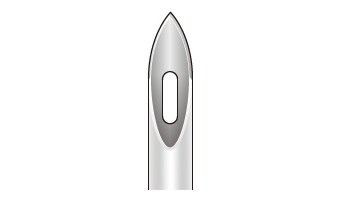

- Lancetpunt (achteroog)
-
In de punt van de naald is er een gaatje geboord in de achterkant van de lancetpunt. Dit speciale gaatje is ontwikkeld voor gebruik bij dialyses. Het gaatje aan de achterkant vermindert de inwendige druk op de bloedvatwand en voorkomt vernauwingen van het bloedvat en beschadiging van rode bloedcellen.

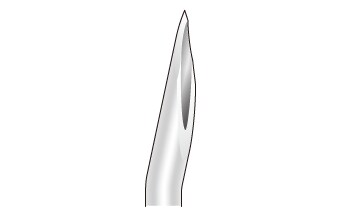

- Huber-punt
-
Deze naaldpunt is naar het afgeschuinde vlak gebogen en wordt gebruikt om medicijnen te injecteren via een poort die onder de huid is geïmplanteerd. De poort is als een tank om medicijnen op te slaan. In tegenstelling tot het druppelinfuus hoeven patiënten tijdens het infuus niet stil te zitten, zodat ze zonder speciale overwegingen kunnen werken of sporten, ook als de poort niet in gebruik is.

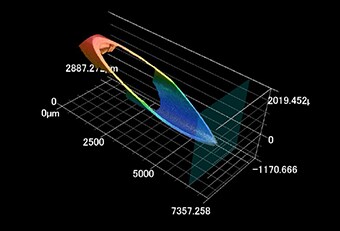

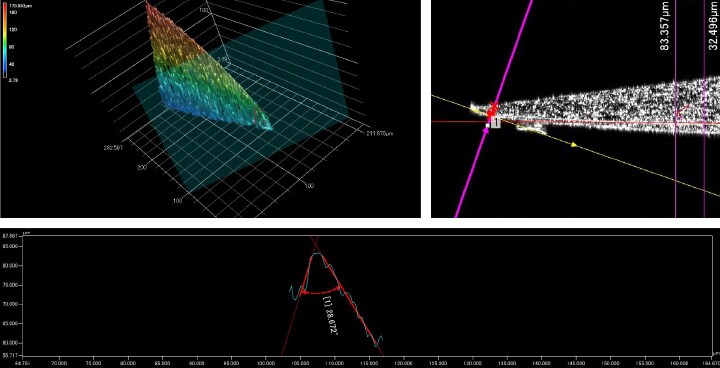

Toepassingen in de medische sector — Injectienaalden en scalpels
Implantaat
Implantaat is een verzamelnaam voor hulpmiddelen en materialen die in een menselijk lichaam worden geplaatst. Implantaten omvatten pacemakers, kunstmatige gewrichten en kunstmatige tandwortels.
Kunstmatige tandwortels worden tandheelkundige implantaten genoemd.

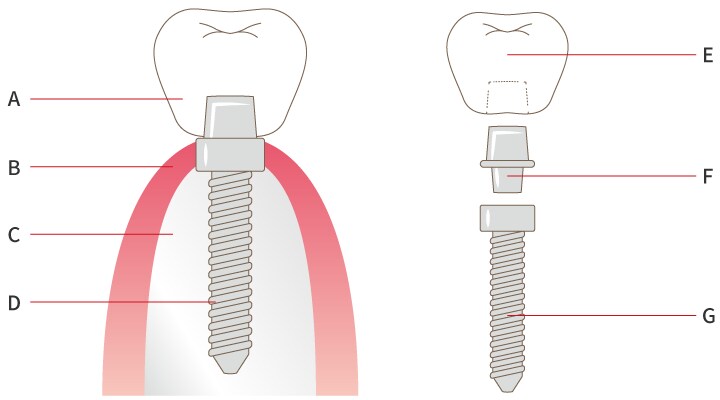

Namen van tandheelkundige implantaatonderdelen
- A
- Kunsttand
- B
- Tandvlees
- C
- Kaakbeen
- D
- Implantaat
- E
- Kroon (kunsttand)
- F
- Steunpunt (gewricht)
- G
- Implantaat (kunstmatige tandwortel)
- Kroon (kunsttand)
- Dit zijn kunsttanden die met cement of schroeven op steunpunten worden bevestigd.
- Steunpunt (gewricht)
- Ze worden tussen implantaten en kunsttanden geplaatst. Over het algemeen worden ze met schroeven op implantaten bevestigd.
- Implantaat (kunstmatige tandwortel)
- Ze worden in het bot geplaatst.
Materialen en kenmerken van tandheelkundige implantaten
Kroon (kunsttand)
- Zirkonia-keramiek
- Zirkonia-keramiek heeft de grootste voordelen, waaronder een aangenaam uiterlijk en sterkte. Keramiek wordt versmolten met zirkonia (wit niet-metalen materiaal en kunstmatige diamant).
- Alle keramiek
- Alle onderdelen zijn gemaakt van keramiek. Ze hebben een mooie transparantie en glans en er is geen degradatie of verkleuring na verloop van tijd. Ze zijn zwakker dan zirkonia-keramiek of metaalbindingen, dus soms breken ze of brokkelen ze af.
- Metaalbinding
- Deze implantaten worden gemaakt door keramiek met metalen te versmelten. Er is geen degradatie of verkleuring na verloop van tijd, maar omdat het een metalen frame bevat, is het uitzicht niet zo mooi. Ook kunnen er zorgen zijn over metaalallergieën, afhankelijk van het gebruikte metaal.
- Volledige zirkonia-keramiek
- Ze zijn volledig gemaakt van zirkonia dat een uitstekende duurzaamheid heeft. Ze verkleuren of vlekken niet, maar ze hebben een inferieure transparantie en kleurafwerkingskwaliteit in vergelijking met keramiek.
Steunpunt (gewricht)
- Titaan, Zirkonia
- Gewrichtsdelen tussen kunsttanden en implantaten. Titanium heeft een uitstekende sterkte, weerstand tegen corrosie en duurzaamheid, maar ziet er niet zo mooi uit. Zirkonia biedt sterkte en er is geen risico op metaalallergie. Omdat de kleur dicht bij die van natuurlijke tanden ligt, ziet het er ook mooi uit.
Implantaat (kunstmatige tandwortel)
- Titanium
- Wordt in het kaakbot geplaatst. Het materiaal is titanium dat is gecombineerd met bot.
Toepassingen in de medische sector — Implantaten

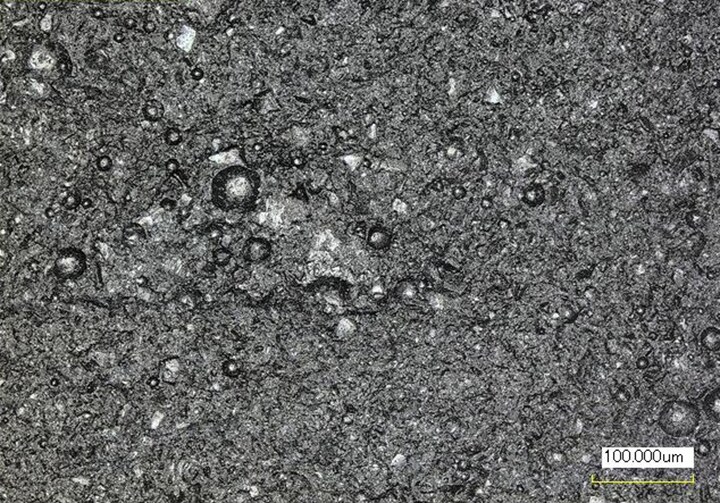

Tabletten
Tabletten zijn vaste farmaceutische producten waarin actieve ingrediënten worden samengeperst en gevormd.
Omdat tabletten draagbaar zijn, de juiste dosis gemakkelijk te begrijpen is en ze voor lange perioden kunnen worden bewaard, zijn ze de meest gebruikte vorm van medicijnen.

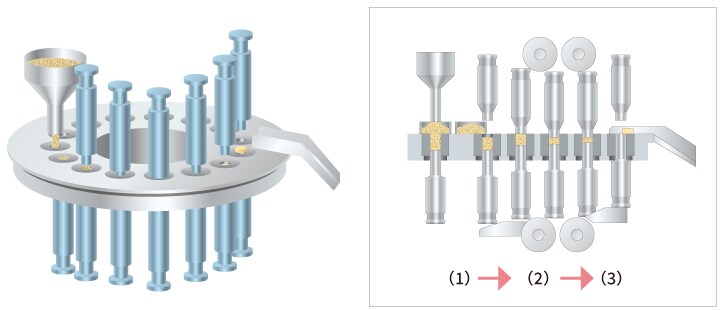

Tabletpers

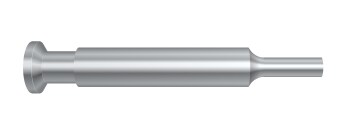

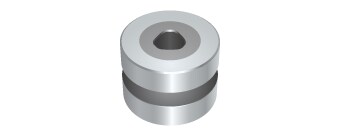

Rotatiegietmachines worden over het algemeen tabletpersen genoemd. Het poeder wordt automatisch afgemeten en in een matrijs gedaan, en vervolgens wordt het door een pons ingedrukt om een tablet te vormen. Vullen, samendrukken en afgeven vinden continu plaats.
- (1) Vullen
- (2) Samendrukken
- (3) Afgeven
