Waarnemen en meten van hydraulische componenten met digitale microscopen

Hydraulische componenten worden gebruikt voor apparatuur waarin een kleine kracht moet worden omgezet in een grotere kracht zoals bij bouwmachines, graafmachines en remmen van auto's. Hydraulische componenten hebben een hoge energiedichtheid, waardoor apparaten kleiner en lichter kunnen zijn. In dit gedeelte staan voorbeelden van het met digitale microscopen waarnemen en meten van hydraulische componenten.

Principe van hydraulisch mechanisme
Voor- en nadelen van het hydraulisch mechanisme
Voorbeelden van hydraulische componenten
Voorbeelden van het waarnemen en meten van hydraulische componenten met digitale microscopen

Principe van hydraulisch mechanisme

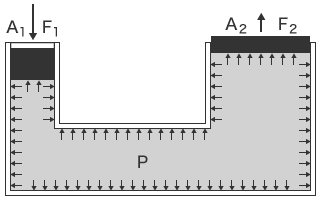

Als er druk wordt uitgeoefend op een deel van een stationaire vloeistof (olie) in een afgesloten container, wordt deze druk gelijkmatig en verticaal verdeeld over alle oppervlakken die door de vloeistof worden geraakt, ongeacht de vorm van de container. Dit fenomeen wordt de wet van Pascal genoemd. Bij hydraulische systemen wordt olie gebruikt om op basis van dit principe kracht te leveren.

$F_2=\frac{A_2}{A_1}{F_1}$

A₁: doorsnede A₁

F₁: kracht F₁

A₂: doorsnede A₂

F₂: kracht F₂

P: druk

Voor- en nadelen van het hydraulisch mechanisme

Het hydraulisch mechanisme heeft grote voordelen, maar ook enkele bijzondere nadelen.

Voordelen van het hydraulisch mechanisme

Een grote kracht kan nauwkeurig op hoge snelheid worden overgedragen.
De krachtdichtheid is hoog, waardoor apparaten kleiner en lichter kunnen zijn.
De drukregelkleppen zorgen voor een hoog veiligheidsniveau.
De levensduur is lang dankzij de oliesmering.

Nadelen van het hydraulisch mechanisme

Gevoelig voor verontreiniging door olie.
Olie kan ontbranden. (Ontbrandingspunt is 200 tot 250 °C.)
Olie kan gaan lekken.

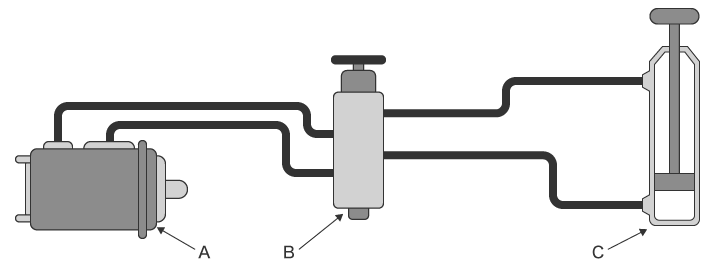

Voorbeelden van hydraulische componenten

A: Hydraulische pomp

B: Regelklep

C: Hydraulische actuator

Hydraulische pomp: Bij hydraulische pompen worden elektromotoren of motoren als krachtbron gebruikt om druk uit te oefenen op de hydraulische olie.
Regelklep: Regelkleppen regelen de druk, stroomsnelheid en stroomrichting van hydraulische olie. Deze kleppen worden respectievelijk drukregelkleppen, stroomregelkleppen en richtingsregelkleppen genoemd.
Hydraulische actuator: Hydraulische actuators zetten vloeistofkracht om in mechanische kracht. Componenten van hydraulische actuators zijn onder meer hydraulische cilinders die vloeistofkracht omzetten in een lineaire beweging, hydraulische motoren die vloeistofkracht omzetten in een roterende beweging, en oscillerende actuators die vloeistofvermogen omzetten in een oscillerende beweging.

Voorbeelden van het waarnemen en meten van hydraulische componenten met digitale microscopen

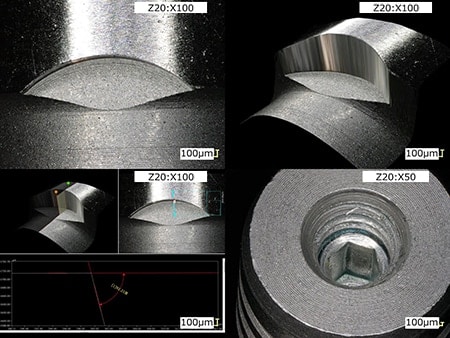

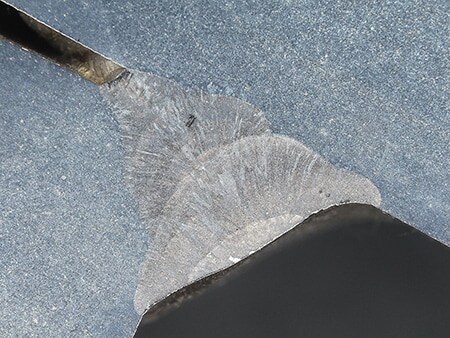

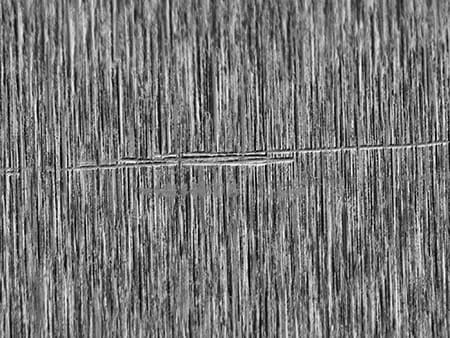

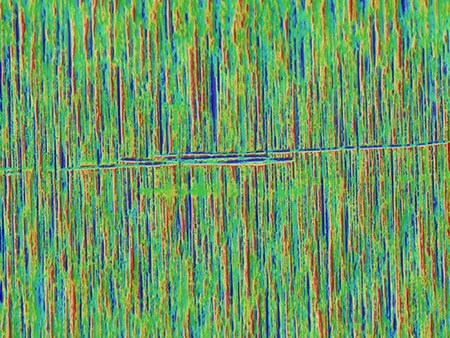

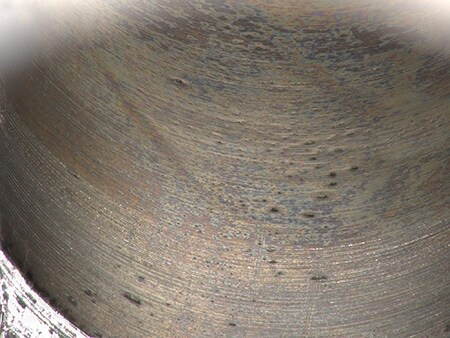

Dit zijn de nieuwste voorbeelden van het waarnemen en meten van hydraulische componenten met de 4K digitale microscoop van KEYENCE uit de VHX-reeks.
