Beeldopname en analyse van rotogravure met een digitale microscoop
Overal zien we drukwerk, op verpakkingen van voedsel en medicijnen, boeken, tijdschriften en vele andere voorwerpen.
In dit gedeelte worden voorbeelden gegeven van het maken van beelden en het analyseren van rotogravure met onze digitale microscoop.
- Wat is rotogravure? (geschikt voor het reproduceren van foto's)?
- Voorbeelden van beeldopname en analyse van rotogravure met een digitale microscoop
Wat is rotogravure? (geschikt voor het reproduceren van foto's)?
Rotogravure is een kenmerkende vorm van diepdruk. Een plaat waarop tekens en afbeeldingen worden gegraveerd, wordt een diepdrukplaat genoemd.
Tekens en afbeeldingen worden afgedrukt door inkt op verzonken oppervlakken (cellen) aan te brengen, waarna de inkt op papier wordt overgebracht. Deze methode wordt vaak gebruikt voor het drukken van fotoboeken en productverpakkingen, omdat bij die methode de kleurdiepte goed wordt weergegeven.

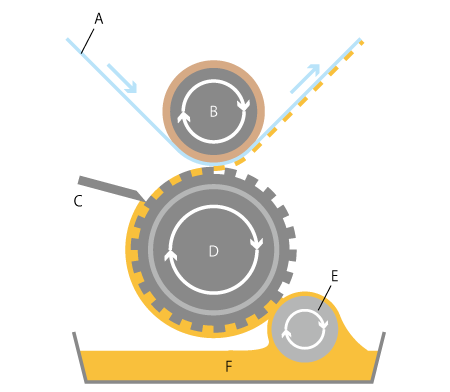

- A: Drukpapier
- B: Afdrukcilinder
- C: Rakel
- D: Plaat
- E: Inbrengrol
- F: Inkt
Inkt wordt via de inbrengrol op de plaat aangebracht en van de niet-bedrukte delen (niet-verzonken oppervlakken) verwijderd door met de rakel te schrapen. De inkt wordt van de cellen op het papier overgebracht tussen de afdrukcilinder (afdrukrol) en de plaat (rotogravurecilinder). Nadat het bedrukte papier is opgedroogd, wordt het opgerold.
Tekens en afbeeldingen worden op de plaat die een met koper beklede ijzeren kern heeft, gekerfd door graveren of etsen, en daarna wordt de plaat met chroom geplateerd om de duurzaamheid te verhogen.
Voor het bedrukken wordt papier van het roltype (opgerold papier) gebruikt, dat na het bedrukken weer wordt opgerold.
De kleurgradatie wordt aangepast met de diepte en de vorm van de verzonken oppervlakken (cellen). De hoeveelheid inktoverdracht kan hierdoor drastisch veranderen, zodat rotogravure bij uitstek geschikt is voor het weergeven van subtiele gradaties.
Als bovendien de voorbereiding eenmaal is voltooid en het drukken begint, is het drukken over het algemeen stabiel, omdat er weinig factoren zijn die het drukken kunnen beïnvloeden. De platen zijn duurzaam waardoor dit proces geschikt is voor productie in hoge volumes. De kosten voor het maken van platen zijn echter betrekkelijk hoog, zodat rotogravure onrendabel kan zijn, tenzij er grote oplagen worden gedrukt zoals voor tijdschriften.

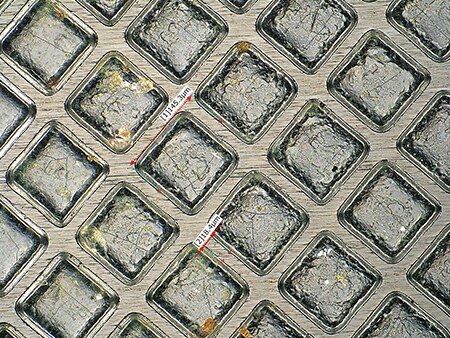

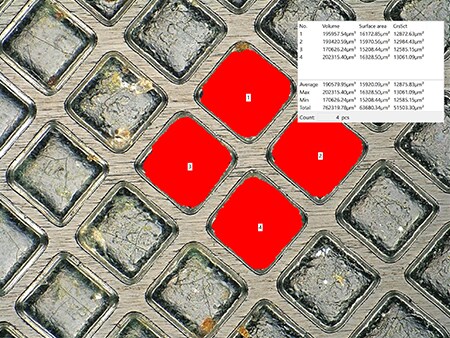

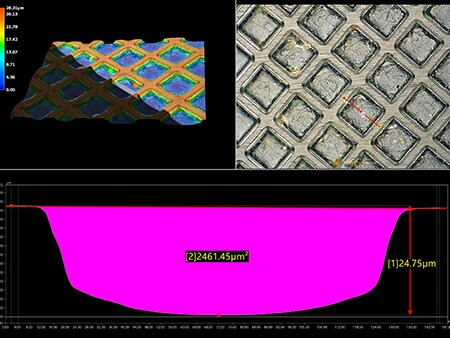

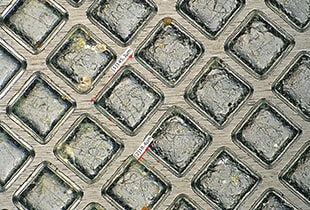

Voorbeelden van beeldopname en analyse van rotogravure met een digitale microscoop
In dit gedeelte worden de nieuwste voorbeelden gegeven van het maken en het analyseren van beelden van rotogravure met de 4K digitale microscoop uit de VHX-reeks van KEYENCE.
