Beeldopname en analyse van offsetdruk met een digitale microscoop

Wat is offsetdrukken? (geschikt voor drukken in grote volumes)?

Offsetdrukken is een standaard planografische drukmethode.
Planografisch drukken betekent letterlijk drukken op vlakke platen. Bij deze drukmethode worden op een plaat met chemicaliën zones gemaakt die olie en water vasthouden, en vervolgens worden de zones die water vasthouden, met water bevochtigd. De inkt hecht zich aan de oliehoudende delen en wordt afgestoten van de natte delen.

Inkt die op de vlakke plaat wordt aangebracht, wordt overgebracht op een hars- of rubberen transferrol die een toplaag wordt genoemd (off) en de inkt wordt dan vanaf de toplaag overgebracht op het drukpapier (set). Deze methode wordt offsetdruk genoemd, omdat er geen direct contact is tussen de plaat en het drukpapier.

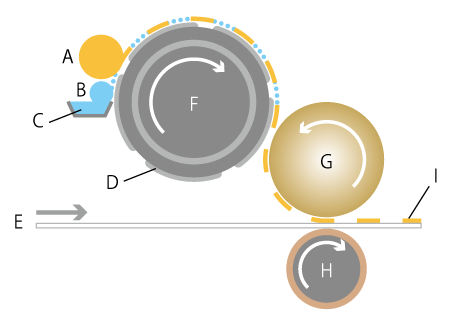

Bij offsetdruk wordt de inkt van de plaat op een rubberen oppervlak gebracht en vervolgens op het papier gezet.

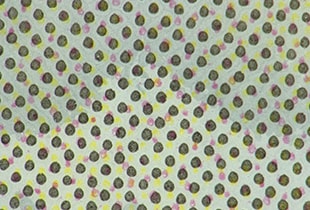

De gradatie in beelden zoals foto's wordt uitgedrukt met halftoonpunten in plaats van met inktgradatie. Het omzetten van gegevens in halftoonpunten wordt rasteren genoemd, en de afdrukdefinitie wordt bepaald door het rastertype en het aantal lijnen (het aantal halftoonpuntlijnen per inch).
Bij offsetdrukken worden vlakke platen gebruikt, die betrekkelijk gemakkelijk kunnen worden gemaakt. De originele platen kunnen moeiteloos en nauwkeurig worden gekopieerd. Het bedrukken van meerdere exemplaren van platen die naast elkaar liggen, bespaart drukkosten en tijd, wat deze methode geschikt maakt voor het drukken van grote volumes. Offsetdrukken wordt vaak gebruikt voor het drukken van brochures en soortgelijke media.

Voorbeelden van beeldopname en analyse van offsetdruk met een digitale microscoop

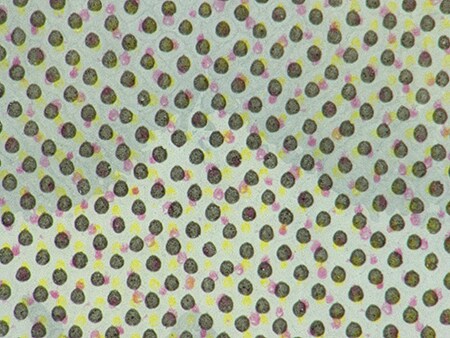

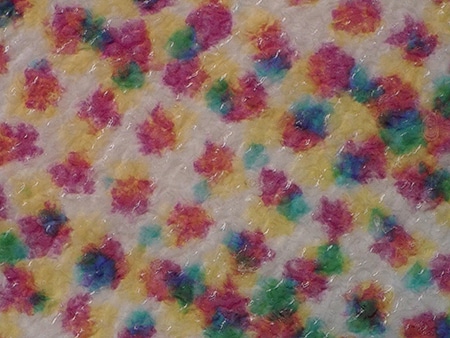

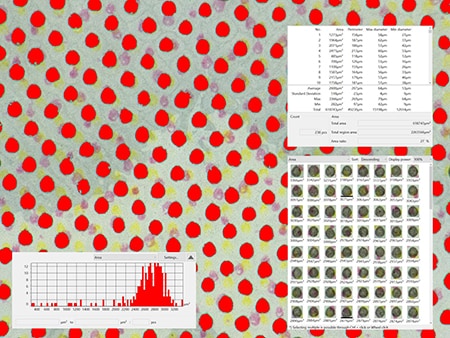

In dit gedeelte worden de nieuwste voorbeelden gegeven van het maken van beelden en het analyseren van offsetdruk met de 4K digitale microscoop uit de VHX-reeks van KEYENCE.
