Waarnemen en meten van plastic PET-flessen met digitale microscopen

De meeste plastic flessen die we in het dagelijks leven gebruiken, zijn gemaakt van polyethyleentereftalaat (PET), een soort hars gemaakt van aardolie. Dit materiaal wordt vaak gebruikt voor drankflessen, omdat het voldoet aan de Food Sanitation Act, veilig, licht en zeer recyclebaar is. In dit gedeelte staan de eigenschappen en productiemethode van plastic flessen die worden gemaakt van PET, en worden voorbeelden gegeven van hoe die met digitale microscopen kunnen worden waargenomen en gemeten.

Waarnemen en meten van plastic PET-flessen met digitale microscopen

Eigenschappen van PET-flessen

Dankzij de volgende eigenschappen worden PET-flessen veel gebruikt als drankflessen in het dagelijks leven.

  • PET-flessen zijn veilig en hygiënisch en voldoen aan de Food Sanitation Act.
  • PET-flessen zijn lichter en breken minder gemakkelijk dan glazen flessen.
  • PET-flessen zijn recyclebaar dus milieuvriendelijk.
  • PET-flessen veranderen in kooldioxide en water wanneer ze worden verbrand, waardoor er geen schadelijke stoffen vrijkomen.
  • PET-flessen kunnen steeds weer met dezelfde dop worden dichtgedraaid.
  • De inhoud kan worden gezien omdat PET-flessen doorzichtig zijn.
  • PET-flessen zijn eenvoudig te verwerken en leverbaar in veel verschillende maten.

Productiemethode van PET-flessen

De standaard PET-flessen worden vervaardigd met de biaxiale stretch-blaasmethode zoals hieronder weergegeven.

1. Voorvormen, die de originele buisvormige PET-flessen zijn en dienen als mal voor het maken van PET-flessen, worden gemaakt door spuitgieten.
2. Voorvormen worden tot ongeveer 100 °C verhit.
3. Elke voorvorm wordt in een flessenmal gestoken en vervolgens wordt de mal gesloten.
4. Lucht wordt onder hoge druk in de voorvorm geblazen om deze tegen de mal aan te drukken.
5. Na te zijn afgekoeld, wordt de mal geopend en wordt de PET-fles verwijderd.

Materialen van de doppen en etiketten voor PET-flessen

Flessen worden gemaakt van PET, maar de doppen voor die flessen worden gemaakt van polypropyleen (PP) en de etiketten van polystyreen (PS). PET, PP en PS worden om de volgende redenen gebruikt.

  • PP-doppen kunnen gemakkelijk stevig worden aangedraaid omdat PP zachter is dan PET.
  • PP is eenvoudig te verwerken, zoals voor rijgen en antislipvorming.
  • PET-etiketten zijn lastig aan te brengen op ronde flessen.

Op sommige recente PET-flessen zitten geen etiketten.
Terwijl PET in water zinkt, drijft PP. Door deze verschillende eigenschappen worden bij de recycling de doppen automatisch gescheiden van de flessen.

Petaloïde vorm

PET-flessen voor koolzuurhoudende dranken, die drukbestendige flessen worden genoemd, hebben altijd ronde doorsneden met dikke wanden. Daarnaast zijn er vijf hemisferische projecties op de bodem van elke fles. Deze projecties lijken op bloembladen, wat wordt beschouwd als de ideale vorm om gasdruk te weerstaan.

Voorbeelden van het waarnemen en meten van PET-flessen met digitale microscopen

Dit zijn de nieuwste voorbeelden van het waarnemen en meten van PET-flessen met de 4K digitale microscoop van KEYENCE uit de VHX-reeks.

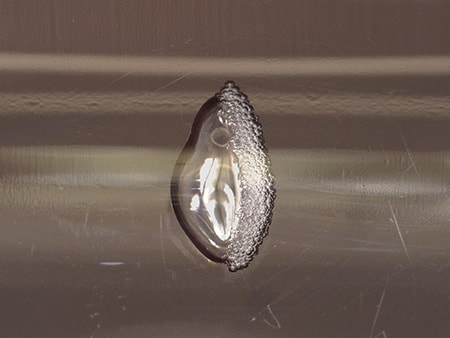

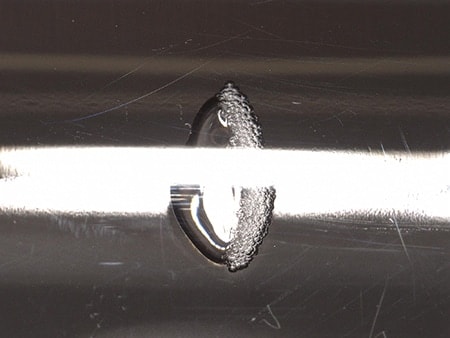

Waarneming van een defect in een voorvorm door een luchtbel
VH-Z20, 50×, ringverlichting zonder verwijdering van ringreflectie
VH-Z20, 50×, ringverlichting met verwijdering van ringreflectie
Met de functie voor het verwijderen van ringreflecties kan er zonder glinstering worden waargenomen.
Waarneming van krassen op het oppervlak van een dop

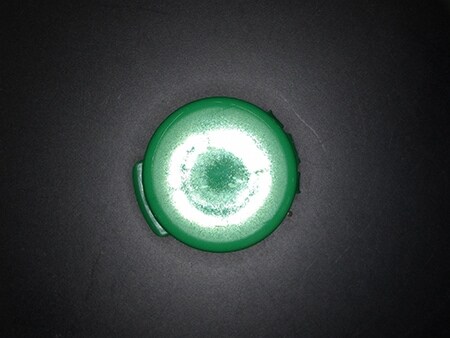

VH-Z00, 5×, ringverlichting zonder verwijdering van ringreflectie

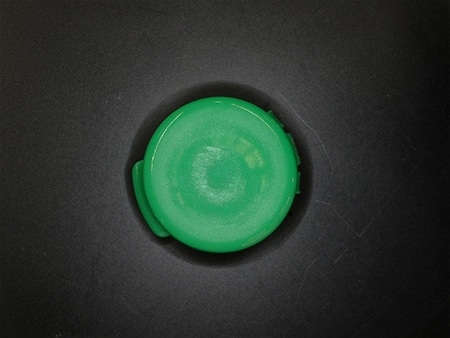

VH-Z00, 5×, ringverlichting met verwijdering van ringreflectie
Met de functie voor het verwijderen van ringreflecties kunnen krasjes op doppen worden waargenomen.

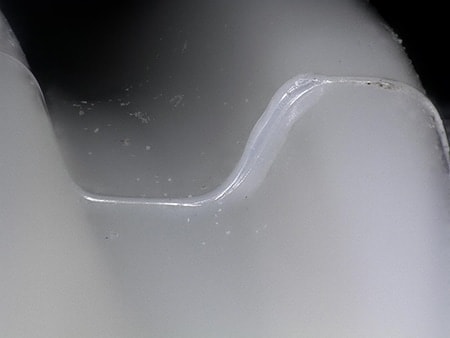

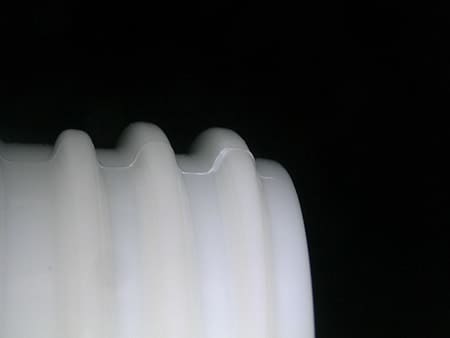

Waarneming van bramen op de opening van een PET-fles
VH-Z20, 20×, ringverlichting
VH-Z20, 100×, ringverlichting
Een grote scherptediepte maakt gekanteld waarnemen gemakkelijk.
Waarneming van gebarste hars op de bodem van een PET-fles

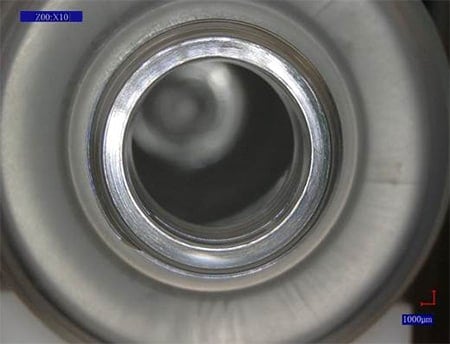

VH-Z00, 10×, ringverlichting
Beeld scherpgesteld op de flessendop

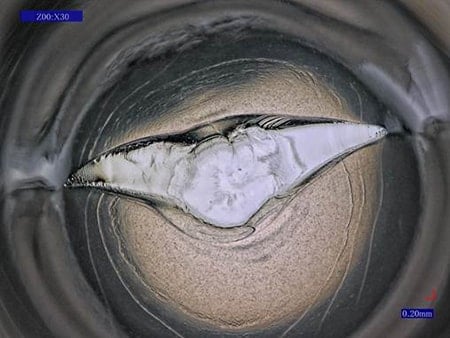

VH-Z00, 30×, ringverlichting
Beeld scherpgesteld op de flessendop
Een lange werkafstand en een grote scherptediepte maken de waarneming van een container mogelijk zonder te snijden.

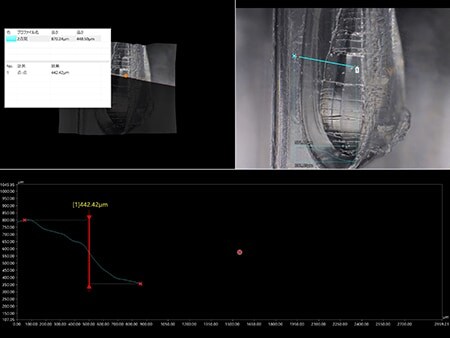

Meting van de diepte van een defect op een PET-fles
VHX-E100, 100×, gedeeltelijke ringverlichting

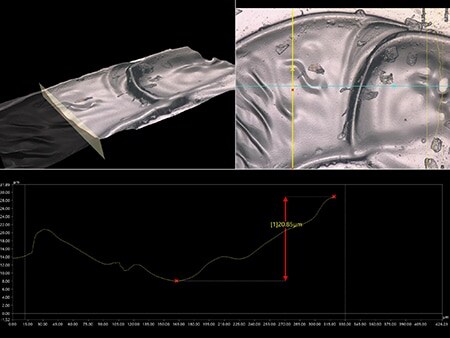

Meting van de diepte van een markering op een PET-fles
VHX-E500, 700×, coaxiale verlichting
Door krasjes of markeringen op de buitenkant van dunne PET-flessen kunnen er gemakkelijk gaatjes in ontstaan. De diepte van krassen, gaatjes en markeringen kan tijdens het waarnemen worden gemeten met een digitale microscoop.

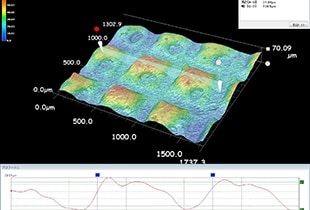

3D-profielmeting van een geplakt etiket op een PET-fles
VH-Z20, 200×, ringverlichting
