Chemische en materialenindustrie

Waarnemen en meten van koppelingen en kleppen voor leidingen met een digitale microscoop

Fabrieken worden gebouwd met verschillende leidingen die worden gebruikt voor het vervoer van allerlei vloeistoffen en gassen. Koppelingen en kleppen worden gebruikt om deze leidingen met elkaar te verbinden en lekkages te voorkomen. In dit gedeelte staan voorbeelden van het waarnemen en meten van koppelingen en kleppen voor leidingen met een digitale microscoop.

Termen voor koppelingen en kleppen voor leidingen
Soorten koppelingen
Soorten kleppen
Koppelmethoden voor leidingen
Gebruikelijke materialen voor leidingen
Waarnemen en meten van leidingen, koppelingen en kleppen met een digitale microscoop

Termen voor koppelingen en kleppen voor leidingen

Vloeistof: De vloeistof of het gas welke door de leidingen stroomt.
Koppelingen: De componenten waarmee leidingen worden gekoppeld aan andere leidingen, kleppen en andere onderdelen. Met koppelingen kunnen leidingen in een bocht worden gelegd, kunnen leidingen worden afgetakt en samengevoegd, de dikte van de leidingen worden veranderd, leidingen worden verlengd en leidingen worden afgesloten.
Kleppen: Kleppen regelen de hoeveelheid, richting en druk van de vloeistof die door de leidingen stroomt. Soorten kleppen zijn klepafsluiters, kogelkranen, afsluiters en vlinderkleppen.
Drukverlies: De afname in druk van vloeistof of gas welke door een leiding stroomt. Drukverlies kan optreden als de vorm of richting van de stroom verandert wanneer deze door een klep of koppeling gaat.

Soorten koppelingen

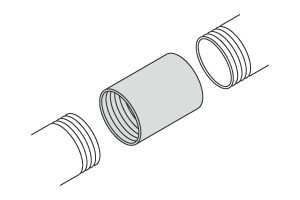

Fitting: Een verbindingsstuk dat wordt aangesloten op de buitenschroefdraad van een buis.

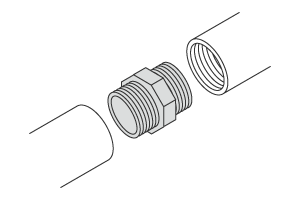

Nippel: Een verbindingsstuk dat wordt aangesloten op de binnenschroefdraad van een buis.

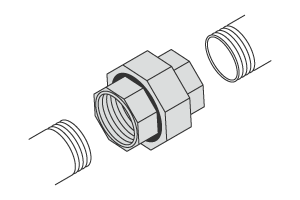

Wartel: Een verbindingsstuk dat wordt aangesloten op de buitenschroefdraad van twee buizen.

T-stuk: Een verbindingsstuk dat wordt aangesloten op de buitenschroefdraad van twee buizen om een T-vormige aftakking te maken voor het aansluiten van een derde leiding.

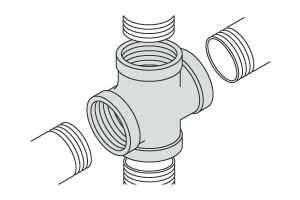

Kruiskoppeling: Een verbindingsstuk dat wordt aangesloten op het buitenschroefdraad van vier buizen om een vierwegaftakking te maken.

Kniestuk: Een verbindingsstuk dat wordt aangesloten op het buitenschroefdraad van twee buizen om een bocht van 90 graden te maken.

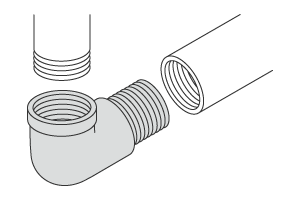

Straatelleboog: Een verbindingsstuk dat wordt aangesloten op het buitenschroefdraad van de ene buis en op het binnenschroefdraad van een andere buis om een bocht van 90 graden te maken.

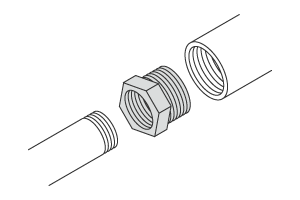

Bus: Een verbindingsstuk dat wordt aangesloten op het binnenschroefdraad van de ene buis en op het buitenschroefdraad van een andere buis met een andere diameter. Het binnenschroefdraad van de buis met de grotere diameter wordt aangesloten op het buitenschroefdraad van de buis met de kleinere diameter.

Kap: Een verbindingsstuk dat wordt aangesloten op het buitenschroefdraad van een buis om een eindkap te maken.

Plug: Een verbindingsstuk dat wordt aangesloten op het binnenschroefdraad van een buis om een eindplug te maken.

Soorten kleppen

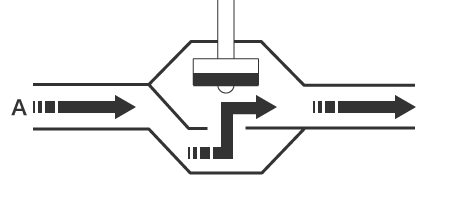

Klepafsluiter: Klepafsluiters hebben een bolvormig klephuis en worden soms ook stopventiel genoemd. De vloeistof stroomt langs een S-vormige baan die wordt tegengehouden door een kleplichaam dat tegen de opening in het midden wordt gedrukt. Voor het openen en sluiten van de klep moet aan de hendel worden gedraaid, wat langer duurt dan andere methoden, maar waardoor het debiet kan worden aangepast. Dit type klep wordt doorgaans gebruikt in waterkranen.

Dicht

Open

A: Vloeistofstroom

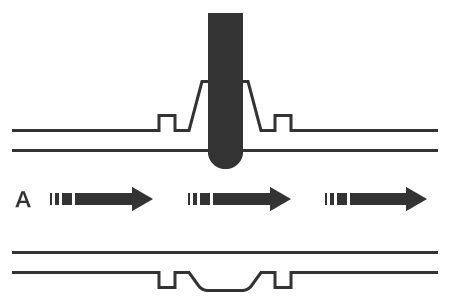

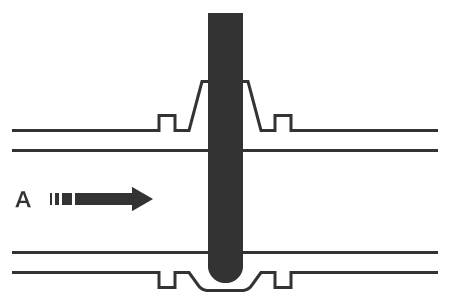

Afsluiter: Afsluiters hebben een plaatvormig kleplichaam dat het stroomkanaal verticaal verdeelt om de stroom te stoppen. Deze kleppen worden alleen gebruikt om het stromingstraject te openen of te sluiten en kunnen het debiet niet aanpassen. Voor het openen en sluiten van de klep moet aan de hendel worden gedraaid, wat langer kan duren dan andere methoden. De verticale afmeting van deze klep is groter dan bij andere soorten kleppen. Afsluiters worden gewoonlijk gebruikt om de waterstroom te stoppen in waterafvoerleidingen en fabrieksleidingen.

Dicht

Open

A: Vloeistofstroom

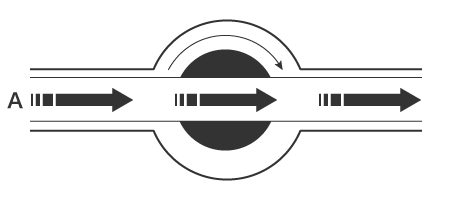

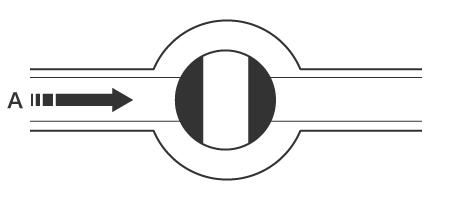

Kogelkraan: Kogelkranen zijn afsluitkleppen die de stroming van een vloeistof of gas regelt door middel van een roterende kogel met een boring. Het stroomkanaal wordt geopend wanneer het doorvoergat in het stroompad ligt en wordt gesloten wanneer het doorvoergat loodrecht op het stroompad staat. Omdat de hendel slechts 90 graden hoeft te worden gedraaid, kunnen kogelkleppen snel worden geopend en gesloten, en het zorgt het rechte stromingstraject voor een lage weerstand. Dit type klep wordt doorgaans gebruikt als hoofdgasafsluiter.

Dicht

Open

A: Vloeistofstroom

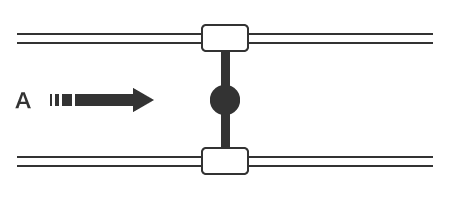

Vlinderklep: Vlinderkleppen hebben een schijfvormig klephuis dat 90 graden wordt gedraaid om te openen of te sluiten. Deze kleppen kunnen niet alleen snel worden geopend of gesloten, maar passen ook het debiet zeer goed aan. De constructie van deze kleppen is ook eenvoudig waardoor ze er niet veel ruimte nodig is om ze te installeren en dus in verschillende omstandigheden kunnen worden gebruikt.

Dicht

Open

A: Vloeistofstroom

Koppelmethoden voor leidingen

Met schroefdraad

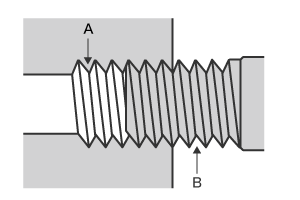

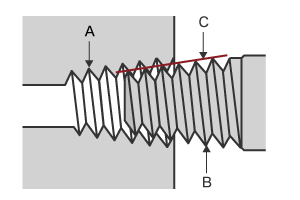

Koppelingen en kleppen die in een buis worden geschroefd, kunnen worden onderverdeeld in twee categorieën: die met conische schroefdraad en die met parallelle schroefdraad. Deze worden voornamelijk gebruikt voor leidingen met een kleine diameter en lage druk bij normale temperaturen.

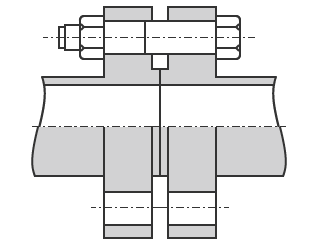

Geflenst

Bij een flenskoppeling worden de verbindingspunten met bouten en moeren aan elkaar bevestigd. Dit type verbinding kan bij een groot aantal verschillende toepassingen worden gebruikt, waaronder zowel kleine als grote diameters en zowel bij lage als hoge druk.

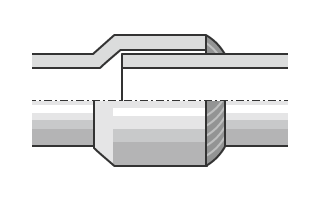

Mofgelast

Mofgelaste verbindingen worden gevormd door een pijp in de vrouwelijke aansluiting van een verbinding of klep te steken en de twee aan elkaar te lassen. Dit type verbinding wordt gebruikt voor toepassingen met hoge temperaturen en hoge druk om lekkage te voorkomen.

Stuikgelast

Met stuiklassen worden de pijp en de koppeling of klep met elkaar verbonden door de uiteinden aan elkaar te lassen. Voor een sterke las worden de uiteinden eerst afgeschuind. Dit type verbinding wordt gebruikt voor toepassingen met hoge temperaturen en hoge druk om lekkage te voorkomen.

Gebruikelijke materialen voor leidingen

IJzeren leidingen (zwart): Zwarte ijzeren leidingen kunnen worden gebruikt als leidingen voor water, olie, stoom, lucht en diverse andere vloeistoffen.
IJzeren leidingen (wit): Witte ijzeren leidingen zijn thermisch verzinkt om roest en corrosie te helpen voorkomen.
Messing: Messing is een goudkleurige legering van koper en zink. Een veel voorkomende toepassing van dit materiaal zijn waterleidingen voor spoeltoiletten.
Brons: Dit doffe goudkleurige materiaal is een legering van koper, tin, zink, lood en andere materialen. Brons is sterker, harder en roestbestendiger dan messing.
Roestvrij staal (SUS): Roestvrij staal is een populair materiaal vanwege zijn uitstekende corrosie- en hittebestendigheid en duurzaamheid.
Polyvinylchloride (PVC): Dit grijze materiaal is goedkoop, is sterk en kan voor velerlei doeleinden worden gebruikt. PVC wordt vaak gebruikt als toevoer- en afvoerleiding voor water.

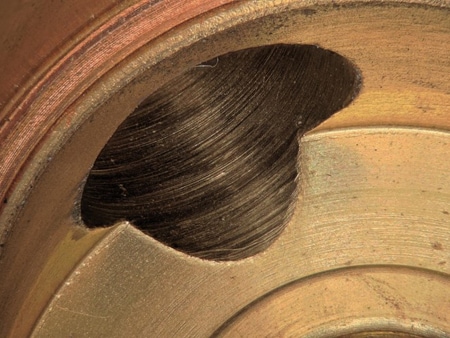

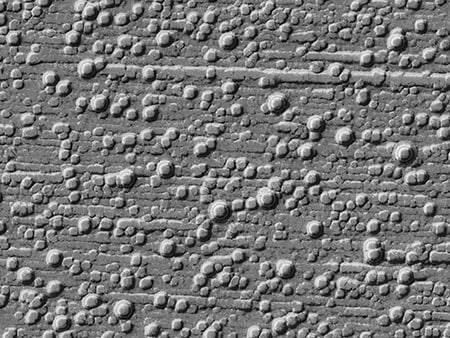

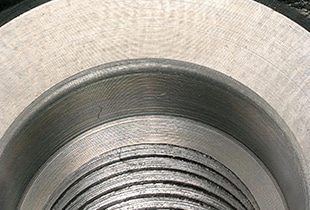

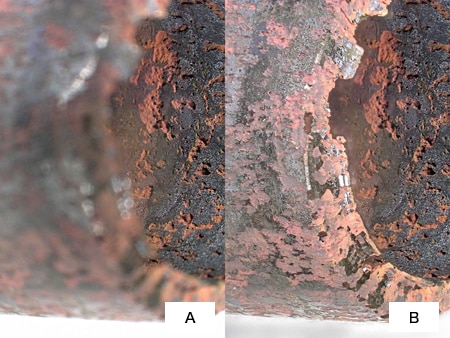

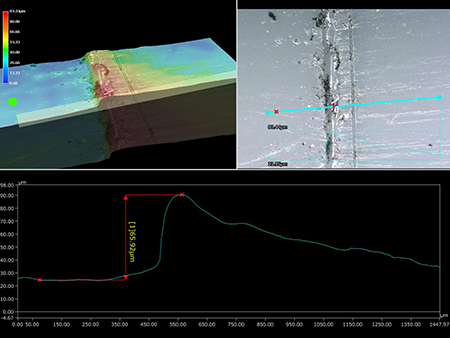

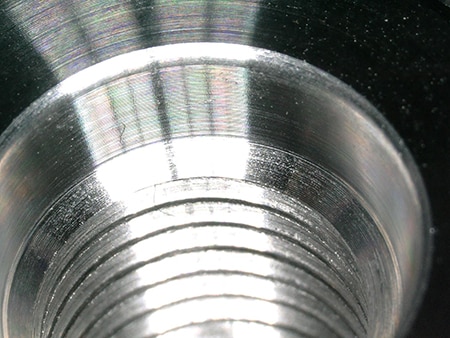

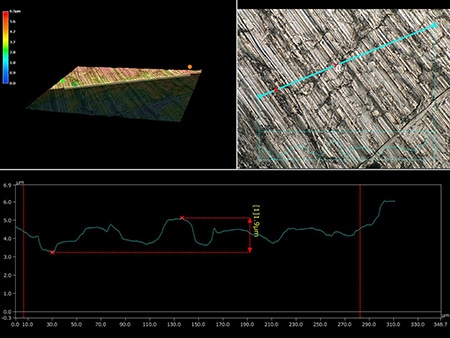

Waarnemen en meten van leidingen, koppelingen en kleppen met een digitale microscoop

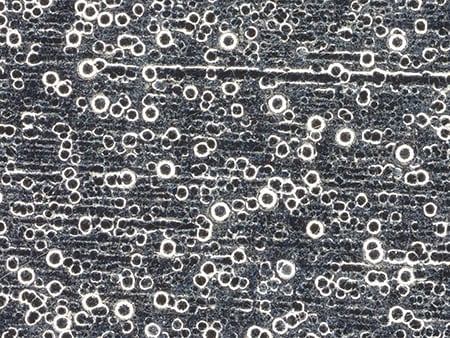

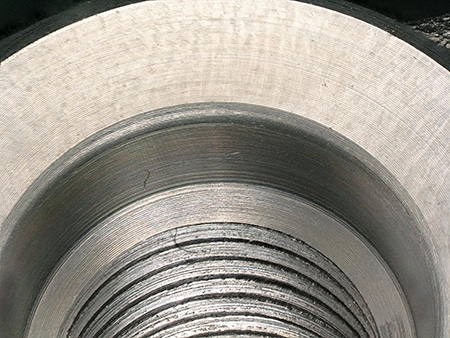

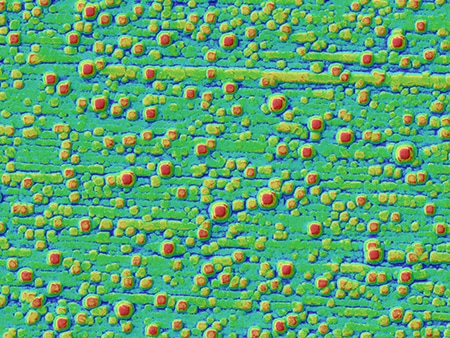

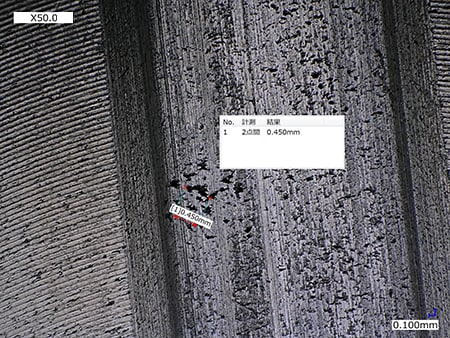

Hieronder staan de nieuwste voorbeelden van het waarnemen en meten van leidingen, koppelingen en kleppen met de 4K digitale microscoop van KEYENCE uit de VHX-reeks.
