Waarnemen en meten van gritstralen met digitale microscopen
Gritstralen is een bewerkingsmethode waarbij stukjes media (kleine zandkorreltjes of kleine stalen of gietijzeren gritdeeltjes) met hoge snelheid op een werkstuk worden gespoten en het oppervlak van het werkstuk wordt geschuurd door er kleine uitsteeksels en indrukken op te maken. Met polijsten wordt een oppervlak glad afgewerkt, maar bij gritstralen wordt het oppervlak opgeruwd. Dit gedeelte geeft een overzicht van gritstralen en bevat voorbeelden van het waarnemen en meten ervan met een digitale microscoop.
- Wat is gritstralen?
- Materialen voor werkstukken en media
- Doeleinden en effecten van gritstralen
- Voorbeelden van het waarnemen en meten van gritstralen met een digitale microscoop
Wat is gritstralen?
Dit proces wordt gritstralen genoemd omdat daarbij kleine stalen of gietijzeren gritdeeltjes (schot) op hoge snelheid met een roterende waaieras op een oppervlak worden geschoten. Deze gritdeeltjes worden met hoge snelheid op het blad voortbewogen waarbij de media met centrifugale kracht worden opgebracht. Ter vergelijking: de methode waarbij de media door perslucht worden opgespoten, wordt luchtstralen of zandstralen genoemd.
Gritstralen
De waaieras wordt aangedreven door een motor waardoor de media met centrifugale kracht worden opgespoten. Omdat er hierbij geen compressor nodig is, wordt er bij deze methode minder stroom gebruikt waardoor de kosten lager zijn. De verwerkingskracht is echter niet gemakkelijk aan te passen, waardoor er minder nauwkeurig kan worden gewerkt.

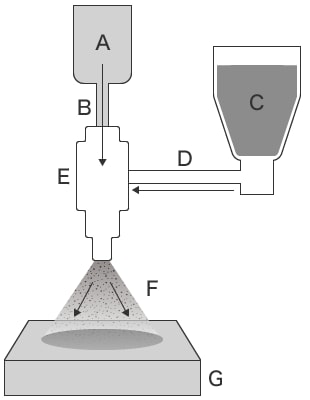

Luchtstralen (zandstralen)
De media worden opgespoten door de perslucht vanuit de compressor. Aangezien de druk gemakkelijk kan worden aangepast, kan er op deze manier zeer nauwkeurig worden gewerkt.
Materialen voor werkstukken en media
In dit gedeelte komen de hoofdwerkstuk en de mediamaterialen aan bod.
- Werkstukken
- Metaal, keramiek, plastic, glas en rubber
- Media
- Kleine stalen of gietijzeren gritdeeltjes (schot), zand, roestvrij staal, aluminiumoxide, koper, glas, hars, plastic en walnootpoeder
Doeleinden en effecten van gritstralen
- Verwijderen van roest en vuil
- Verwijderen van roest van metalen oppervlakken, verwijderen van zand uit gegoten onderdelen, verwijderen van lasdruppels en verwijderen van coatings/olievlekken
- Verwijderen van bramen
- Verwijderen van bramen na persen of bewerken
- Uitsteeksels en indrukken maken
- Dit proces verbetert de hechting van coating, platering, verbinding, enz.
Satijnverwerking neemt weerspiegelingen weg en verbetert de olieontvangst, wrijvingskracht en warmteafvoer.
- Glasparelstralen
- Restende drukspanning verbetert de slijtvastheid, weerstand tegen schilferen en vermoeiingssterkte.
Voorbeelden van het waarnemen en meten van gritstralen met een digitale microscoop

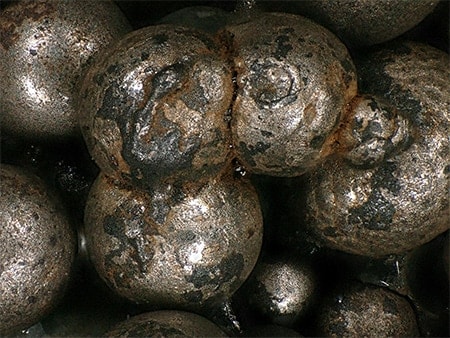

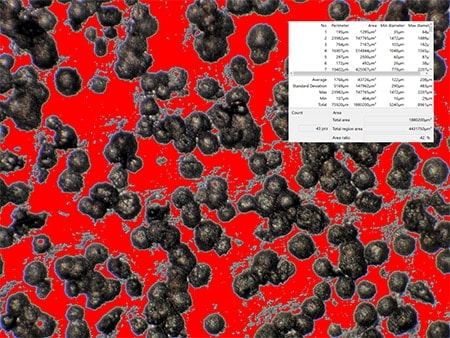

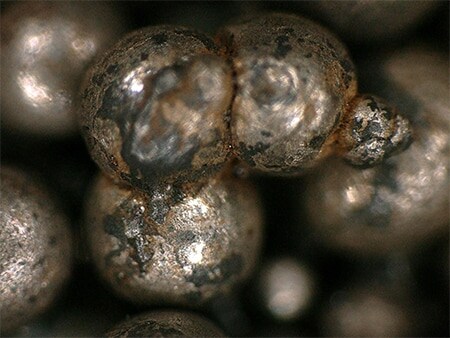

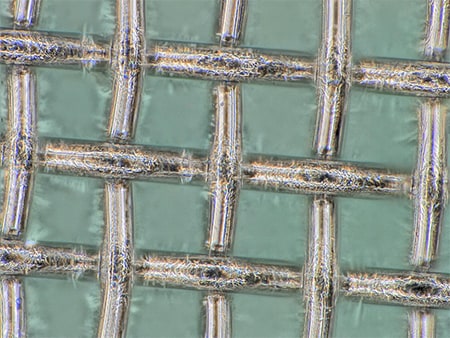

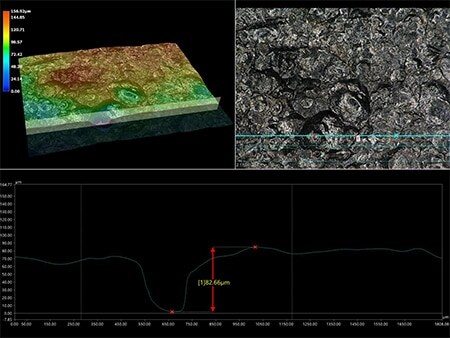

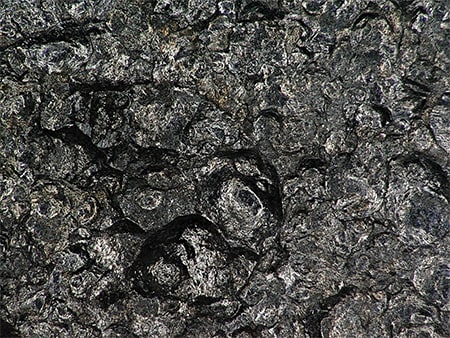

Dit zijn de nieuwste voorbeelden van het waarnemen en meten van gritstralen met de 4K digitale microscoop uit de VHX-reeks van KEYENCE.
