Waarnemen en meten van veren met een digitale microscoop
Veren zijn net als schroeven mechanische onderdelen die veel worden gebruikt in diverse apparaten zoals auto's, elektrische producten en dagelijkse benodigdheden. Dit gedeelte geeft een overzicht van veren en bevat voorbeelden van het waarnemen en meten ervan met een digitale microscoop.
- Soorten standaardveren
- Materialen en afmetingen van compressieveren
- Voorbeelden van het waarnemen en meten van veren met een digitale microscoop
Soorten standaardveren
Spiraalveren
- Compressieveren
-
Compressieveren genereren een afstotende kracht bij belasting in de compressierichting. De structuur heeft ofwel een gelijke afstand of een trechtervorm. Dit type veer wordt doorgaans gebruikt als schokbreker in auto's.

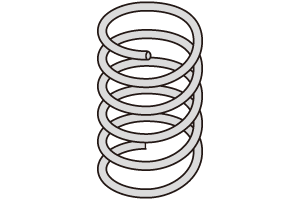

Spiraalveer met gelijke afstand
Trechtervormige spiraalveer - Spanningsveren
-

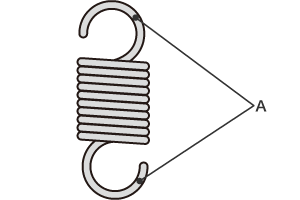

Spanningsveren genereren een afstotende kracht bij belasting in de verlengingsrichting. Aan weerszijden van de veer zitten haken. Dit type veer wordt doorgaans gebruikt als fietsstandaards en meetapparatuur.
Torsieveer
- A: Haken
- Torsieveren
-
Torsieveren genereren een afstotende kracht wanneer de spiraal onder spanning komt te staan door de torsiebeweging rond de centrale as van de veer. Aan weerszijden van de veer kunnen haken zitten. Dit type veer wordt doorgaans gebruikt voor het sluiten van een duur en in perforators.

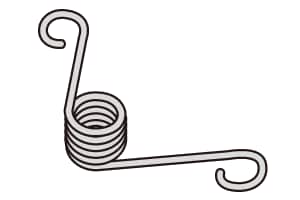

Torsieveren (met haken)

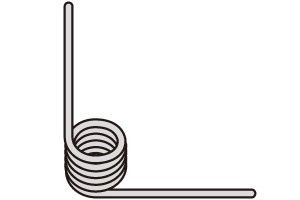

Torsieveren (zonder haken)
Plaatveren

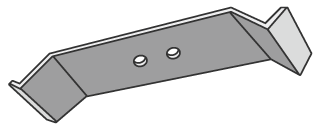

- Vlakke veren
- Vlakke veren zijn het meest voorkomende type plaatveren en worden daarom als zodanig genoemd. Dit type veer wordt doorgaans gebruikt in schakelaars.

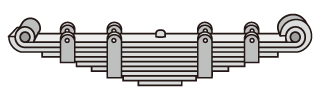

- Overlappende plaatveren
- Overlappende plaatveren bestaan uit meerdere op elkaar gestapelde plaatveren van verschillende lengte. Hoe meer lagen een dergelijke veer heeft, hoe langer die veer meegaat. Dit type veer wordt doorgaans gebruikt als schokbrekers in vrachtauto's (worden ook bladveren genoemd).

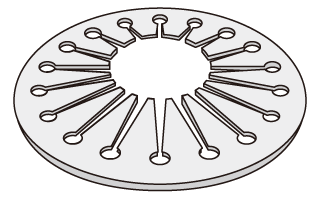

- Conische schijfveren
- Conische schijfveren worden gemaakt door het midden van een conische plaatveer uit te hollen. Dit type veer wordt doorgaans gebruikt als sluitring om te voorkomen dat schroeven losraken.

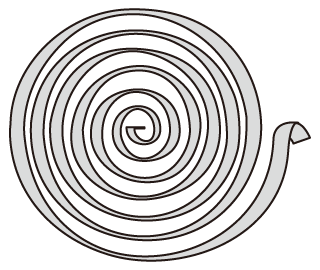

- Spiraalveren
- Spiraalveren worden gemaakt door een plaat of strook materiaal in een spiraalvorm te wikkelen. Dit type veer wordt doorgaans gebruikt in mechanische horloges.
Materialen en afmetingen van compressieveren
Materialen voor spiraalveren
- Gehard staaldraad
- Dit is de goedkoopste materiaal voor metalen veren en wordt gebruikt in diverse alledaagse producten.
Symbool: SWC - Pianodraad
- Dankzij een hogere treksterkte dan gehard staaldraad en een grotere betrouwbaarheid op het gebied van hardheid en vermoeiingsweerstand wordt pianodraad vaak gebruikt voor industriële veren.
Symbool: SWP - Roestvrij staal
- Roestvrij staal is beter bestand tegen corrosie en hitte dan pianodraad, waardoor het de voorkeur geniet voor spiraalveren.
Symbool: SUS

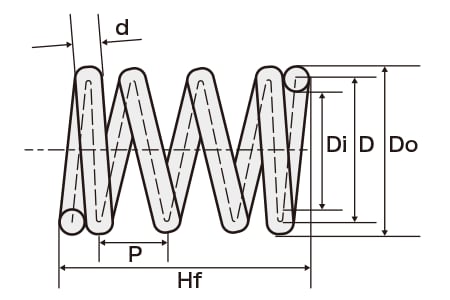

Afmetingen van compressieveren
- Beschrijving van afmeting
-
Afmeting Beschrijving Diameter draad De diameter van de draad voor de veer.
Symbool: d (mm/inch)Gemiddelde diameter spiraal Het gemiddelde van de buiten- en binnendiameter van de spiraal.
Symbool: D (mm/inch)Buitendiameter spiraal De diameter van de buitenrand van de spiraal.
Symbool: Do (mm/inch)Binnendiameter spiraal De diameter van de binnenrand van de spiraal.
Symbool: Di (mm/inch)Vrije hoogte De hoogte van veer zonder dat er spanning op de veer staat.
Symbool: Hf (mm/inch)Actieve spiralen Het aantal spiralen dat zorgt voor de sterkte van de veer.
Symbool: NATotaal aantal spiralen Het totale aantal spiralen tussen de beide uiteinden van de veer.
Symbool: NtAfstand De afstand tussen de middelpunten van een spiraalvormig gewikkelde draad.
Symbool: P (mm/inch)

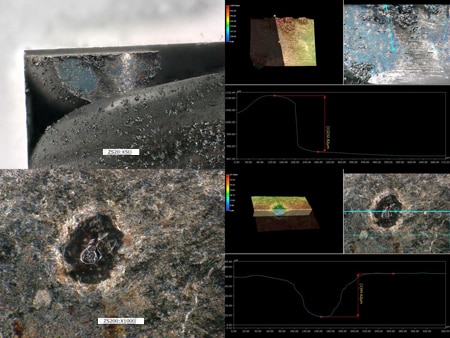

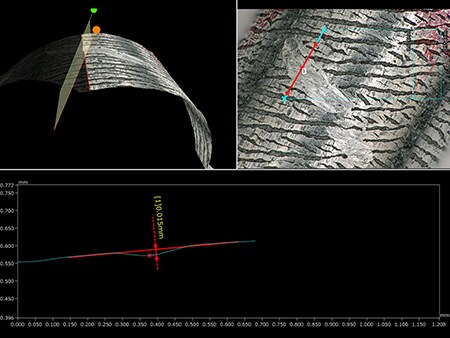

Voorbeelden van het waarnemen en meten van veren met een digitale microscoop
Hieronder staan de nieuwste voorbeelden van het waarnemen en meten van veren met de 4K digitale microscoop van KEYENCE uit de VHX-reeks.

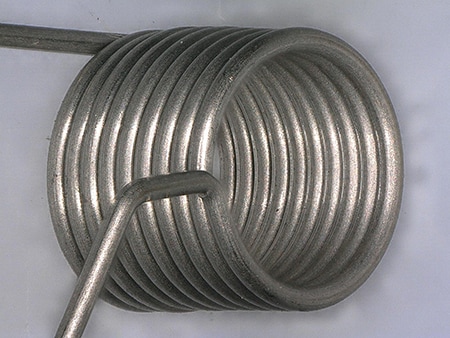

Waarneming van een spiraal met behulp van dieptecompositie
Met de functie voor dieptecompositie kan een veer met alle scherp in beeld gebrachte spiralen worden waargenomen.

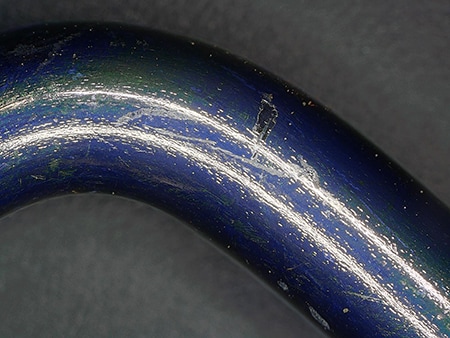

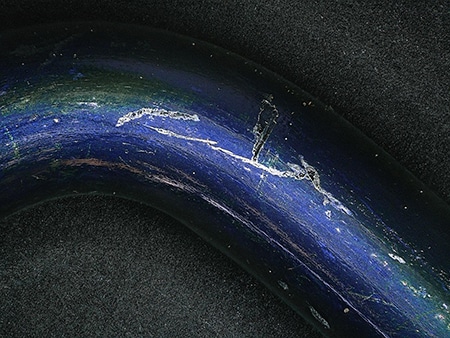

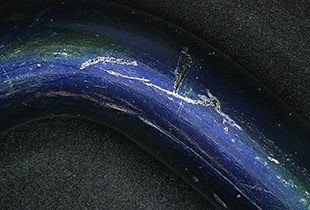

Beeld na verwijderen van ringreflectie
De functie voor het verwijderen van ringreflecties zorgt voor waarnemen zonder glinstering.

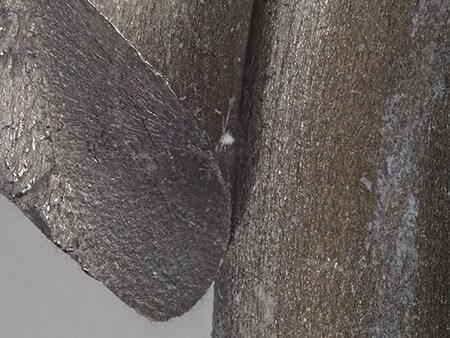

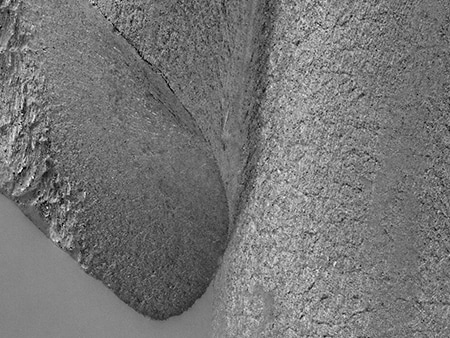

Beeld in de Optical Shadow Effect-modus
In de Optical Shadow Effect-modus kunnen gedetailleerde oppervlaktestructuren worden weergegeven zonder dat daarvoor een SEM nodig is.
