Verbetering van de verfijning en efficiëntie van de waarneming en analyse bij forensisch onderzoek zoals medische jurisprudentie
Bij gedetailleerd onderzoek van ongevallen of misdrijven en de verificatie van het bewijsmateriaal dat bepalend is voor de schuldvraag, is het van groot belang om bewijsmateriaal dat op de plaats van het misdrijf of het ongeval is veiliggesteld, op een geavanceerde, wetenschappelijke en nauwkeurige manier te onderzoeken en te inspecteren. Daarom moet het verzamelde bewijsmateriaal vanuit verschillende invalshoeken worden geanalyseerd, zoals vanuit medische jurisprudentie, scheikunde en natuurkunde.
In dit gedeelte worden voorbeelden gegeven van toepassingen van onze 4K digitale microscoop, waarmee de verfijning van waarnemingen en metingen bij forensische onderzoek verder wordt verbeterd.
- Onderzoeksgebieden en gebruik van microscopen bij forensisch onderzoek
- Toepassingsvoorbeelden van onze 4K digitale microscoop bij forensisch onderzoek waaronder medische jurisprudentie
- Kenmerken van de 4K digitale microscoop uit de VHX-reeks
- Sterk vergrote waarneming van haar
- Waarnemen van glanzend bewijsmateriaal zoals metalen tandkronen
- Bekijken van vingerafdrukken met HR 4K-beelden
- Sterk vergrote waarneming van vezels
- Beeldvastlegging van pollen in filters
- Handschriftanalyse met behulp van beelden met hoge kleurgradatie en kleurenkaartbeelden
- Een 4K digitale microscoop die de verfijning en efficiëntie van forensisch onderzoek waaronder medische jurisprudentie verbetert
Onderzoeksgebieden en gebruik van microscopen bij forensisch onderzoek
Forensisch onderzoek omvat medische jurisprudentie, scheikunde en natuurkunde. Specialistisch onderzoek en specialistische inspectie worden in elk vakgebied van de forensische wetenschap uitgevoerd. Lees verder voor een uitleg van de specifieke vakgebieden van de forensische wetenschap en voor overzichten van deze gebieden.
Specifieke vakgebieden van forensische wetenschap
- Biologisch onderzoek
- In dit vakgebied worden biologische monsters zoals bloed, botten, haar en speeksel die zijn veiliggesteld bij een ongeval of op een plaats delict, vanuit medisch-juridisch perspectief geanalyseerd, onderzocht en bekeken.
- Chemische identificatie
- In dit vakgebied worden materialen chemisch onderzocht en bekeken zoals coating en vezels die zijn achtergelaten op plaatsen delict, olie die wordt verzameld op plaatsen waar een brand heeft gewoed, illegaal gedumpt industrieel afval, en drugs en giftige stoffen die verband houden met illegale drugszaken en sterfgevallen door vergiftiging.
- Lichamelijke identificatie
- In dit vakgebied worden de omstandigheden van ongevallen ingeschat en worden de oorzaken vastgesteld van branden en verkeersongevallen door onderzoek ter plaatse en het in scène zetten van wat er is gebeurd. Ook worden bewakingsbeelden, beelden en opgenomen geluiden en stemmen geanalyseerd en worden ook materialen zoals wapens en kogels onderzocht en bekeken.
- Onderzoek van documenten
- In dit vakgebied worden documenten onderzocht en bekeken. Bijvoorbeeld handschriftherkenning en zegels op documenten zoals contracten en brieven; identificatie van gedrukt frauduleus materiaal zoals papiergeld, vouchers en rijbewijzen; identificatie van printers waarop dreigbrieven zijn afgedrukt; en opsporing van tekenen van vervalsing. Wanneer naast het onderzoek van documenten ook psychologisch onderzoek en inspectie vereist zijn, wordt er een leugentest afgenomen.
Gebruik van microscopen bij forensisch onderzoek
Bij forensisch onderzoek worden bewijsstukken, bloed, DNA en andere materialen geanalyseerd. Daarom is het belangrijk om met microscopen bewijs op een verfijnde en niet-destructieve manier vast te leggen, waar te nemen en te analyseren. Hieronder staan enkele concrete voorbeelden van forensisch onderzoek.
- Identificatie van vingerafdrukken
- Handschriftherkenning
- Identificatie van vezels
- Identificatie van stoffen die zich hebben gehecht
- Beeldvastlegging van huid, haar en gebitskenmerken
- Identificatie van plankton in achtergebleven vloeistof in luchtwegen
- Beeldvastlegging van groeven op kogels
- Beeldvastlegging van sneden en smelten
- Identificatie van gedrukt frauduleus materiaal
Toepassingsvoorbeelden van onze 4K digitale microscoop bij forensisch onderzoek waaronder medische jurisprudentie
Bij forensisch onderzoek mogen geen fouten worden gemaakt, omdat de resultaten van het onderzoek de levens van mensen die betrokken zijn bij misdrijven of incidenten, overhoop kunnen gooien. Voor forensisch onderzoekers is het ook belangrijk dat zij zeer duidelijke beelden kunnen maken die later als bewijs kunnen dienen. De microscopen die bij forensische waarneming en analyse worden gebruikt, moeten geavanceerd en zeer betrouwbaar zijn en gebruikers moeten over veel specifieke technische vaardigheden en ervaring beschikken om die apparatuur te kunnen gebruiken.
Al meer dan 30 jaar ontwikkelt KEYENCE microscopen die gebruikt worden door bedrijven en onderzoeksinstituten over de hele wereld, waarbij zowel gebruiksvriendelijkheid als betrouwbaarheid grondig worden nagestreefd door geavanceerde en functierijke microscopen te leveren.
Het resultaat van de nieuwste technologieën en kennis over waarneming en analyse is de 4K digitale microscoop uit de VHX-reeks.
Deze microscoop heeft een baanbrekend optisch systeem, een 4K CMOS-beeldsensor, diverse beeldverwerkingsfuncties en een waarnemingssysteem dat motorisch wordt bediend. Met deze functies kunnen heel eenvoudig nauwkeurige waarnemingen en analyses worden uitgevoerd. Lees verder voor de functies van de VHX-reeks en de voorbeelden van het gebruik door forensisch onderzoekers.
Kenmerken van de 4K digitale microscoop uit de VHX-reeks
- Een grote scherptediepte en diverse functies
-
Dit product heeft een grote scherptediepte zonder verlies van de hoge resolutie. Daarmee kunnen zelfs bij sterke vergrotingen volledig scherpgestelde beelden van driedimensionaal bewijsmateriaal worden gemaakt. Deze microscoop is ook voorzien van diverse functies voor beeldverwerking zoals dieptecompositie waarmee een volledig scherpgesteld beeld in het hele zichtveld kan worden verkregen. Andere beeldverwerkingsfuncties zoals de Optical Shadow Effect-modus waarmee subtiele krassen en structuren kunnen worden vastgelegd in beelden met een hoge kleurgradatie, ondersteunen ook het vastleggen van duidelijke onderzoeksbeelden die alle noodzakelijke informatie bevatten.

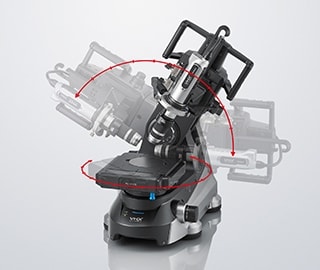

- Waarneming uit vrije hoek
-
Bij de XYZ-asbesturing voor eenvoudige instelling van het zichtveld, de rotatie-as en de schuine as, zorgt het eucentrische ontwerp ervoor dat het doel gecentreerd blijft in het zichtveld, zelfs als de lensunit wordt gekanteld of gedraaid. Dankzij de lange waarnemingsafstand kan belangrijk bewijsmateriaal onder elke hoek worden waargenomen zonder contact te maken. De functie voor dieptecompositie kan ook worden gebruikt tijdens een gekantelde waarneming.
- Gekwantificeerde evaluatie van bewijsmateriaal met zeer nauwkeurige 2D- en 3D-metingen en automatische analyse
-
De afmetingen, gebied, volume, 3D-vorm, vorm van de dwarsdoorsnede op een willekeurige plaats (profiel), en oppervlakteruwheid kunnen nauwkeurig op een niet-destructieve, contactloze manier worden gemeten met 4K-beelden met hoge resolutie. Een groot aantal automatische analysefuncties zoals automatische gebiedsmeting/-telling is eveneens beschikbaar, waardoor kwantitatieve analyses mogelijk zijn.

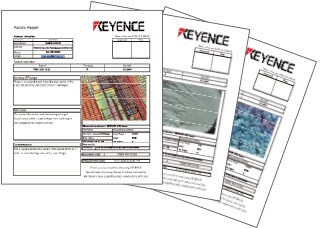

- Tijdsbesparing door automatisch aanmaken van rapporten
-
Excel kan op de 4K digitale microscoop uit de VHX-reeks worden geïnstalleerd. Rapporten kunnen automatisch worden gemaakt door vastgelegde beelden en analyseresultaten in een willekeurige indeling met behulp van sjablonen uit te voeren. Dit vermindert aanzienlijk de tijd en de werklast die nodig waren om het rapport te maken.

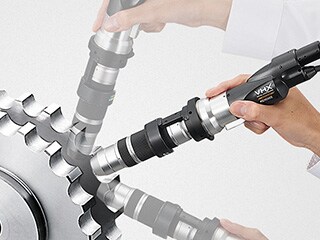

- 4K-beeldopname met handmatige waarneming met een microscoop die naar de objecttafel wordt gedragen
-
Doorgaans wordt forensisch onderzoek uitgevoerd in laboratoria. In het geval van gebouwen en ander dergelijk bewijsmateriaal dat niet kan worden verzameld of meegenomen, moeten onderzoek en inspectie ter plaatse worden verricht, zonder afleiding en zonder contact. Met de VHX-reeks kunnen ter plekke tijdens een handmatige waarneming 4K-beelden met hoge resolutie worden gemaakt.

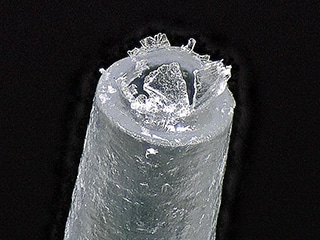

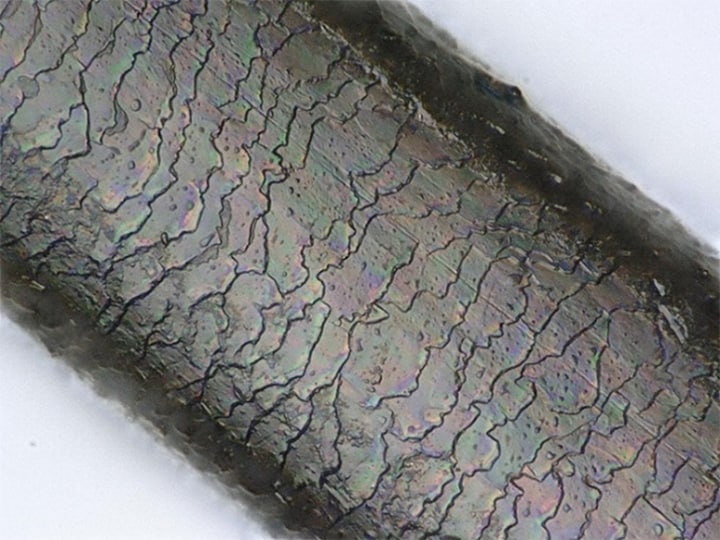

Sterk vergrote waarneming van haar
Haar dat wordt verzameld op een plaats delict, is belangrijk bewijsmateriaal voor het identificeren van de dader(s) en mensen die betrokken zijn bij een misdrijf.
De 4K digitale microscoop uit de VHX-reeks heeft een grote scherptediepte, waardoor er zelfs bij sterke vergrotingen kan worden waargenomen met 4k-beelden die zijn scherpgesteld op haarschubben.
Deze microscoop is ook voorzien van een gemotoriseerde draaischijf en een naadloze zoomfunctie waardoor er automatisch kan worden waargenomen op vergrotingen van 20x tot 6000x. De vergroting kan gemakkelijk en snel worden ingesteld met een muis of console terwijl er naar het scherm wordt gekeken.
Behalve haar kan er allerlei ander bewijsmateriaal zoals huid bij sterke vergrotingen gedetailleerder en efficiënter worden waargenomen.
De VHX-reeks kan aan de hand van waarnemingsbeelden zeer nauwkeurig 2D- en 3D-afmetingen meten. Zo kunnen de buitendiameter en de dwarsdoorsnede (het profiel) van het haar op niet-destructieve en contactloze manier worden gemeten, waardoor een snelle kwantitatieve vergelijking en identificatie, alsmede analyse van diverse bewijzen mogelijk is.

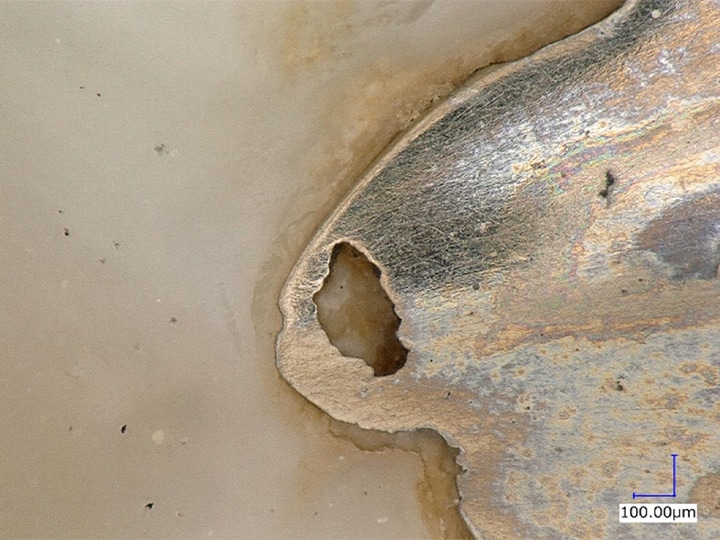

Waarnemen van glanzend bewijsmateriaal zoals metalen tandkronen
De oppervlaktegesteldheid van bewijsmateriaal kan aanzienlijk verschillen. Glanzend bewijsmateriaal met gebogen oppervlakken zoals met name metalen tandkronen kan weerkaatst licht verspreiden en zo schittering veroorzaken. In dat geval is het moeilijk om de verlichtingscondities te bepalen, wat derhalve veel tijd en moeite gaat kosten.
Met de 4K digitale microscoop uit de VHX-reeks kunnen verlichtingscondities op eenvoudige wijze worden bepaald waardoor er snel kan worden waargenomen. Deze microscoop is voorzien van een multiverlichtingsfunctie, waarmee automatisch met één druk op een knop meerdere beelden onder een omnidirectionele verlichting kunnen worden vastgelegd. Het waarnemen kan onmiddellijk worden gestart door uit de vastgelegde beelden het beeld te selecteren dat visueel het meest geschikt is voor het doel. Deze functie vermindert aanzienlijk de tijd die normaal gesproken nodig was om de verlichtingscondities te bepalen.
Andere beelden dan die welke voor de waarneming worden gebruikt, worden ook automatisch opgeslagen en kunnen opnieuw worden gebruikt. Het is dus niet nodig om voor het vaststellen van de omstandigheden het belangrijke bewijsmateriaal opnieuw op de objecttafel te plaatsen, zelfs wanneer het bewijsmateriaal onder verschillende omstandigheden moet worden geobserveerd.
Door simpelweg een beeld te selecteren dat eerder was gemaakt, kunnen de verlichtingscondities en de instellingen waaronder dat beeld werd vastgelegd, worden gereproduceerd. Zo kunnen meerdere monsters van hetzelfde type bewijsmateriaal onder dezelfde omstandigheden worden bekeken, wat nuttig is voor een kwantitatief onderzoek.

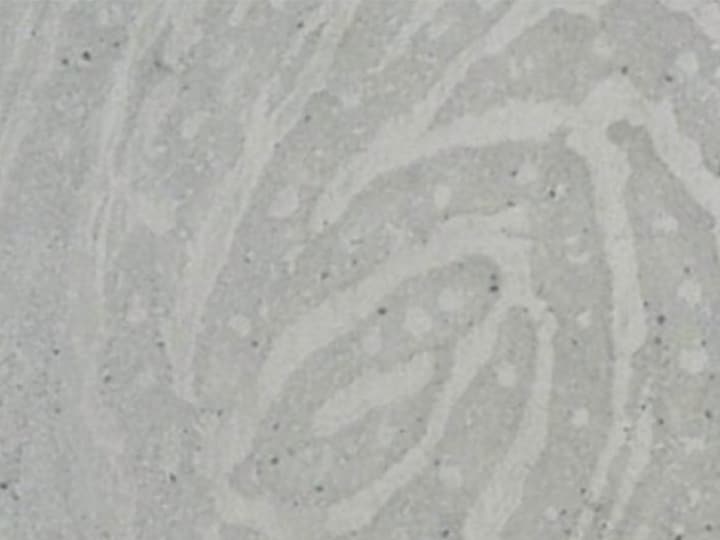

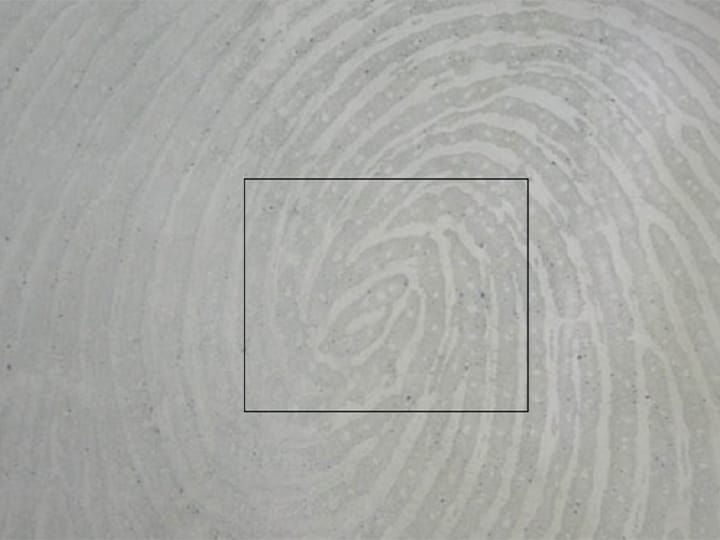

Bekijken van vingerafdrukken met HR 4K-beelden
Vingerafdrukken vormen een belangrijke aanwijzing voor diegenen die het bewijsmateriaal moeten onderzoeken. Het kan echter lastig zijn om duidelijke, vergrote beelden van vingerafdrukken te maken als die niet afsteken tegen de achtergrond.
Met de 4K digitale microscoop uit de VHX-reeks is het bepalen van de verlichtingsconditie en het opgeven van de andere instellingen zeer eenvoudig, waardoor er zelfs bij sterke vergrotingen scherpe beelden kunnen worden gemaakt.
Vingerafdrukken vallen bij een gewone waarneming vaak niet op. Dit product heeft ook een HDR-functie (High Dynamic Range) waarmee meerdere beelden die met verschillende sluitersnelheden zijn gemaakt, kunnen worden samengevoegd tot één beeld met een hoge kleurgradatie. Met deze functie kunnen 4K-beelden met een hoge resolutie en een hoog contrast worden vastgelegd.

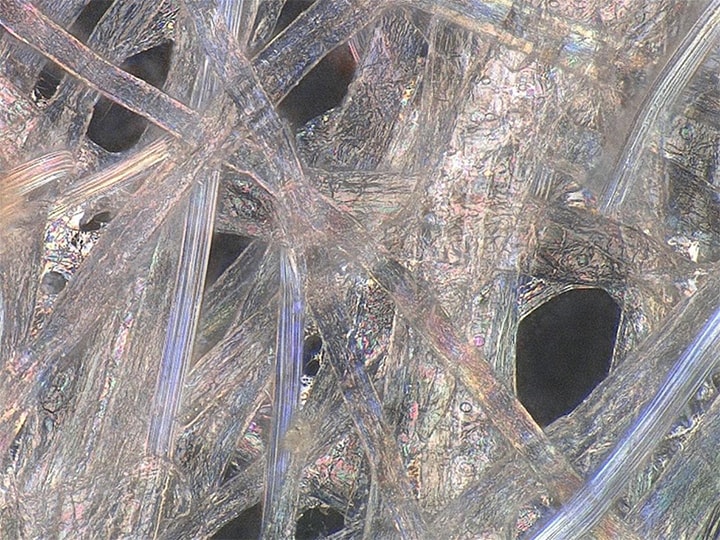

Sterk vergrote waarneming van vezels
Om vezels te kunnen herkennen, moeten duidelijke, sterk vergrote beelden worden gemaakt van weefsels met driedimensionale structuren.
Met de 4K digitale microscoop uit de VHX-reeks kunnen verschillende verlichtingscondities worden ingesteld. Zo is het bijvoorbeeld mogelijk om details zoals verschillen in vezelglans en weefselstructuur duidelijk vast te leggen door gebruik te maken van coaxiale verlichting om spiegelend gereflecteerd licht op te vangen.
Bovendien kan met een grote scherptediepte het volledige driedimensionale weefsel zelfs bij sterke vergrotingen in beeld worden gebracht, waardoor er 4K-beelden kunnen worden gemaakt die geschikt zijn voor identificatie.

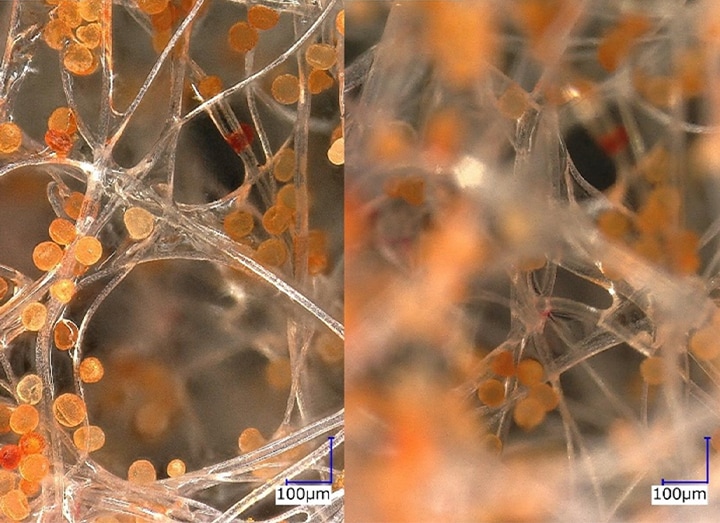

Beeldvastlegging van pollen in filters
Filters voor luchtreinigers en airconditioners hebben complexe, driedimensionale vezelweefsels. Optische microscopen kunnen de filtervezels en de pollen die zich aan deze vezels hechten, niet tegelijkertijd vastleggen omdat de scherptediepte te klein is en slechts een deel van het zichtveld in beeld kan worden gebracht.
De 4K digitale microscoop uit de VHX-reeks is voorzien van een dieptecompositiefunctie waarmee een beeld kan worden gemaakt door meerdere beelden met verschillende scherpstelposities vast te leggen. Beelden die volledig scherp zijn in het hele zichtveld, kunnen zelfs bij sterke vergrotingen worden vastgelegd. Met deze functie kunnen beelden worden gemaakt van zowel de filtervezels met diepte als van de pollen die zich aan deze vezels hebben gehecht.
Volledig scherpgestelde, heldere beelden die zijn verkregen via dieptecompositie, vergemakkelijken het identificeren van klevende stoffen op een niet-destructieve, contactloze manier, zelfs onder moeilijke omstandigheden zoals in vezelweefsels van stoffen als kleding en beddengoed.
Met de VHX-reeks kunnen bovendien automatisch zeer nauwkeurige gebiedsmetingen/-tellingen worden uitgevoerd in het door de gebruiker opgegeven gebied op het beeld, waardoor een snelle kwantitatieve analyse van stoffen die zich ergens aan hebben gehecht, mogelijk wordt.
Handschriftanalyse met behulp van beelden met hoge kleurgradatie en kleurenkaartbeelden
Voor de herkenning van handschriften moeten de details van achtergelaten bewijzen op papiervezels worden bekeken. Aangezien de onregelmatigheden die door de druk tijdens het schrijven op het papieroppervlak ontstaan, zeer klein zijn, kunnen die niet goed met een vergrootglas of een optische microscoop worden onderzocht.

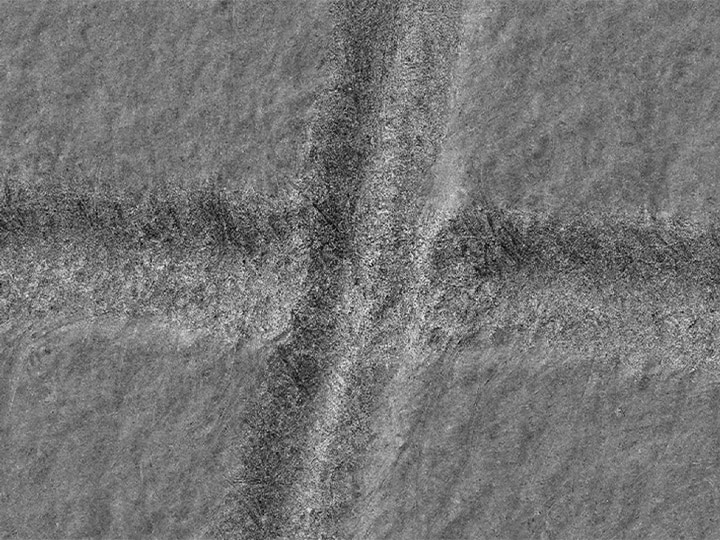

De 4K digitale microscoop uit de VHX-reeks is voorzien van de Optical Shadow Effect-modus waarmee met één druk op een knop waarnemingsbeelden met een hoge kleurgradatie kunnen worden vastgelegd. Zo zijn zelfs fijne structuren, minieme onregelmatigheden in het oppervlak en subtiele krassen waar te nemen en te analyseren.
Met deze microscoop kunnen waarnemingen worden verricht in de buitenlucht zonder het vacuüm dat bij SEM's nodig is, of de overeenkomstige voorbereidingstijd zodat het bewijsmateriaal onaangeroerd blijft.

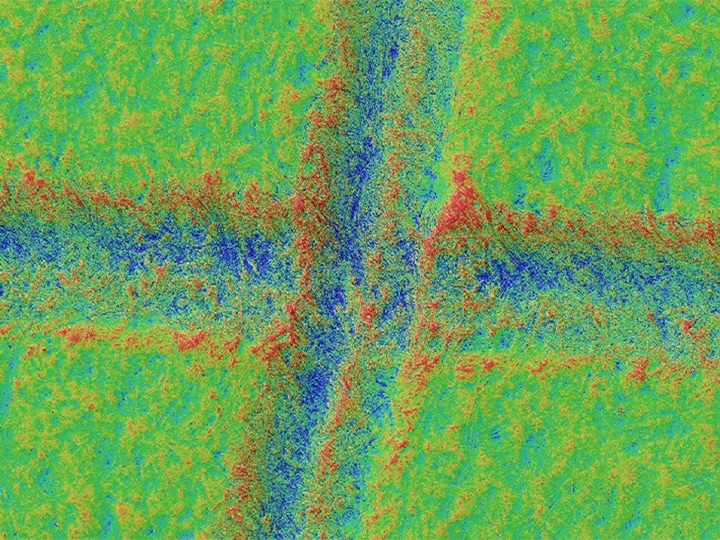

Beelden die zijn vastgelegd met de Optical Shadow Effect-modus, kunnen als een kleurenkaart worden weergegeven. Subtiele driedimensionale verschillen op een papieren oppervlak kunnen worden gevisualiseerd met verschillende kleuren, wat waardevol is voor analyse, vergelijking en identificatie van patronen van drukveranderingen tijdens het schrijven.

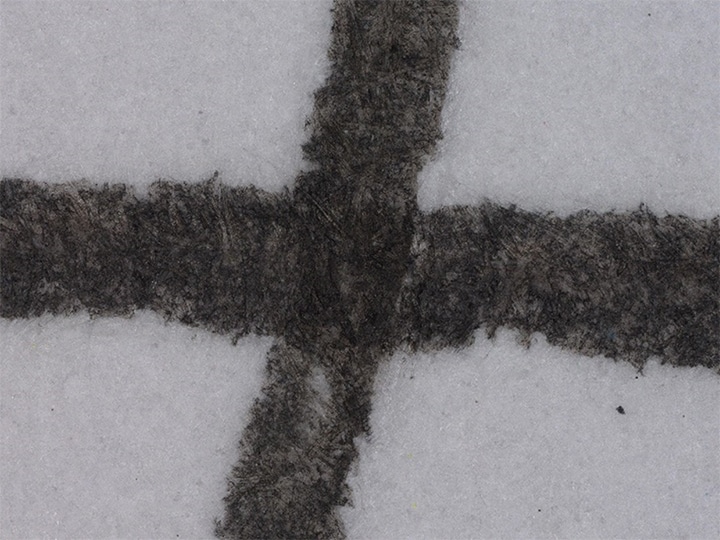

De volgende beelden zijn voorbeelden van het normale waarnemingsbeeld, het beeld in de Optical Shadow Effect-modus en het kleurenkaartbeeld in de Optical Shadow Effect-modus van het handschrift dat is vastgelegd met de VHX-reeks.
Een 4K digitale microscoop die de verfijning en efficiëntie van forensisch onderzoek waaronder medische jurisprudentie verbetert
Een van de grote voordelen van het gebruik van de 4K digitale microscoop uit de VHX-reeks is het gebruiksgemak van die microscoop waarvan de krachtige prestaties en de diverse functies op eenvoudige manier kunnen worden gebruikt.
Met de VHX-reeks kunnen naadloos allerlei werkzaamheden met één enkel apparaat worden uitgevoerd, van waarnemen en analyseren tot het automatisch genereren van rapporten. Dit voordeel verbetert de nauwkeurigheid en doeltreffendheid van het vele dagelijks forensisch werk, vermindert de tijd die nodig is voor onderzoek, en vermindert de werkdruk van de onderzoekers.
Bovendien kunnen 4K-beelden met de details van het bewijsmateriaal een grote rol spelen bij het aantonen van de basis van onderzoeksresultaten.
