Robotyka sterowana systemem wizyjnymi 2D
Seria 2D VGR
Robotyka sterowana systemem wizyjnymi 2D Seria 2D VGR
Nowość Robotyka sterowana wizyjnie o ulepszonej stabilności
Optymalne tworzenie obrazu dzięki robotyce kierowanej wizją.
- Jasne, równomierne oświetlenie nawet w szerokim polu widzenia
- Obsługa wielu stanowisk i narzędzi
- Optymalny sprzęt do aplikacji stacjonarnych i na ramieniu robota
Systemy wizyjne firmy KEYENCE do sterowania robotami stały się światowym standardem podczas wyposażenia robotów do aplikacji pobierania i odkładania elementów (pick & place ) oraz korekcji uchwytu (grip correction). Uproszczony interfejs wizyjny robota, w połączeniu z programami robotów dostarczonymi przez firmę KEYENCE, pozwala na bezproblemowe połączenie z robotami wszystkich głównych producentów, łącznie z automatyczną kalibracją jednym kliknięcia myszy. Dzięki wiodącej w branży technologii obrazowania i wysoce precyzyjnym narzędziom do wykrywania wzorów, systemy te są dobrze przystosowane do rozwiązywania wszelkich zastosowań związanych z naprowadzaniem 2D.
Funkcje
Jasne, równomierne oświetlenie nawet w szerokim polu widzenia
Przy szerszym polu widzenia oświetlenie może być nierównomierne, z zauważalną różnicą w intensywności między środkiem a krawędziami ekranu.
Zaawansowane technologie wykonywania zdjęć, takie jak inteligentne oświetlenie pierścieniowe z funkcją overdrive i zapis HDR, pomagają zminimalizować takie różnice nawet przy szerokim polu widzenia.
Przed
Po
Obsługa wielu stanowisk i narzędzi
ZoomTrax automatycznie zmienia pole widzenia, aby dostosować się do rozmiaru próbki, a automatyczne ustawianie ostrości umożliwia obsługę tacek o różnych wysokościach, co pozwala na użytkowanie w wielu różnych środowiskach produkcyjnych bez konieczności wymiany obiektywów.
Optymalny sprzęt do poboru z kamerą na ramieniu robota
Szerszy zakres zastosowań na ramieniu robota jest możliwy dzięki łączności PoE na robocie, odporności na warunki otoczenia IP67 i lekkiej konstrukcji z mocowaniem typu C.
-
1Połączenie z wewnętrznym okablowaniem robota zapobiega uszkodzeniu kabla
-
2Wytrzymała obudowa o stopniu ochrony IP67
-
3Lekka konstrukcja z mocowaniem typu C
Wyjątkowa kompatybilność z szeroką gamą producentów robotów
Wsparcie dla szerokiej gamy producentów robotów
Bezpośrednie połączenie ze standardowymi kontrolerami robota poprzez wybór nazwy producenta z listy popularnych producentów robotów. Skorzystaj z jednego interfejsu do konfiguracji robotyki sterowanej wizyjnie, nawet jeśli używasz różnych robotów do różnych procesów.
Wspierani producenci robotów | |||||||
---|---|---|---|---|---|---|---|
Wspierani producenci robotów | ABB | ABB | DAIHEN | DENSO | EPSON | FANUC | HIRATA |
DAIHEN | IAI | JANOME | KAWASAKI | KUKA | MITSUBISHI | NACHI | |
DENSO | STAUBLI | SHIBAURA MACHINE | UNIVERSAL ROBOTS | YAMAHA | YASKAWA MOTOMAN | Niestandardowy | |
EPSON | |||||||
FANUC | |||||||
HIRATA | |||||||
IAI | |||||||
JANOME | |||||||
KAWASAKI | |||||||
KUKA | |||||||
MITSUBISHI | |||||||
NACHI | |||||||
STAUBLI | |||||||
SHIBAURA MACHINE | |||||||
UNIVERSAL ROBOTS | |||||||
YAMAHA | |||||||
YASKAWA MOTOMAN | |||||||
Niestandardowy |
Szybka i dokładna kalibracja dla wszystkich użytkowników

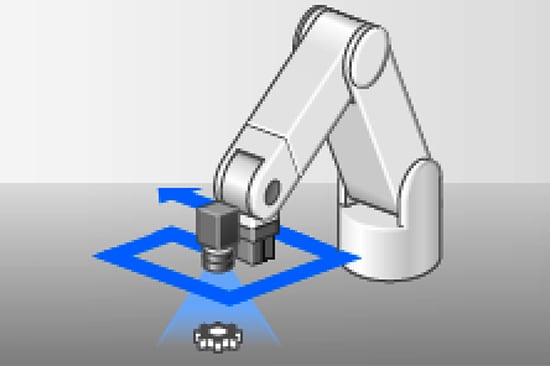

Autokalibracja
Czasochłonną kalibrację można wykonać automatycznie jednym kliknięciem, gwarantując wszystkim użytkownikom tę samą dokładność i stabilność uruchamiania.
Przed
Typowe problemy
- Dokładność różni się w zależności od operatora
- Trudności w korygowaniu niedopasowania przy montażu
- Trudności z odtworzeniem obrazu w różnych miejscach instalacji ze względu na zmienne warunki otoczenia
Po
Rozwiązania od KEYENCE w postaci systemu wizyjnego sterowania robotami
- Wysoka dokładność niezależnie od operatora
- Szybka kalibracja w celu rozwiązania problemów spowodowanych przez rozbieżność pozycji
- Łatwa obsługa jednym kliknięciem, które powoduje przesunięcie robota w każde żądane miejsce
Uproszczone wsparcie obsługi robota
Programy robotów można tworzyć automatycznie i łatwo poprzez określenie przebiegu operacji.

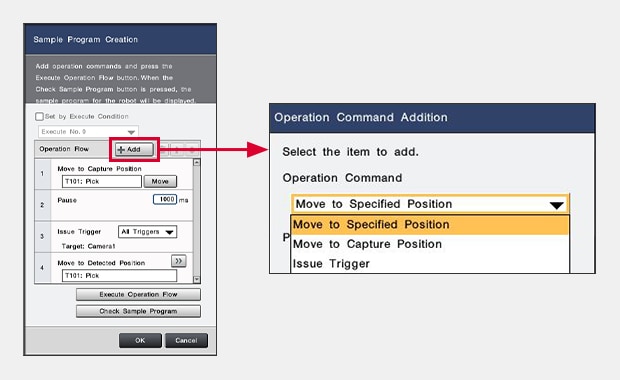

Łatwa konfiguracja poprzez wybranie żądanej operacji robota.

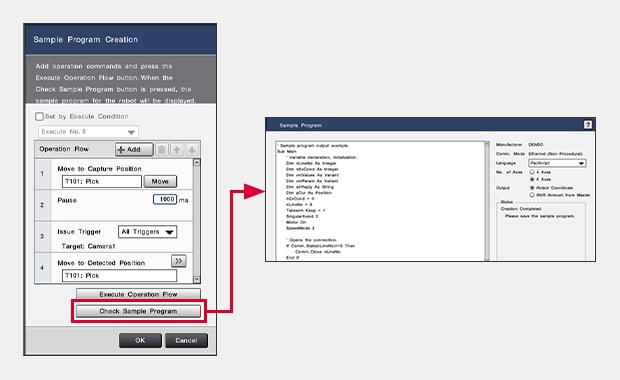

Języki programowania specyficzne dla producenta robotów.
Skuteczne narzędzia wyszukiwania zapewniające imponującą wydajność, szybkość i dokładność
Ciesz się stabilną detekcją położenia, którą oferuje wyłącznie doświadczony producent systemów wizyjnych!

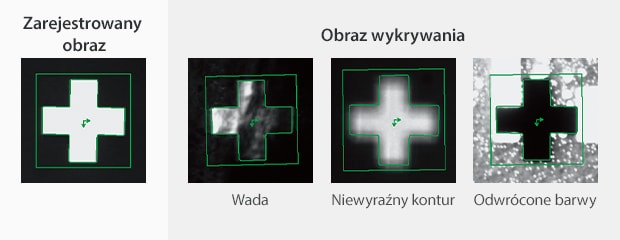

Umożliwia dokładne wyszukiwanie, nawet jeśli warunki przechwytywania różnią się od warunków zarejestrowanego obrazu.
Różne jednoczesne kontrole
W razie potrzeby można dodawać inne kontrole, takie jak rozpoznawanie znaków, kontrola wyglądu i rozróżnianie typów produktów.

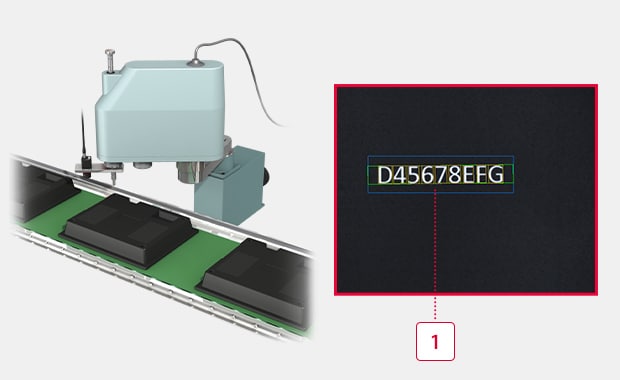

Kontrola identyfikacyjna (OCR, kody 1D/2D)
Wykrywanie położenia i odczytywanie znaków są wykonywane jednocześnie.
-
1Rozpoznawanie znaków

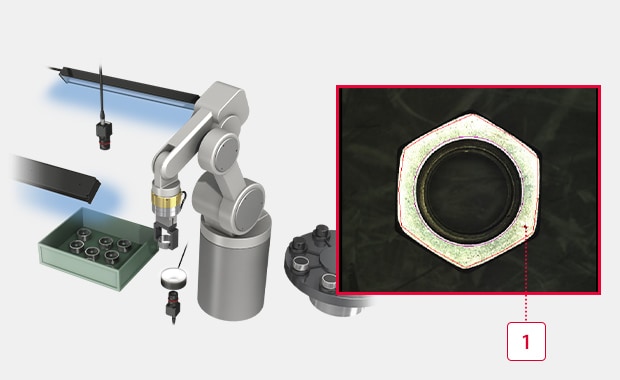

Kontrola wyglądu
Po wybraniu produkty są sprawdzane i w przypadku stwierdzenia wad zostają odrzucone.
-
1Wada powierzchni
