Użycie mikroskopów cyfrowych do obserwacji i pomiarów komponentów hydraulicznych

Komponenty hydrauliczne są stosowane w urządzeniach, w których niewielka siła musi zostać przekształcona w dużą siłę, takich jak maszyny budowlane, w tym koparki i hamulce samochodowe. Komponenty hydrauliczne charakteryzują się wysoką gęstością energii, dzięki czemu urządzenia mogą być mniejsze i lżejsze. W tej sekcji przedstawiono przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów komponentów hydraulicznych.

Zasada działania mechanizmu hydraulicznego
Zalety i wady mechanizmów hydraulicznych
Typowe podzespoły mechanizmów hydraulicznych
Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów komponentów hydraulicznych

Zasada działania mechanizmu hydraulicznego

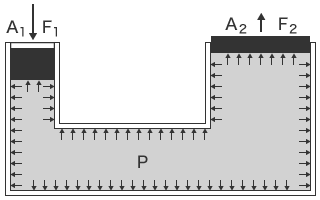

Jeśli ciśnienie jest wywierane na część płynu statycznego (oleju) w zamkniętym zbiorniku, ciśnienie to zostanie rozłożone równomiernie i pionowo na wszystkie powierzchnie, z którymi styka się płyn, niezależnie od kształtu zbiornika. Zjawisko to nazywane jest prawem Pascala. Systemy hydrauliczne wykorzystują olej do wzmacniania siły w oparciu o tę zasadę.

$F_2=\frac{A_2}{A_1}{F_1}$

A₁: Powierzchnia przekroju A₁

F₁: Siła F₁

A₂: Powierzchnia przekroju A₂

F₂: Siła F₂

P: Ciśnienie

Zalety i wady mechanizmów hydraulicznych

Mechanizmy hydrauliczne mają ogromne zalety, ale także pewne specyficzne wady.

Zalety mechanizmów hydraulicznych

Duża moc może być precyzyjnie przesyłana z dużą prędkością.
Wysoka gęstość energii, dzięki czemu urządzenia mogą być mniejsze i lżejsze.
Zawory kontrolujące ciśnienie zapewniają wysoki poziom bezpieczeństwa.
Długi okres eksploatacji dzięki smarowaniu olejem.

Wady mechanizmów hydraulicznych

Podatność na zanieczyszczenie olejem.
Olej może ulec zapłonowi. (temperatura zapłonu wynosi od 200 do 250°C).
Może nastąpić wyciek oleju.

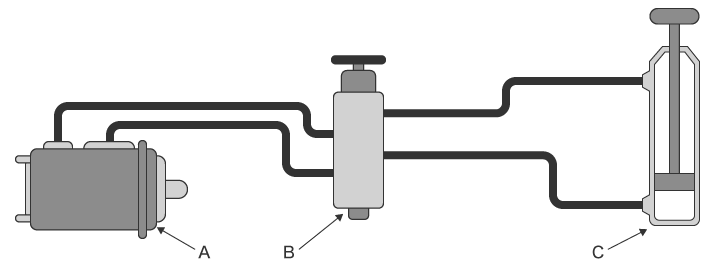

Typowe podzespoły mechanizmów hydraulicznych

A: Pompa hydrauliczna

B: Zawór sterujący

C: Siłownik hydrauliczny

Pompa hydrauliczna: Pompy hydrauliczne wykorzystują silniki elektryczne lub silniki mechaniczne jako źródło zasilania w celu wytworzenia ciśnienia oleju hydraulicznego.
Zawór sterujący: Zawory sterujące kontrolują ciśnienie, natężenie przepływu i kierunek przepływu oleju hydraulicznego. Zawory te nazywane są odpowiednio zaworami regulacji ciśnienia, zaworami regulacji przepływu i kierunkowymi zaworami sterującymi.
Siłownik hydrauliczny: Siłowniki hydrauliczne przekształcają moc cieczy w moc mechaniczną. Siłowniki hydrauliczne obejmują cylindry hydrauliczne, które zamieniają moc płynu na ruch liniowy, silniki hydrauliczne, które zamieniają moc płynu na ruch obrotowy oraz siłowniki oscylacyjne, które zamieniają moc płynu na ruch oscylacyjny.

Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów komponentów hydraulicznych

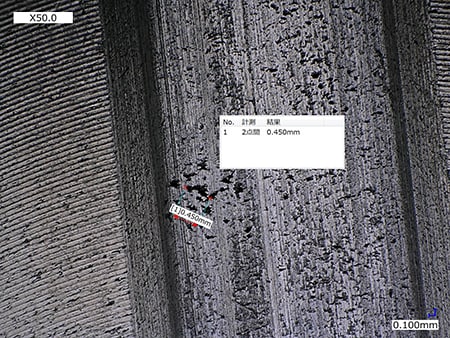

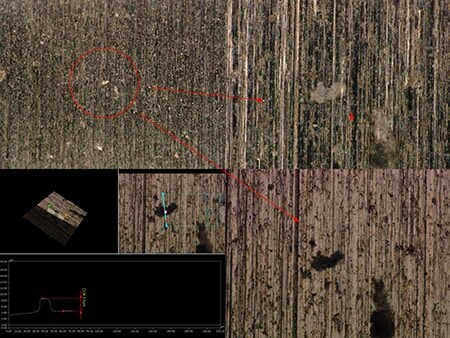

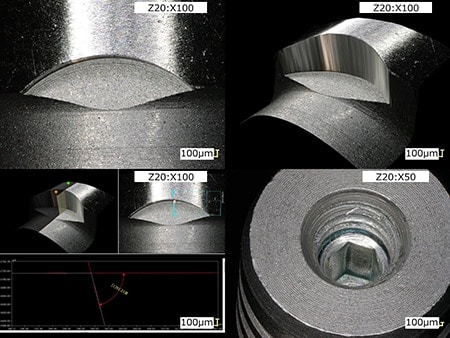

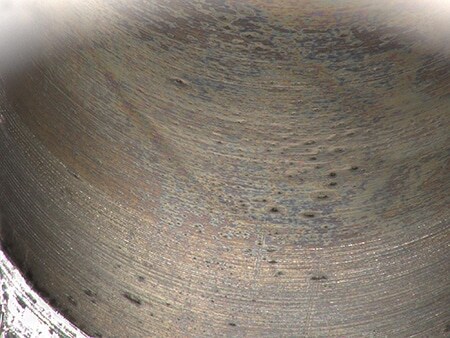

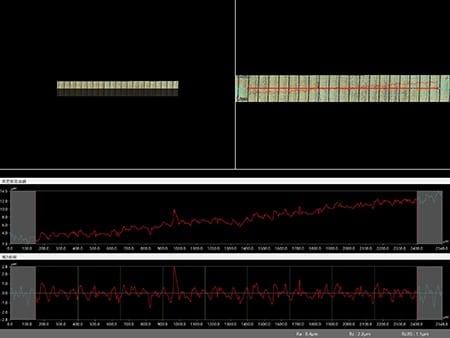

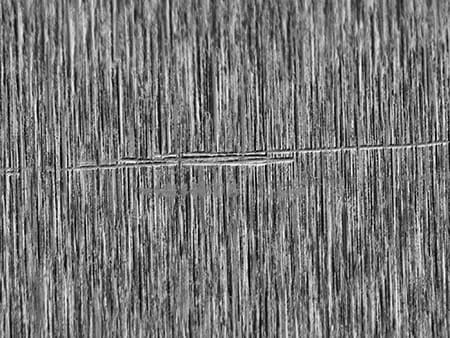

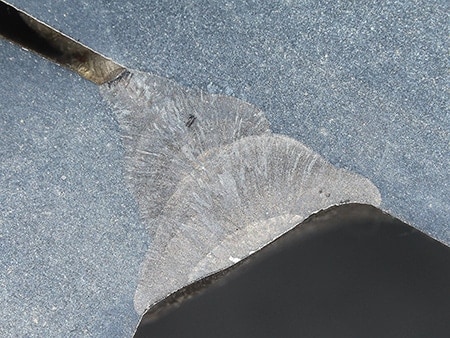

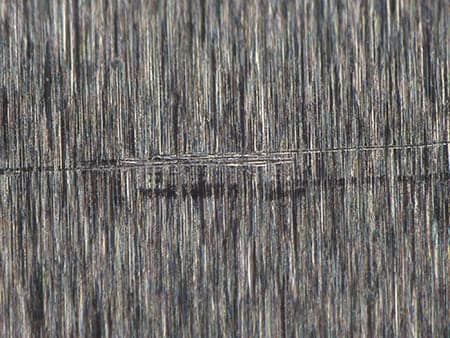

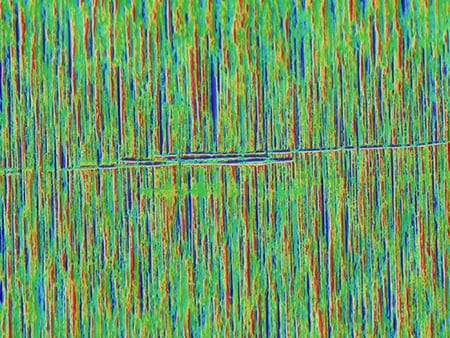

Oto najnowsze przykłady użycia mikroskopu cyfrowego 4K serii VHX firmy KEYENCE do przeprowadzania obserwacji i pomiarów komponentów hydraulicznych.
