Formy i matryce to narzędzia, które w dzisiejszych czasach są nieodzowne w produkcji masowej. Zarówno jedne, jak i drugie pełnią kluczową funkcję – formy są używane na przykład w formowaniu wtryskowym żywicy, jak również w odlewaniu, a matryce są wykorzystywane w tłoczeniu. W tym rozdziale przedstawiono przykłady obserwacji i pomiarów form i matryc przy użyciu mikroskopu cyfrowego.

Obserwacja i pomiary form i matryc przy użyciu mikroskopu cyfrowego

Zalety i wady stosowania form i matryc

Zalety
  • Szybka masowa produkcja wyrobów o tym samym kształcie.
  • Wysoka dokładność produkcji z niską zmiennością.
  • Brak konieczności posiadania specjalnych umiejętności – każdy może łatwo wykonać odpowiednie operacje.
  • Minimalne straty materiału i niskie koszty obróbki.
Wady
  • Produkcja form i matryc może być kosztowna i czasochłonna.
  • Do wykonania formy/matrycy wymagany jest wysoki poziom umiejętności i doświadczenia.

Rodzaje form i matryc

Formy i matryce to narzędzia używane do formowania i kształtowania materiałów.
Matryce są „otwarte”, ponieważ składają się z górnej i dolnej części, które nie są uszczelnione.
Formy są „zamknięte” – materiały takie jak metal i żywica są wlewane do wnętrza, aby uzyskać gotowy produkt.

Matryce

Matryce do pras
Matryce do pras są używane do formowania części karoserii samochodowych i innych elementów. Są one najbardziej rozpowszechnionym typem matrycy. Matryce do pras można również podzielić na wykrojniki, giętarki i tłoczniki.
Matryce kuźnicze
Te matryce są używane do kształtowania elementów napędowych samochodów i innych pojazdów. Za pomocą matryc uderza się w materiał i nadaje mu inny kształt. Za pomocą matryc kuźniczych wykonuje się zazwyczaj części wymagające dużej wytrzymałości. Istnieją dwie główne metody kucia: Kucie na gorąco, kiedy materiał jest podgrzewany i zmiękczany przed uderzeniem, oraz kucie na zimno, kiedy materiał jest uderzany w temperaturze pokojowej.

Formy

Formy do formowania wtryskowego
Formy te są używane do formowania części z tworzyw sztucznych. Tworzywo sztuczne jest podgrzewane w cylindrze grzewczym, a potem wtryskiwane pod ciśnieniem do formy. Tworzywo sztuczne następnie stygnie i twardnieje.
Formy do odlewania ciśnieniowego
Formy do odlewania ciśnieniowego są używane do formowania poprzez wtłaczanie pod wysokim ciśnieniem stopionego aluminium, magnezu lub innego materiału do formy. Umożliwia to masową produkcję odlewów z dużą dokładnością i wysoką jakością powierzchni przy dużych prędkościach. Termin „odlewanie ciśnieniowe” jest powszechnie stosowany w odniesieniu zarówno do metody odlewania, jak i wyrobu formowanego.
Formy odlewnicze
Odlewanie odbywa się poprzez podgrzewanie żeliwa, stopów aluminium, miedzi, mosiądzu lub innych materiałów do wysokiej temperatury, aż do ich stopienia, a następnie wlewanie roztopionego materiału do formy. Forma używana do odlewania nazywana jest formą odlewniczą, a powstały produkt – odlewem.
Forma proszkowa
Formy proszkowe są używane do formowania produktów poprzez ściskanie, a następnie utwardzanie proszku metalowego.

Metody obróbki form i matryc

Skrawanie
Formy i matryce mogą być obrabiane przy użyciu ostrych narzędzi do skrawania powierzchni materiału. Takie skrawanie jest najczęściej wykonywane w centrum obróbczym.
Szlifowanie
Do obróbki form i matryc można również stosować narzędzia szlifierskie. Metoda ta umożliwia obróbkę twardych materiałów, które nie mogą być obrabiane przez skrawanie, w tym stali hartowanej i węglika spiekanego. W porównaniu ze skrawaniem metoda ta pozwala na obróbkę z większą dokładnością i jest powszechnie stosowana w obróbce wykończeniowej. Jednak szlifowanie zajmuje więcej czasu.
Obróbka elektroerozyjna drutem
Obróbka elektroerozyjna drutem to metoda, która wykorzystuje mosiężne druty do cięcia metalu. Obróbka ta jest możliwa niezależnie od twardości metalu, nadaje się do hartowanych materiałów stalowych, węglików spiekanych i innych metali.

Przykłady obserwacji i pomiarów form i matryc przy użyciu mikroskopu cyfrowego

Poniżej przedstawiono najnowsze przykłady obserwacji i pomiarów form i matryc przy użyciu mikroskopu cyfrowego 4K firmy KEYENCE z serii VHX.

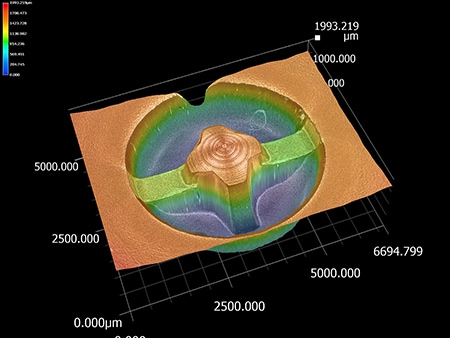

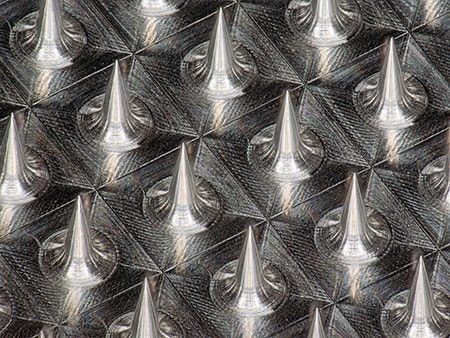

Obraz kompozycji głębi formy do mikroigieł
VH-Z20, 100×, oświetlenie pierścieniowe

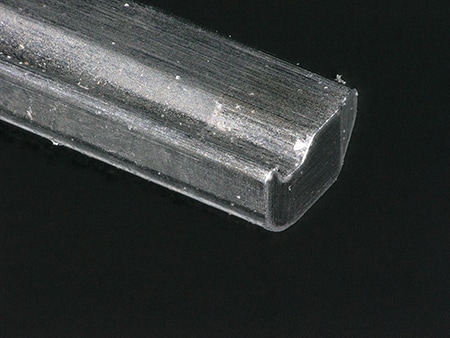

Obraz kompozycji głębi matrycy stemplowej
VH-Z20, 100×, oświetlenie pierścieniowe

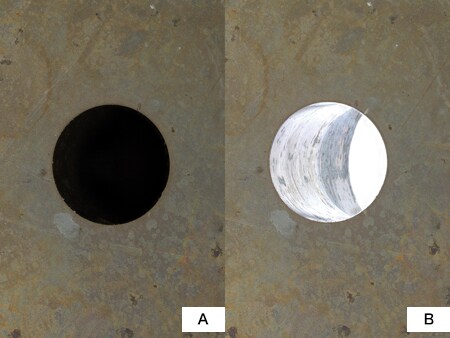

Obraz obserwacji wewnętrznej ściany formy

VHX-E20, 20×

  • A: Bez podświetlenia
  • B: Z podświetleniem
Obraz 3D formy śrubowej
ZS-20, 50×, oświetlenie pierścieniowe

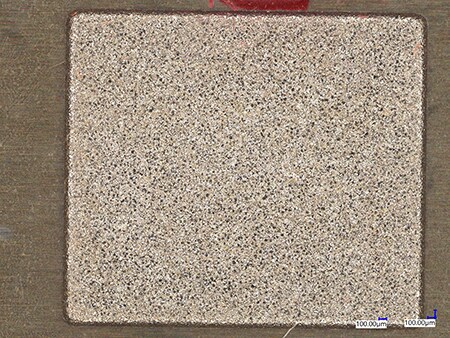

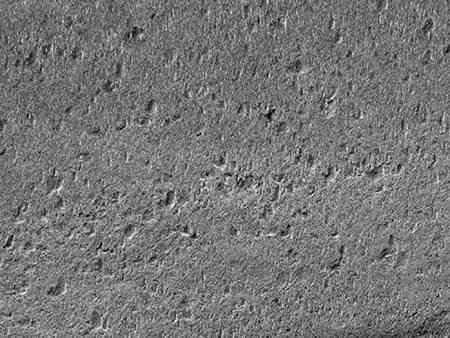

Obraz porównawczy tekstury powierzchni produktu

ZS-200, 1500×, oświetlenie współosiowe

Dzięki pomiarom 3D możliwe jest kontrolowanie zużycia produktów.

Obraz pomiarowy 3D krawędzi tnącej matrycy
VH-Z20, 200×, oświetlenie pierścieniowe

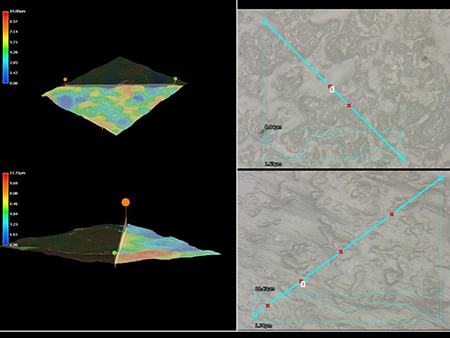

Obraz pomiarowy 3D wad powierzchniowych

ZS-200, 500×, oświetlenie współosiowe

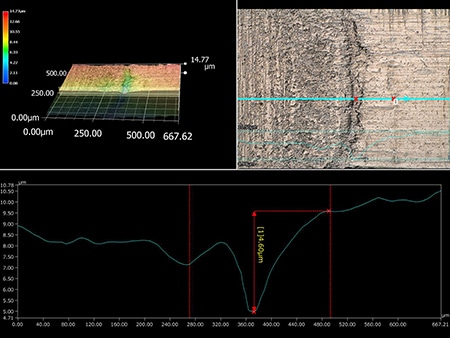

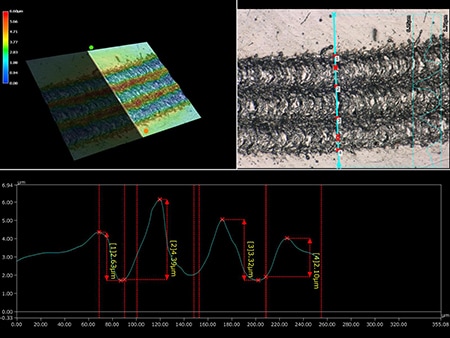

Obraz pomiarowy 3D oznakowania na formie
ZS-200, 1000×, oświetlenie współosiowe
Obraz obserwacji ślizgających się części formy
VH-Z20, 100×, oświetlenie pierścieniowe (obraz normalny)

Obraz w trybie efektu cienia optycznego

Tryb efektu cienia optycznego może być użyty do wizualizacji mikroskopijnych nierówności.

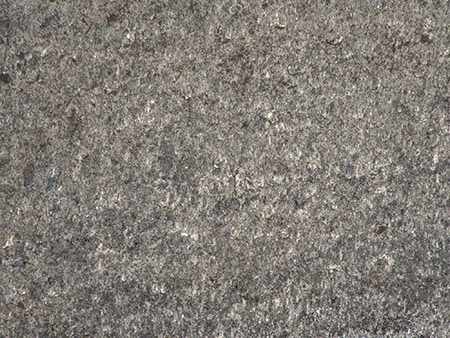

Obraz obserwacji powierzchni po obróbce elektroerozyjnej
VHX-E20, 50×, oświetlenie pierścieniowe (obraz normalny)

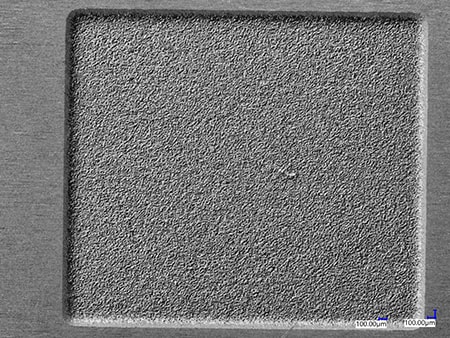

Obraz w trybie efektu cienia optycznego

Tryb efektu cienia optycznego można wykorzystać do wizualizacji satynowych wzorów powierzchni.

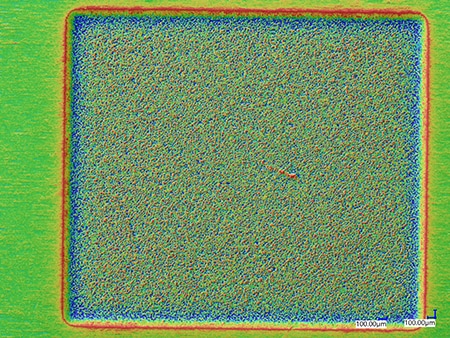

Obraz mapowania kolorów w trybie efektu cienia optycznego
