Użycie mikroskopów cyfrowych do obserwacji i pomiarów powierzchni teksturowanych

Teksturowanie powierzchni to proces nadawania tekstury powierzchniom metalowym i z tworzywa sztucznego. Teksturowanie powierzchni nie tylko nadaje produktom elegancki wygląd, ale także spełnia dodatkowe funkcje, takie jak zapobieganie powstawaniu odblasków i poślizgom. W tej sekcji przedstawiono przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów powierzchni teksturowanych.

Użycie mikroskopów cyfrowych do obserwacji i pomiarów powierzchni teksturowanych

Czym jest tekstura?

Tekstura to charakterystyczny, marszczony wzór na powierzchni metalowej lub plastikowej. Oprócz prostych, nieregularnych wzorów na powierzchni, teksturowanie może nadawać produktom różnorodny wygląd, np. drewna, skóry, powierzchni matowej lub z wzorami geometrycznymi.

Klasyfikacje i funkcje teksturowania

Poprawa wyglądu

  • Efekt wizualny wysokiej klasy produktu.
  • Zmniejszenie widoczności pozostałości formowania, takich jak ślady form i linie spawów.
  • Mniejsza widoczność zabrudzeń i niedoskonałości.

Poprawa funkcjonalności

  • Rozpraszanie światła zapobiega powstawaniu odblasków.
  • Dodanie działania zapobiegającego poślizgowi.
  • Zapobieżenie bliskiemu kontaktowi.
  • Poprawiona skuteczność zatrzymywania wilgoci i działania hydrofobowego.

Rodzaje teksturowania

Powierzchnie metalowe są albo teksturowane bezpośrednio, albo teksturowane są metalowe formy, z których tekstura jest przenoszona na produkty. Typowe metody zostały przedstawione poniżej.

Wytrawianie
Nieregularności powierzchni są tworzone przez maskowanie obszarów, które nie powinny być przetwarzane i nakładanie wytrawiacza (zaprawy) na obszary, które mają być poddane obróbce. Metoda ta jest zwykle stosowana do tworzenia tekstur skóry.
Piaskowanie
Do wnęk metalowych form wtryskiwane są drobne materiały ścierne, które tworzą nierówności powierzchni. Wielkość nierówności powierzchni jest kontrolowana poprzez zmianę wielkości ścierniwa i poziomu siły piaskowania. Metoda ta jest zwykle stosowana do tworzenia tekstur matowych.
Cięcie
Metalowe formy są cięte za pomocą małych frezów trzpieniowych w celu utworzenia nieregularności powierzchni.
Obróbka laserowa
W celu utworzenia nieregularności powierzchnie form metalowych są grawerowane laserem. Umożliwia to tworzenie złożonych wzorów geometrycznych.

Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów powierzchni teksturowanych

Oto najnowsze przykłady użycia mikroskopu cyfrowego 4K serii VHX firmy KEYENCE do przeprowadzania obserwacji i pomiarów powierzchni teksturowanych.

Obserwacja tekstury kierownicy
VHX-E100, 100×, oświetlenie pierścieniowe

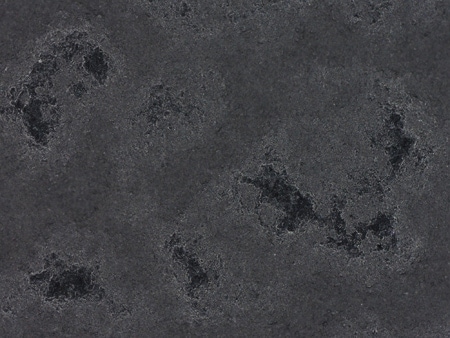

Obraz normalny

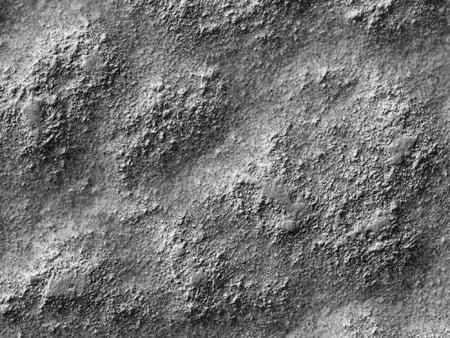

Obraz z trybem efektu cienia optycznego

Obraz z trybem efektu cienia optycznego może służyć do wizualizacji nieregularności.

Tryb efektu cienia optycznego

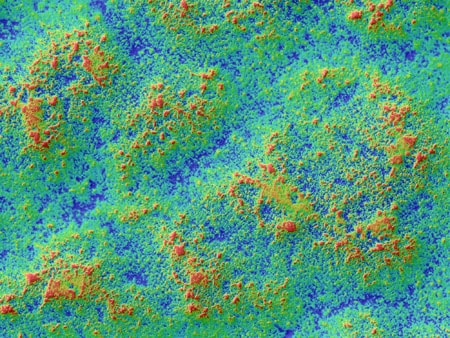

Obraz mapy kolorów
Różnice wysokości mogą być wyświetlane w różnych kolorach na obrazach mapy kolorów.

Obserwacja tekstury powierzchni fotela samochodowego

ZS-20, 20×, oświetlenie pierścieniowe + multioświetlenie

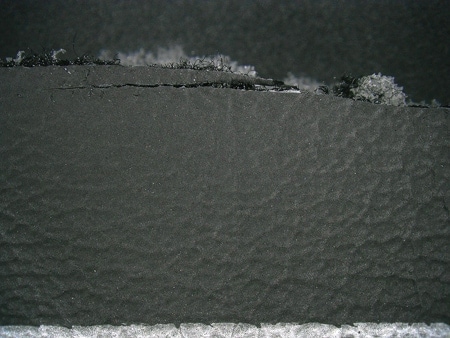

Obraz normalny

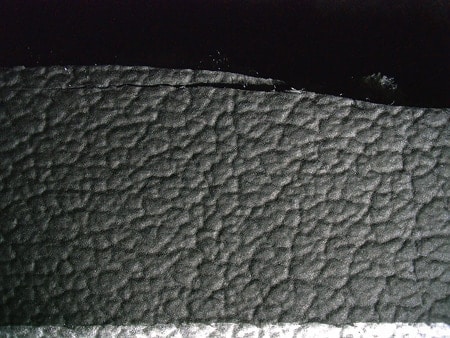

Obraz z multioświetleniem
Optymalne parametry oświetlenia można wybrać, korzystając z funkcji multioświetlenia.

Obserwacja tekstury deski rozdzielczej (kolor biały)

VH-Z20, 200×, oświetlenie pierścieniowe + HDR

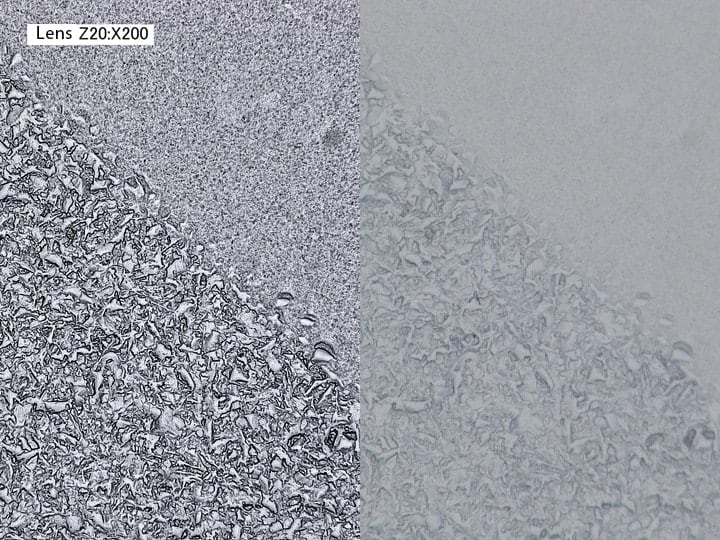

Po lewej: obraz z HDR i kompozycją głębi Po prawej: obraz normalny
Dzięki funkcjom HDR i kompozycji głębi można wyraźnie zaobserwować nawet białe tekstury.

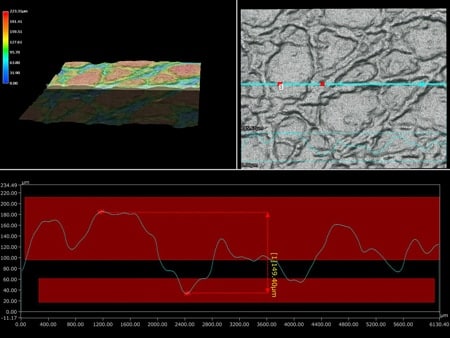

Pomiar profilu 3D powierzchni teksturowanej

VH-Z20, 200×, oświetlenie pierścieniowe

Kształty tekstury można analizować za pomocą pomiaru profilu 3D.

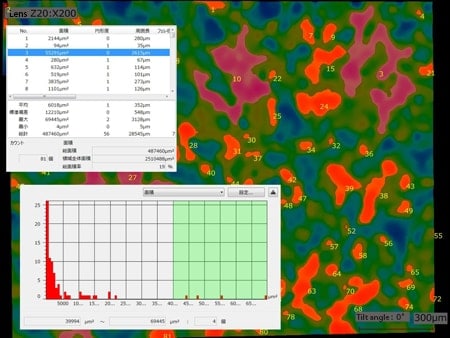

Automatyczny pomiar obszaru powierzchni teksturowanej z wykorzystaniem obrazu 3D

VH-Z20, 200×, oświetlenie pierścieniowe

Obrazy 3D, na których różnice wysokości są wyświetlane w różnych kolorach, można analizować za pomocą funkcji automatycznego pomiaru obszaru, umożliwiającej pomiar współczynnika rozkładu wysokości. Teraz możliwe jest analizowanie prototypów i kontrolowanie ich jakości.
