Przechwytywanie i analiza obrazu druku offsetowego przy użyciu mikroskopu cyfrowego

Co to jest druk offsetowy? (Odpowiedni do druku wysokonakładowego)

Druk offsetowy jest typową metodą druku planograficznego.
Druk planograficzny oznacza dosłownie druk na płaskiej płycie. W tej metodzie drukowania na płycie, przy użyciu środków chemicznych, są tworzone obszary utrzymujące olej i wodę, a następnie obszary utrzymujące wodę są zwilżane wodą. Farba przylega do obszarów utrzymujących olej i jest odpychana od obszarów mokrych.

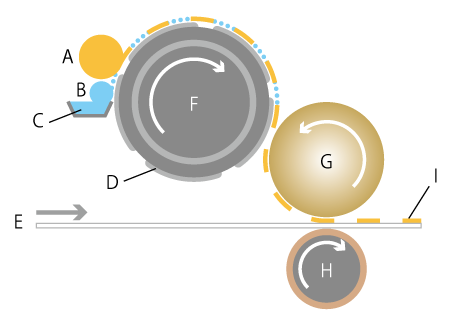

Tusz naniesiony na płaską płytę jest przenoszony na żywiczny lub gumowy wałek przenoszący, zwany obciągiem (wył.), następnie tusz jest przenoszony na papier drukarski z obciągu (ustalonego). Metoda ta nazywana jest drukiem offsetowym, ponieważ nie ma bezpośredniego kontaktu między płytą a papierem drukarskim.
W druku offsetowym tusz jest przenoszony z płyty na powierzchnię gumową, a następnie osadzany na papierze.

Gradacja w obrazach, takich jak fotografie, jest wyrażana za pomocą punktów półtonowych, zamiast gradacji tuszu. Konwersja danych na punkty półtonowe nazywana jest ekranowaniem, a definicja druku zależy od rodzaju ekranowania i liczby linii (liczba linii punktów półtonowych na cal).
W druku offsetowym używane są płaskie płyty, które można stosunkowo łatwo utworzyć. Oryginalne płyty mogą być również łatwo i dokładnie kopiowane. Drukowanie wielu kopii płyt, które są ułożone obok siebie, oszczędza koszty i czas drukowania, co sprawia, że metoda ta nadaje się do druku wysokonakładowego. Druk offsetowy jest często stosowany do ulotek i podobnych mediów.

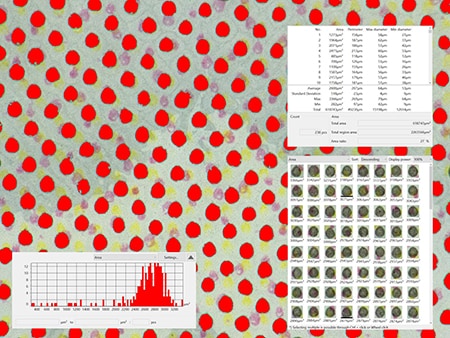

Przykłady przechwytywania obrazu i analizy druku offsetowego przy użyciu mikroskopu cyfrowego

W tym rozdziale przedstawiono najnowsze przykłady przechwytywania i analizy obrazu druku offsetowego przy użyciu mikroskopu cyfrowego 4K KEYENCE Serii VHX.
