Obserwacja światłowodów za pomocą mikroskopu cyfrowego
Światłowody są wykonane ze szkła kwarcowego oraz tworzywa sztucznego i są używane głównie w komunikacji internetowej. W tym rozdziale przedstawiono przegląd światłowodów i przykłady ich obserwacji przy użyciu mikroskopu cyfrowego.
- Światłowody i budowa kabli światłowodowych
- Korzyści wynikające z zastosowania światłowodów
- Światłowody wielomodowe i światłowody jednomodowe
- Przykładowe obserwacje defektów powierzchni światłowodów przy użyciu mikroskopu cyfrowego
Światłowody i budowa kabli światłowodowych

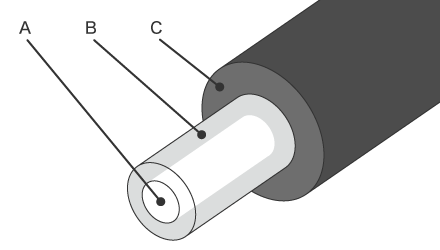

- Drut rdzeniowy światłowodu
-
Rdzeń w środku światłowodu jest ścieżką transmisji światła. Okładzina to warstwa materiału o niższym współczynniku załamania światła, która otacza rdzeń.
- A: Rdzeń
- B: Okładzina
- C: Płaszcz zewnętrzny

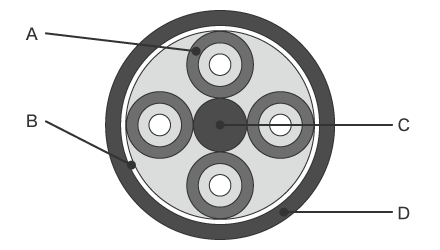

- Kabel światłowodowy
-
Element napinający w środku kabla łagodzi naprężenia podczas instalacji.
- A: Drut rdzeniowy światłowodu
- B: Przewód zaprasowany
- C: Element napinający
- D: Płaszcz zewnętrzny
Korzyści wynikające z zastosowania światłowodów
- Większa prędkość i przepustowość komunikacji (1000 Mbps) niż w przypadku metody ADSL (50 Mbps), która wykorzystuje konwencjonalne linie telefoniczne
- Umożliwiają komunikację na duże odległości dzięki minimalizacji strat w transmisji
- Nie jest to komunikacja elektryczna, więc nie jest narażona na zakłócenia elektromagnetyczne
- Lekki i kompaktowy, z jednym włóknem, w tym płaszcz zewnętrzny, o średnicy zewnętrznej 0,25 mm
- Kwarc, materiał, z którego zbudowane są włókna, ma dłuższą żywotność i mniejsze zużycie zasobów niż miedź
- Odporność na wybuch, bez możliwości wystąpienia zwarcia
Światłowody wielomodowe i światłowody jednomodowe
Istnieją dwa rodzaje światłowodów: wielomodowe i jednomodowe.
Światłowody jednomodowe mają średnicę rdzenia około 10 mikrometrów i są ograniczone do pojedynczego impulsu świetlnego. Światłowody wielomodowe są większe, o średnicy rdzenia około 50 mikrometrów, i mogą przesyłać wiele impulsów świetlnych o różnych kątach odbicia.

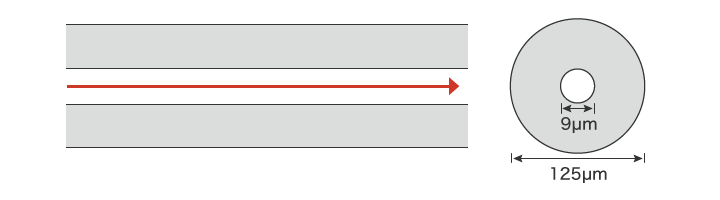

- Światłowody jednomodowe
-
Idealne do transmisji średniego i dalekiego zasięgu na długości kilku kilometrów lub więcej. Ten typ jest używany do komunikacji wewnątrzmiejskiej, międzymiastowej i międzynarodowej podmorskiej.
Średnica rdzenia: 9 μm
Średnica okładziny: 125 μm

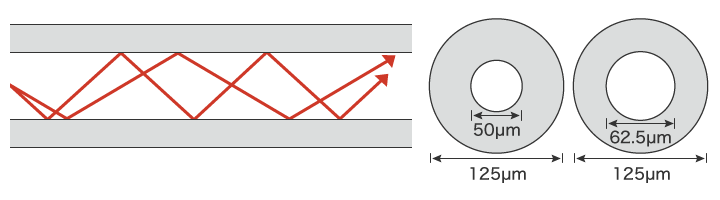

- Światłowód wielomodowy
-
Idealny do transmisji krótkiego zasięgu na długości od kilku do kilkuset metrów. Ten typ jest używany do okablowania w budynkach i między urządzeniami.
Średnica rdzenia: 50 μm lub 62,5 μm
Średnica okładziny: 125 μm

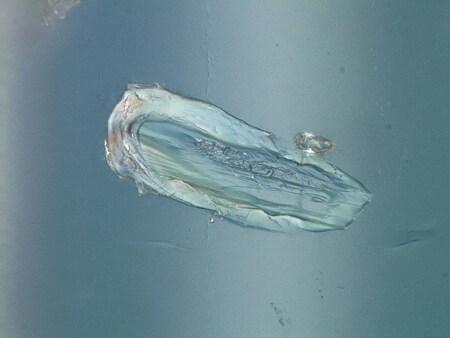

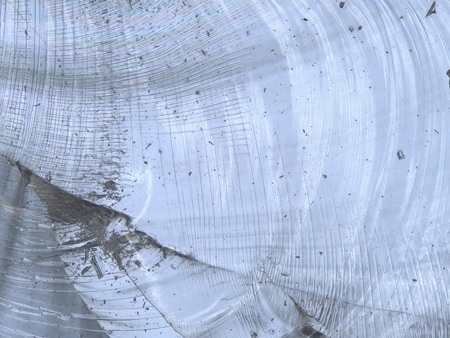

Przykładowe obserwacje defektów powierzchni światłowodów przy użyciu mikroskopu cyfrowego
W tym rozdziale przedstawiono najnowsze przykłady obserwacji defektów powierzchni światłowodów przy użyciu mikroskopu cyfrowego 4K KEYENCE Serii VHX.
