Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów śrutowania
Śrutowanie jest metodą obróbki, w której strumień małych cząstek (ziaren piasku lub małych kulek stalowych lub żeliwnych) zostaje skierowany z dużą prędkością na obrabiany przedmiot, co prowadzi do usunięcia zewnętrznych warstw materiału z jego powierzchni w efekcie tworzenia na niej niewielkich występów i wgłębień. Efektem polerowania jest gładka powierzchnia, natomiast powierzchnia po śrutowaniu jest szorstka. W tej sekcji przedstawiono ogólny opis procesu śrutowania oraz przykłady użycia mikroskopu cyfrowego do jego obserwacji i pomiarów.
- Co to jest śrutowanie?
- Obrabiany przedmiot i materiały stosowane do obróbki
- Cele i efekty śrutowania
- Przykłady użycia mikroskopu cyfrowego do obserwacji i pomiarów śrutowania
Co to jest śrutowanie?
Proces ten nazywany jest śrutowaniem, ponieważ w jego trakcie następuje wyrzut małych stalowych lub żeliwnych kulek (śrut). Śrutowanie jest procesem, w którym obracający się wirnik powoduje szybki wyrzut małych stalowych lub żeliwnych kulek. Kulki uzyskują wysoką prędkość na łopatkach wirnika, gdzie działa na nie siła odśrodkowa. Z kolei metoda, w której do wyrzutu materiału dochodzi po zastosowaniu sprężonego powietrza, jest określana jako śrutowanie pneumatyczne lub piaskowanie.

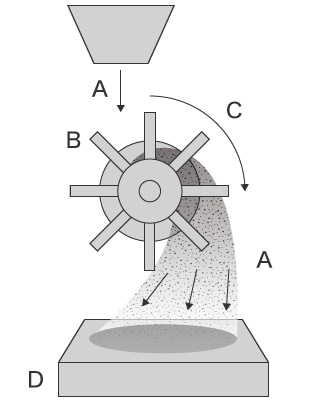

Śrutowanie
Silnik powoduje obracanie się wirnika i wyrzut materiału dzięki sile odśrodkowej. Ponieważ ta metoda nie wymaga stosowania sprężarki, jest tańsza i mniej energochłonna. Jednak nie jest łatwo dostosować siłę obrabiania, co utrudnia wykonywanie go z wysoką dokładnością.

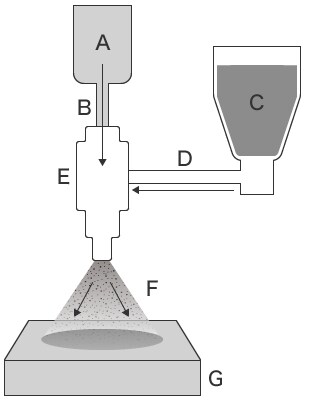

Śrutowanie pneumatyczne (piaskowanie)
Wyrzut materiału następuje na skutek działania sprężonego powietrza ze sprężarki. Ponieważ ciśnienie można z łatwością regulować, metoda ta pozwala na wysoce dokładną obróbkę.
Obrabiany przedmiot i materiały stosowane do obróbki
W tej części przedstawiono przedmioty obrabiane i materiały stosowane do obróbki.
- Przedmioty obrabiane
- Metal, materiał ceramiczny, tworzywo sztuczne, szkło i guma
- Materiał
- Małe kulki stalowe lub żeliwne (śrut), piasek, stal nierdzewna, korund, miedź, szkło, żywica, tworzywo sztuczne i proszek z łupin orzechów
Cele i efekty śrutowania
- Usuwanie rdzy i brudu
- Usuwanie rdzy z powierzchni metalowych, usuwanie piasku z części odlewanych ciśnieniowo, usuwanie odprysków spawalniczych i usuwanie powłok/plam olejowych
- Usuwanie zadziorów
- Usuwanie zadziorów po wytłaczaniu lub obróbce mechanicznej
- Tworzenie wypustek i wgłębień
- Proces ten poprawia właściwości adhezyjne powłok, galwanizacji, klejenia itp.
Obróbka satynowa zapobiega odbiciom, a także poprawia przyjmowanie oleju, siłę tarcia i rozpraszanie ciepła.
- Kulkowanie
- Ściskające naprężenia szczątkowe poprawiają odporność na zużycie, odporność na odpryskiwanie i wytrzymałość zmęczeniową.
Przykłady użycia mikroskopu cyfrowego do obserwacji i pomiarów śrutowania

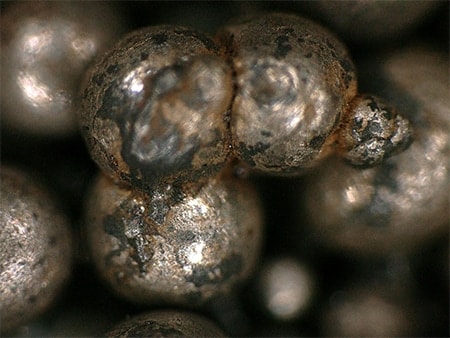

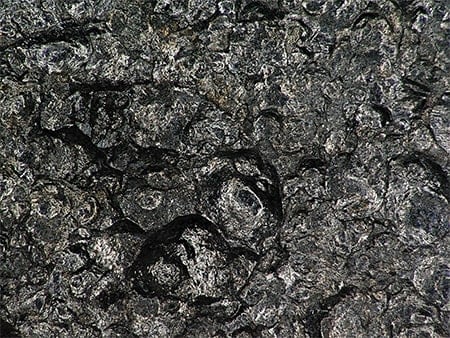

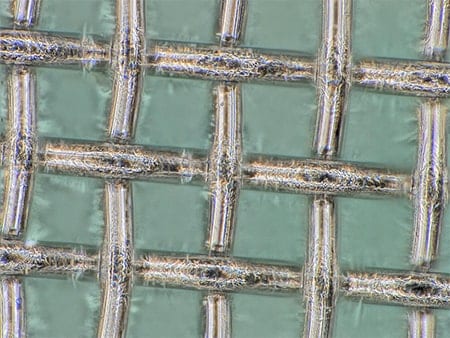

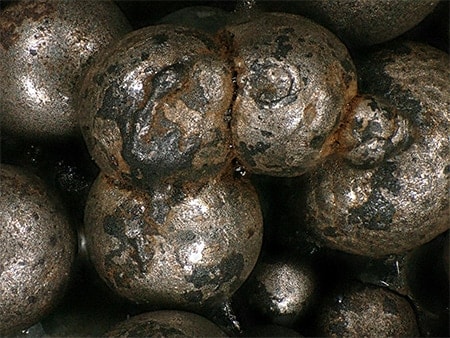

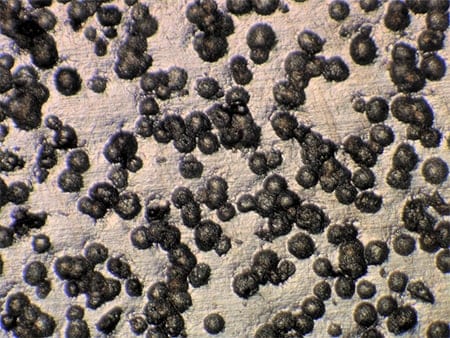

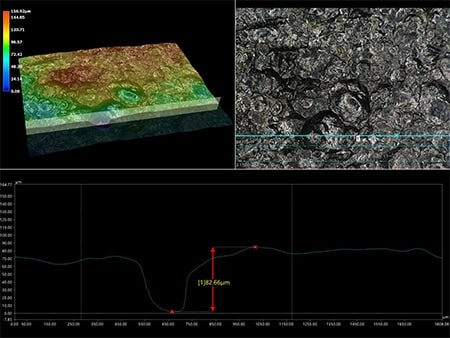

Oto najnowsze przykłady użycia mikroskopu cyfrowego 4K serii VHX firmy KEYENCE do przeprowadzania obserwacji i pomiarów śrutowania.
