Rozpowszechnienie systemów komunikacji mobilnej piątej generacji (5G) spowodowało, że urządzenia półprzewodnikowe stały się mniejsze i bardziej zintegrowane, a także zwiększyło zapotrzebowanie na kontrolę i analizę produktów.
W tej sekcji przedstawiono przykłady obserwacji i pomiarów wyprowadzeń sferycznych w układach BGA, które są często obserwowane za pomocą mikroskopów cyfrowych.

Obserwacja i pomiary układów z obudową typu BGA przy użyciu mikroskopu cyfrowego

Typowe pakiety układów scalonych (IC = integrated circuit = układ scalony)

W miarę jak układy scalone stają się bardziej zintegrowane, technologia montażu powierzchniowego SMT (Surface Mount Technology = technologia montażu powierzchniowego) stała się główną metodą. Pakiety typu matrycowego (typu BGA) są używane w wysoce zintegrowanych układach scalonych.
W tym rozdziale przedstawiono następujące typowe pakiety układów scalonych.

Technologia montażu powierzchniowego (SMT): Pakiet typu bezprzewodowego

Pakiet SON (Small Outline No-Leaded = mały bezprzewodowy)

Są to pakiety SMT bezprzewodowe. Jako terminale połączeniowe wykorzystywane są pola kontaktowe elektrod. SON to pakiety typu dwukierunkowego stosowane dla małej liczby pinów.

Pakiet QFN (Quad Flat No-Leaded = poczwórny płaski bezprzewodowy)

Są to pakiety SMT bezprzewodowe. Jako terminale połączeniowe wykorzystywane są pola kontaktowe elektrod. QFN są pakietami typu krzyżowego.

Technologia montażu powierzchniowego (SMT): Pakiet typu matrycowego.

BGA (Ball Grid Array = obudowa z wyprowadzeniami sferycznymi w siatce rastrowej)

Kulki lutownicze (o kulistym kształcie) są rozmieszczone na spodzie pakietu, aby użyć ich jako terminali.

PGA (Pin Grid Array = obudowa z wyprowadzeniami w postaci pinów)

Piny są rozmieszczone na spodzie pakietu i służą jako terminale.

LGA (Land Grid Array = obudowa, w której zrezygnowano z pinów, przenosząc je, w nieco zmienionej formie, do gniazda)

Pola kontaktowe elektrod (w tym miedziane) są rozmieszczone na spodzie pakietu i używane jako terminale.

Typowe łączenia do montażu układów scalonych IC (IC = integrated circuit = układ scalony)

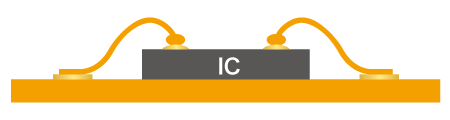

Łączenie drutowe

Łączenie drutowe jest używane do łączenia elektrod układów półprzewodnikowych z przewodnikami elektrycznymi ramek przewodowych lub płyt za pomocą cienkich drutów ze złota, aluminium lub miedzi.

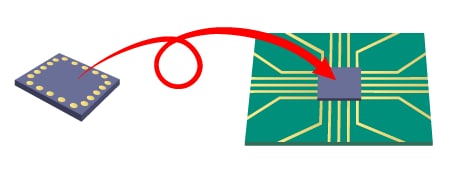

Łączenie metodą flip-chip

Metoda, w której układy scalone IC są mocowane bezpośrednio do płytki drukowanej PCB, nosi nazwę FC-BGA (Flip Chip-BGA). Na elektrodach układu scalonego IC wykonuje się wyprowadzenia sferyczne, które następnie łączy się z elektrodami płytki drukowanej PCB. Pozwala to na zaoszczędzenie miejsca w porównaniu z łączeniem drutowym.

  • Po lewej stronie: Układ scalony IC
  • Po prawej: Flip (powierzchnią górną w dół)

Metody tworzenia wyprowadzeń sferycznych do połączeń typu flip-chip

Montaż kulek lutowniczych
Kulki lutownicze są wykonywane z wyprzedzeniem, umieszczane na elektrodach, a następnie rozpalane w celu wykonania wypukłości. Wyprowadzenia sferyczne mogą być wykonane wyższe, niż jest to możliwe w przypadku użycia pasty lutowniczej. Ujednolicenie rozmiaru kulek lutowniczych zapobiega również różnicom w wysokości wyprowadzeń sferycznych.
Pasta lutownicza
Pasta lutownicza jest nanoszona na elektrodach, a następnie usuwana w celu uzyskania wyprowadzeń sferycznych. Wydajność jest wysoka, ale trudno jest ujednolicić wysokość wyprowadzeń sferycznych.
Galwanizacja
Galwanizacja jest używana do tworzenia lutowniczych wyprowadzeń sferycznych. Można uzyskać dokładne wyprowadzenia sferyczne, ale wydajność jest niska.

Przykłady obserwacji i pomiarów układów z obudową typu BGA (wyprowadzenia sferyczne) przy użyciu mikroskopu cyfrowego

Poniżej przedstawiono najnowsze przykłady obrazów obserwacji i pomiarów układów BGA (wyprowadzenia sferyczne) przy użyciu mikroskopu cyfrowego 4K KEYENCE Serii VHX.

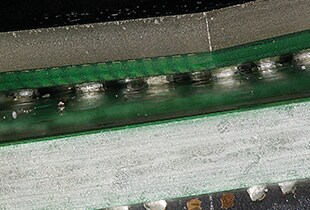

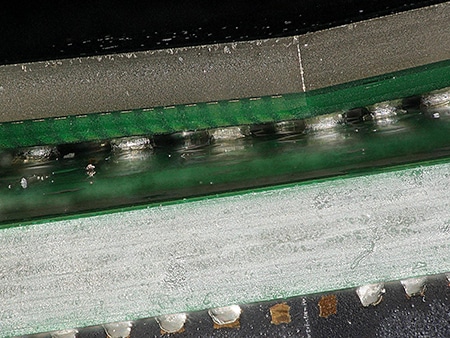

Ukierunkowana obserwacja wyprowadzeń sferycznych w układach BGA

100×, oświetlenie pierścieniowe

Ukierunkowana obserwacja umożliwia obserwację wyprowadzeń sferycznych w układach BGA przez prześwit na płytce drukowanej PCB.

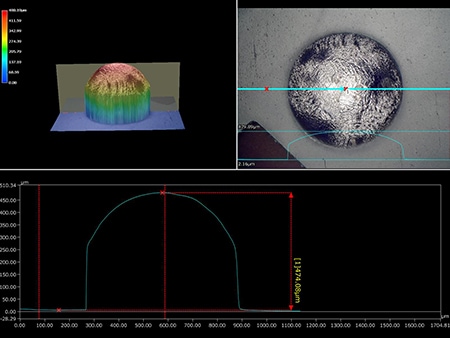

Pomiar 3D wyprowadzeń sferycznych w układzie BGA

300×, oświetlenie mieszane (obraz usuwający blask)

Mieszane oświetlenie i funkcja usuwania blasku umożliwiają obserwację bez blasku.

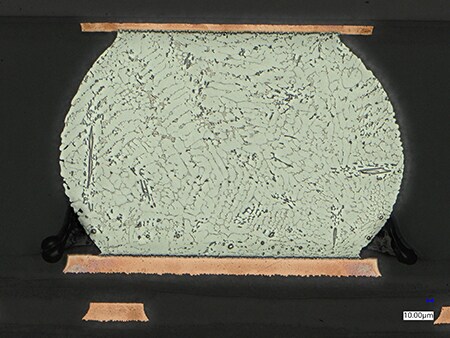

Obserwacja przekroju poprzecznego wyprowadzeń sferycznych w układzie BGA
300×, doświetlacz współosiowy

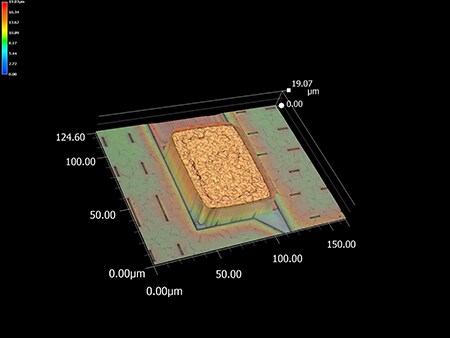

Obserwacja 3D wyprowadzeń sferycznych
2000×, doświetlacz współosiowy

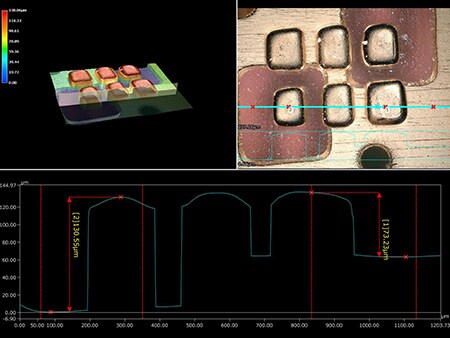

Pomiar 3D wyprowadzeń sferycznych
300×, doświetlacz współosiowy
