Użycie mikroskopów cyfrowych do obserwacji i pomiarów cewek
Cewki są stosowane nie tylko w generatorach i silnikach elektrycznych, ale także w produktach różnych branż, takich jak karty IC, ładowarki do telefonów komórkowych i anteny. W tej sekcji przedstawiono przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów cewek.
Czym jest cewka?
Konstrukcja cewki to w zasadzie wielokrotnie nawinięty przewód elektryczny. Wiele produktów ma kształt cewki, na przykład sprężyny, zaś te używane w obwodach elektrycznych są dosłownie nazywane cewkami (induktorami). Cewki mogą tworzyć rezystory, kondensatory i cewki indukcyjne, które są elementami pasywnymi wykorzystywanymi w obwodach elektrycznych.
Typy cewek
Cewki dzielą się na różne typy w zależności od kształtu, struktury uzwojenia drutu i funkcji.
Klasyfikacja według kształtu uzwojenia drutu
- Cewka cylindryczna
-
Ten rodzaj cewek łatwo się nawija i jest powszechnie stosowany. Występuje w nich duża utrata strumienia.
- Cewka pierścieniowa
-
Taki kształt zmniejsza przecieki strumienia.
- Cewka spiralna
-
Uzwojenie drutu może być płaskie, co pozwala na umieszczenie w chipach.
- A: Strumień magnetyczny
Klasyfikacja ze względu na budowę
- Cewka zwijana
- W tej konfiguracji drut miedziany pokryty izolatorem jest zwinięty w spiralę.
- Cewka laminowana
- Cewka jest formowana przez laminowanie wielu warstw przewodnika na arkuszu lub płytce drukowanej. Struktura taka jest kompaktowa i ma doskonałą charakterystykę częstotliwościową.
- Cewka cienkowarstwowa
- Cewka jest formowana z folii metalowej, która jest cieńsza niż drukowane przewodniki, poprzez napylanie lub przy użyciu technik osadzania. Pozwala to na produkcję kompaktowych i wysoce precyzyjnych cewek.
Klasyfikacja ze względu na funkcję
- Cewka dławiąca
- Cewki stosowane w obwodach zasilania nazywane są dławikami. Dławiki wygładzają zasilanie i eliminują szumy.
- Cewka strojeniowa
- Umożliwia wyodrębnienie sygnałów o określonych częstotliwościach. Cewki strojeniowe są stosowane w obwodach bezprzewodowych i obwodach audio.
- Antena
- Anteny są wykonywane przez owinięcie drutu przewodzącego wokół pręta ferrytowego i są używane w radiach wykorzystujących zakres fal AM.
- Transformator
- Transformatory są również rodzajem cewek, które są używane do konwersji napięcia prądu przemiennego i sygnałów głosowych.

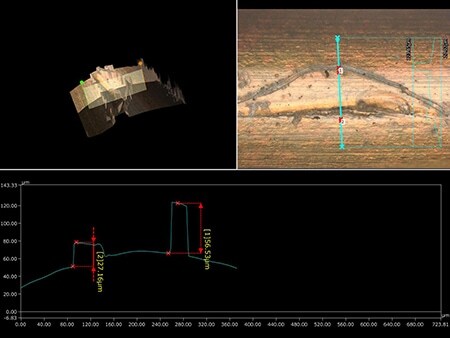

Przykłady użycia mikroskopów cyfrowych do obserwacji i pomiarów cewek
Oto najnowsze przykłady użycia mikroskopu cyfrowego 4K serii VHX firmy KEYENCE do przeprowadzania obserwacji i pomiarów cewek.

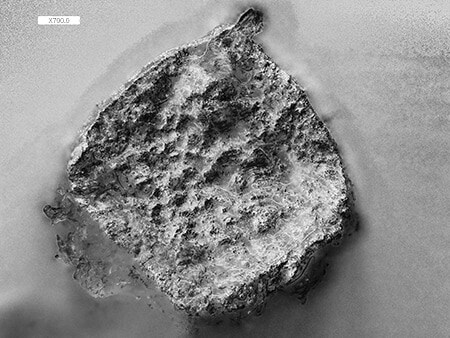

700×, oświetlenie pierścieniowe + obraz w trybie efektu cienia optycznego
Użycie trybu efektu cienia optycznego ujawnia pęknięcia i nieregularności powierzchni.
